仕様

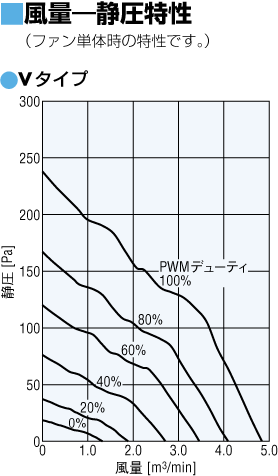

特性

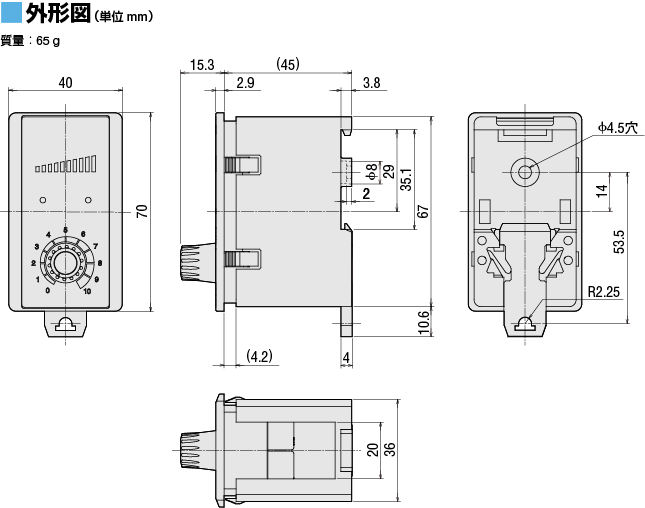

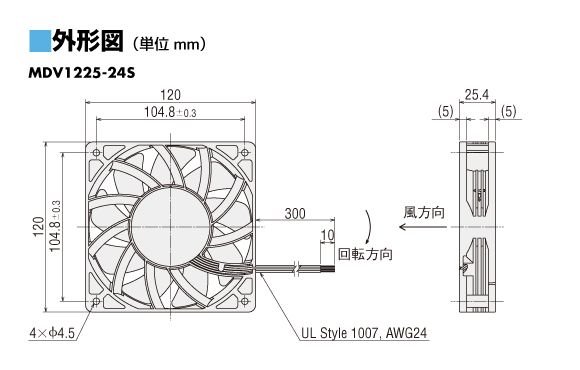

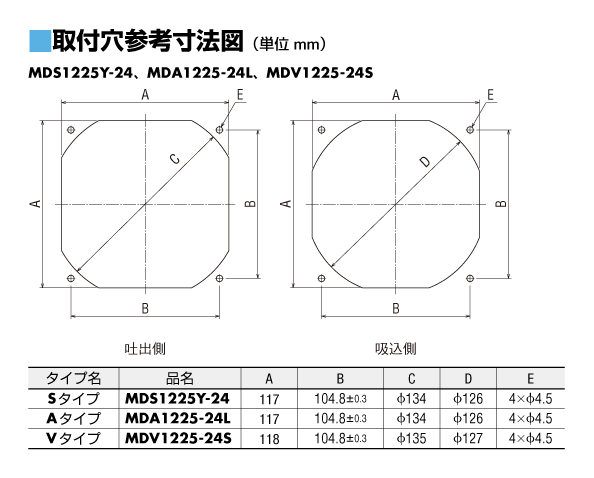

外形図
データダウンロード
その他仕様
一般仕様 (ファンモーター)
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 常温常湿において連続運転後、コイルとケース間を測定した値。（詳細は以下の別表を参照） |
| 絶縁耐圧 | 常温常湿において連続運転後、コイルとケース間に50Hzまたは60Hz、AC500Vを1分間印加しても異常を認めません。 |
| 過熱保護装置 | 焼損防止回路を内蔵 |
| 使用周囲温度 | 凍結・結露しないこと。（詳細は以下の別表を参照） |
| 使用周囲湿度 | 結露しないこと。（詳細は以下の別表を参照） |
| 耐熱クラス | UL/CSA規格：105(A)、EN規格：120(E) |
絶縁抵抗、使用周囲温度、使用周囲湿度
| タイプ | 品名 | 絶縁抵抗 | 使用周囲温度 | 使用周囲湿度 |
|---|---|---|---|---|
| Sタイプ | MDS625H-24 | DC500Vメガーで測定した値が10MΩ以上 | −20～+60℃ | 85%以下 |
| MDS825H-24 | ||||
| MDS825YH-24 | 20～85% | |||
| MDS925H-24 | −20～+70℃ | 85%以下 | ||
| MDS1238H-24 | ||||
| MDS1751H-24 | ||||
| MDS1751FH-24 | ||||
| MDS420-12 | DC500Vメガーで測定した値が10MΩ以上 | −20～+70℃ | 20～85% | |
| MDS420-24 | ||||
| MDS515-12 | ||||
| MDS515-24 | ||||
| MDS625-24 | ||||
| MDS625Y-24 | ||||
| MDS825-24 | ||||
| MDS925-24 | ||||
| MDS1225Y-24 | ||||
| MDS1238-24 | 85%以下 | |||
| MDS1451-24 | −10～+60℃ | |||
| MDS1751-24 | DC250Vメガーで測定した値が10MΩ以上 | |||
| Aタイプ | MDA420-24L | DC500Vメガーで測定した値が10MΩ以上 | −20～+70℃ | 20～85% |
| MDA515-24L | ||||
| MDA625-24L | ||||
| MDA625Y-24L | ||||
| MDA825-24L | ||||
| MDA925-24L | ||||
| MDA1225-24L | ||||
| MDA1238-24L | ||||
| MDA1451-24L | −10～+60℃ | 85%以下 | ||
| MDA625-24 | DC250Vメガーで測定した値が10MΩ以上 | −10～+60℃ | 85%以下 | |
| MDA825-24 | ||||
| MDA925-24 | ||||
| MDA1225-24 | ||||
| MDA1238-24 | DC500Vメガーで測定した値が10MΩ以上 | −20～+70℃ | ||
| MDA1451-24 | −10～+60℃ | |||
| MDA1751-24 | ||||
| Eタイプ | MDE625-24L | DC500Vメガーで測定した値が10MΩ以上 | −20～+70℃ | 85%以下 |
| MDE825Y-24L | 20～85% | |||
| MDE925Y-24L | ||||
| MDE1225-24L | DC250Vメガーで測定した値が10MΩ以上 | −10～+60℃ | 85%以下 | |
| MDE1238Y-24L | DC500Vメガーで測定した値が10MΩ以上 | −20～+70℃ | 20～85% | |
| MDE1451-24L2 | −10～+60℃ | 85%以下 | ||
| MDE1751-24L | −20～+70℃ | |||
| MDE1751F-24L | ||||
| Vタイプ | MDV420-24S | DC500Vメガーで測定した値が10MΩ以上 | −20～+70℃ | 20～85% |
| MDV515-24S | ||||
| MDV625-24S | 85%以下 | |||
| MDV825-24S | ||||
| MDV825Y-24S | 20～85% | |||
| MDV925-24S | 85%以下 | |||
| MDV1225-24S | 20～85% | |||
| MDV1238-24S | 85%以下 | |||
| Pタイプ | MDP825-24L | DC500Vメガーで測定した値が10MΩ以上 | −20～+70℃ | 85%以下 |
| MDP925-24L | ||||
| MDP925Y-24L | 20～85% | |||
| MDP1238-24L | 85%以下 |
一般仕様 (ファンスピードコントローラ)
| 項目 | 仕様 | |
|---|---|---|
| 絶縁抵抗 | 常温常湿において連続運転後、端子台とケース間をDC500Vメガーで測定した値が 10MΩ以上あります。 |
|
| 絶縁耐圧 | 常温常湿において連続運転後、端子台とケース間に50Hz、AC0.5kVを1分間印加しても 異常を認めません。 |
|
| 温度上昇 | 常温常湿において連続運転後、熱電対法でケース温度上昇を測定した結果が10℃以下です。 | |
| 使用環境 | 周囲温度 | −10～+60℃（凍結のないこと） |
| 周囲湿度 | 85%以下（結露のないこと） | |
| 標高 | 海抜1000m以下 | |
| 雰囲気 | 腐食性ガス、塵埃のないこと。水、油がかからないこと。 放射性物質、磁場、真空などの特殊環境での使用は不可。 |
|
| 振動 | 連続的な振動や過度の衝撃が加わらないこと。 JIS C 60068-2-6 正弦波振動試験方法に準拠。 周波数範囲：10～55Hz、片振幅：0.15mm、掃引方向：3方向（X、Y、Z）、掃引回数：20回 |
|
| 保存環境※ | 周囲温度 | −20～+70℃（凍結のないこと） |
| 周囲湿度 | 85%以下（結露のないこと） | |
| 標高 | 海抜3000m以下 | |
| 雰囲気 | 腐食性ガス、塵埃のないこと。水、油がかからないこと。 放射性物質、磁場、真空などの特殊環境での使用は不可。 |
|
| 保護等級 | IP00 | |
- ※ 保存環境は、輸送中を含めた短期間の値です。

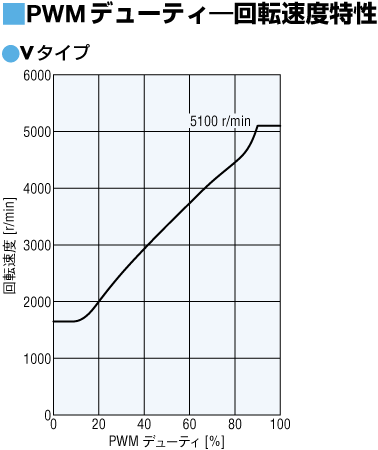

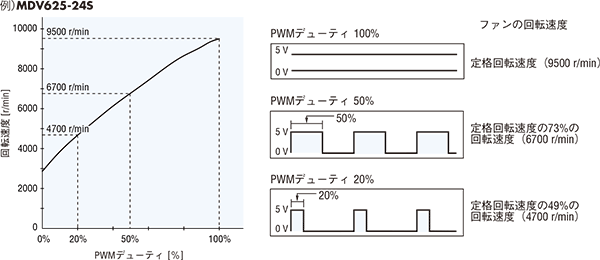

PWMデューティ-回転速度特性
システム構成
ケーブル・周辺機器
MDV1225-24S+FSC-24
