ACプロペラファン

ACプロペラファン
  • 換気冷却に最適ファン
  • アラーム付/長寿命/可変速/耐環境(防湿)
  • AC入力、取付角80~300mm
お知らせ2025.2.28

MRSシリーズの取付角300 mmに、単相220 / 230 Vを追加しました。

特徴 | ACプロペラファン

概要

プロペラファン : 換気冷却、乾燥、送風に

翼羽根(プロペラ)を使用し、その回転軸方向に風を発生させるファンです。
大きな風量が得られるため、機器内部を全体的に冷却する換気冷却に適しています。
豊富なラインアップとアラーム機能や長寿命など多彩なニーズに対応します。

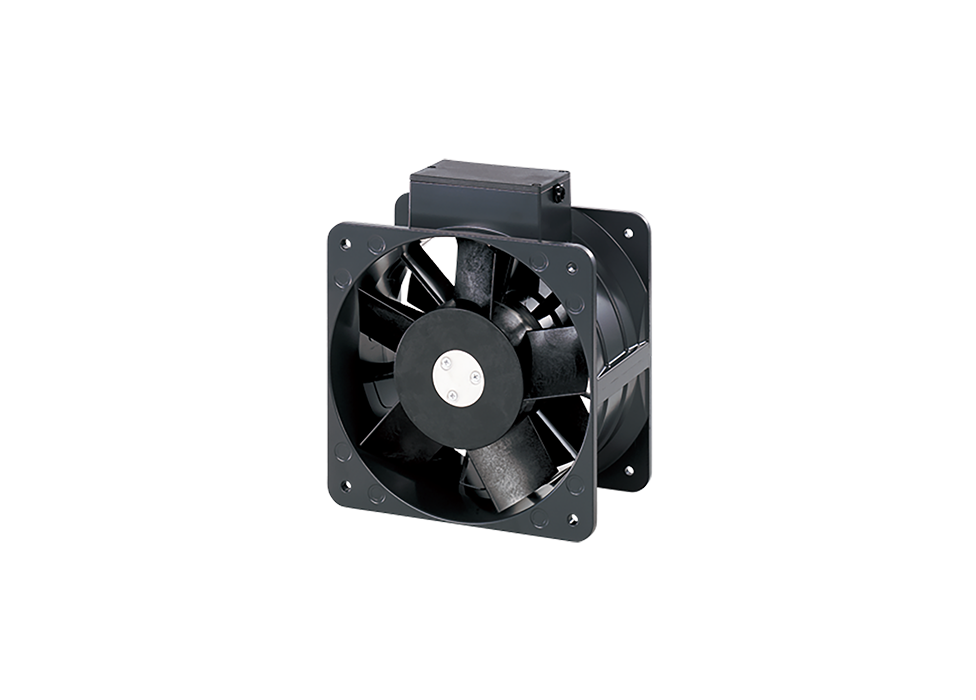

プロペラファン

中・低密度実装機器の冷却

電子機器内部の換気冷却には風量の大きいプロペラファンが適しています。

中・低密度実装機器の冷却

高密度実装機器の冷却

装置内部の送風抵抗が大きいときは、複数の小型ファンを使用した冷却より、大風量・高静圧の大型ファンを使用したほうが省エネルギー、省配線につながります。

高密度実装機器の冷却

ラインアップ

シリーズ名 取付角寸法(mm)
□80 □90 □104 □120 □140 □160 □180 □200 □250 □300
MUシリーズ標準タイプ
MUシリーズ防湿タイプ
MRSシリーズ
(回転低下アラーム付、可変速
NEW
MRシリーズ
(回転低下アラーム付)
長寿命ファンMREシリーズ
(回転低下アラーム付、可変速
  • ※ 三相電源入力のみインバータとの組み合わせて可能

最大風量一覧

取付寸法ごとの最大風量は以下の通りです。

最大風量一覧

用途に合わせて選べる機能

回転低下アラーム機能(MRSシリーズ、MREシリーズ)

ファンモーターの寿命や異物混入などによる予期せぬ事態で回転速度が70%以下に低下した場合、アラーム出力機能が働きます。
このためファンが完全に停止してしまう前に交換することが可能になります。

回転低下アラーム機能搭載

インバータによる可変速運転(MRSシリーズ、MREシリーズ 三相電源入力)

三相電源入力製品はインバータによる可変速運転で風量調節が可能です。
軸受はセラミックボールベアリングを採用しているため、ノイズによる軸受電食を抑えます。

「電食」とは

ファンをインバータに接続したり、高周波を発生する機器の近くに設置した場合、電磁ノイズの影響で軸受内部に電流が流れ、軌道面に波状の損傷が発生する可能性があります。
この現象を電食といい、異常音や寿命低下の原因になります。

MRSシリーズおよびMREシリーズの三相200V系仕様は、電食対策として軸受にセラミックボールベアリングを採用しています。
セラミックボールベアリングは、ボールの材質に絶縁体であるセラミックを使用しているため、軸受内部に電流が流れず電食が発生しません(多くのファンのボールベアリングは金属製)。
インバータで可変速運転する場合だけでなく、高周波を発生する機器の近くでお使いの場合も、電食対策としてMRSシリーズまたはMREシリーズのご使用をおすすめします。

  • ※ MRS14を除く
セラミックボールベアリング
セラミックボールベアリング

オリエンタルモーターWEBサイト TOPページへ戻る

インバータでファンを運転

低騒音、コスト削減、長寿命

状況に応じて風量を調節することで、低騒音化や節電が可能です。
また、ベアリングの劣化を抑え、ファンの長寿命化をはかることができます。

可変速ファンのメリット

可変速プロペラファンのメリットはこちら

インバータとの組み合わせ特性データ

インバータとの接続が簡単にできるように、他社インバータと組み合わせた場合のデータを参考としてご用意しています。

  • インバータのパラメータ設定値
  • 風量-静圧特性と回転速度/電流/消費電力

「他社製品との組み合わせと接続」ページをご覧ください

長寿命(MREシリーズ)

期待寿命100,000時間(約11年)の長寿命

  • 軸受の温度上昇の低減を図り、ファンの寿命に影響するグリースの劣化を抑えました。
  • 回路や締結部の長寿命化および故障率低減のための対策をおこなっています。
  • 初期故障はもとより、偶発・摩耗故障に至らないように設計しています。

<期待寿命>
加速試験を実施し、使用周囲温度60℃のときに下記の判定基準を満足するファンが全体の90%以上であることを示します。

判定基準(MREシリーズの場合)

  • 回転速度(定格電圧時) : 定格の70%以上
  • 入力電流(定格電圧時) : 定格の130%以内

業界最長の長寿命化

□250mmのプロペラファンは、各国の電源仕様に合わせた巻線設計で高効率化し、ファンモーター部の温度上昇を抑制。
業界最長の長寿命化を実現しています。

  • ※ 2021年3月時点。産業用プロペラファン/AC電源入力タイプ/同サイズ/当社調べ
MRE25業界最長

装置のメンテナンス、トータルコストの削減に

従来品と長寿命ファンの寿命比較(一例)
トータルコストシミュレーション(一例)
  • ※ 周囲温度60℃としたときの推定寿命を35,000時間としています。推定寿命とは、軸受のグリース寿命式により算出した推定値です。推定寿命は品名ごとに異なります。

高湿度環境対応(MUシリーズ防湿タイプ)

優れた防湿性

防湿設計により、湿度による寿命の低下や錆の発生を抑えます。

優れた防湿性

高湿度環境での使用が可能(※相対湿度95%、絶対湿度36g/m3

防湿対策をしているため、相対湿度95%、絶対湿度36g/m3の高湿度環境下で使用できます。

【相対湿度と温度の関係】
相対湿度と温度の関係

絶対湿度が定まることで、温度、相対湿度も決まります。
例)温度50℃のときは、相対湿度は約43%以下で使用できます。

周辺機器セットで、手配もラクラク

フィンガーガードセット

指や異物の侵入を防ぐフィンガーガードやフィルターに取付用ねじをセットにしました。

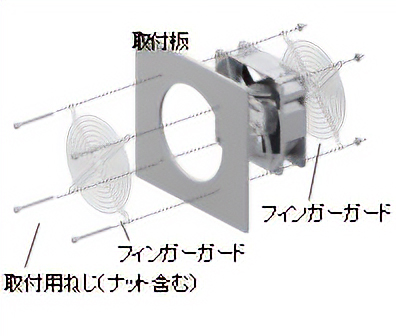

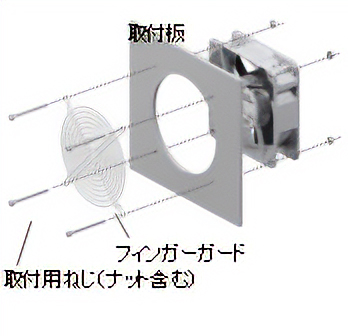

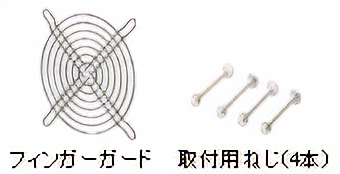

セット内容

  • フィンガーガードセット(1枚)

    • 鉄製フィンガーガードセット
    • ステンレス製フィンガーガードセット

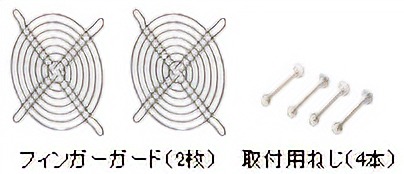

    フィンガーガードセット(1枚)
  • フィンガーガードセット(2枚)

    • 鉄製フィンガーガードセット
    • ステンレス製フィンガーガードセット
    フィンガーガードセット(2枚)

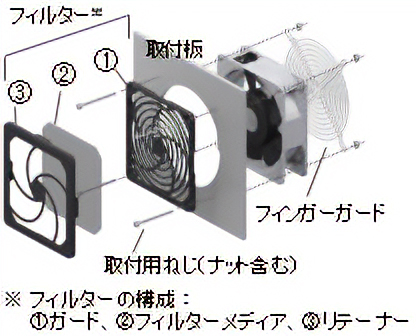

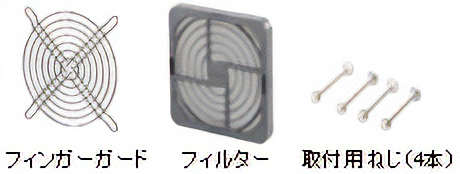

  • フィンガーガード・フィルターセット(各1枚)
