ファン用周辺機器 - プロペラファン用

制御盤取付用パネルセット

制御盤の換気・冷却に最適な、パネル、フィンガーガードやフィルター、ねじのセット品です。当社のプロペラファン（別売）に組み付けてご使用ください。

ファンの品名から対象パネルセットを探す場合は絞り込み検索をお使いください。

パネルセットの種類と特徴
制御盤取付用パネルセットセット内容

パネルセットの種類と特徴

保護等級別にパネルセットをご用意しています。設置する環境や用途に合わせてお選びいただけます。

フィンガーガードパネルセット詳細へ

フィンガーガードパネルセット

IP2X仕様

スリット板金パネルセット詳細へ

スリット板金パネルセット

IP4X仕様

防塵・防滴パネルセット詳細へ

防塵・防滴パネルセット

IP43・IP55仕様

防塵・防滴パネルセット詳細へ

防塵・防滴パネルセット

IP54仕様【吐出用】

防塵・防滴パネルセット詳細へ

防塵・防滴パネルセット

IP54仕様【吸込用】

使い分けのポイント

フィンガーガードパネルセット

IP2X仕様

スリット板金パネルセット

IP4X仕様

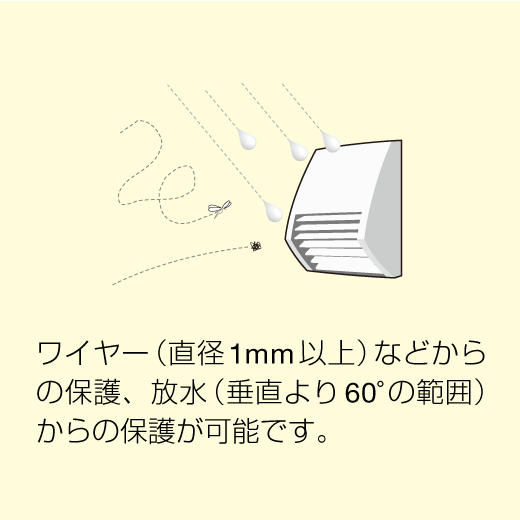

防塵・防滴パネルセット

IP43仕様

防塵・防滴パネルセット

IP55仕様

防塵・防滴パネルセット

IP54仕様（吐出用/吸込用）

主な特徴

制御盤内部にダストや水滴が入り込むと、内部機器に不具合が発生し、装置全体に影響が出る可能性があります。
制御盤取付用パネルセットとプロペラファンを組み合わせて使うことで、ダストや水滴に侵入を防ぎ、制御盤内部の機器の長寿命化と高信頼性を実現します。

パネルの後付け・変更が可能

ファン購入後にパネルが必要になった場合でも、使用環境に合わせて後付けが可能です。

※ 使用環境に変化がある場合はパネルだけの交換も可能です。パネルの種類によって取付穴の位置は異なります。

吸込み側／吐出し側　どちらにも使える

お客様ご自身でファンを組み付けていただくため、吸込み／吐出しを自由に変更できます。（IP54仕様は除く）

防塵・防滴パネル　IP54仕様の特徴

制御盤への取付が簡単

換気パネルに風圧シャッターを採用（吐出し用のみ）

吐出用は風圧シャッターを採用し、システムインピーダンスを改善しました。
また、吐出用パネルはフィルターを廃止。メンテナンス時間とコストを削減できます。

盤内に風が流れていない時

ファンが稼働していない時は風圧シャッターは閉じているため、ダスト侵入の心配はありません。

盤内に風が流れている時

ファンの風圧により、シャッターが開きます。フィルターマット越しに風を送るよりも効果的な換気が可能です。

本体構造

フィルターが必要なのは吸込用のみのため、メンテナンス時間、コスト削減に貢献します。

各パネルを取り付けた場合の特性について（ご参考）

ファンに取り付けるパネルの種類によって、風量－静圧特性が変化します。
各パネルによる傾向は下図を参考にしてください。
