ファン用周辺機器 ACプロペラファン用フィンガーガードセット

ACプロペラファン各シリーズにお使いいただけるフィンガーガードと取り付け用のねじやフィルターのセット品です。
設置する環境やご用途にあわせて組み合わせをお選びください。

フィンガーガードは、鉄製とステンレス製をご用意しています。

対象ACプロペラファン： MUシリーズ、MSシリーズ、EMUシリーズ、MRシリーズ、MRSシリーズ、MREシリーズ

ファンとの組み合わせ一覧はこちら

フィンガーガードセット

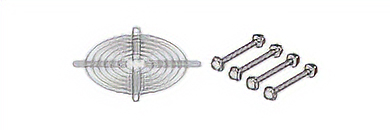

フィンガーガードセット（1枚）

[1] 鉄製フィンガーガードセット
 [2] ステンレス製フィンガーガードセット

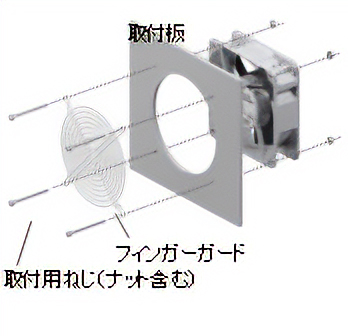

<取付例>
フィンガーガードセット（2枚）

[1] 鉄製フィンガーガードセット
 [2] ステンレス製フィンガーガードセット

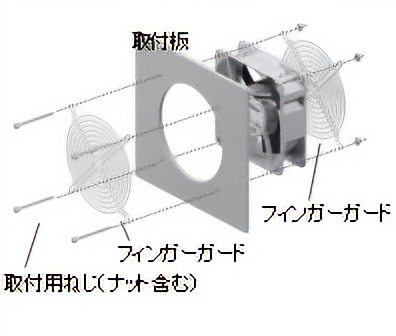

<取付例>

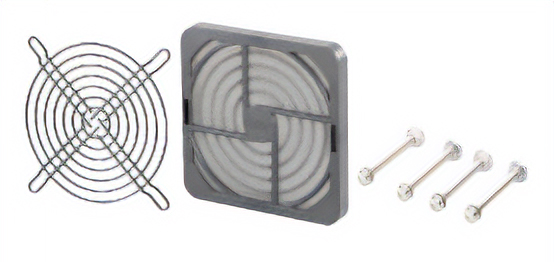

フィンガーガード・フィルターセット

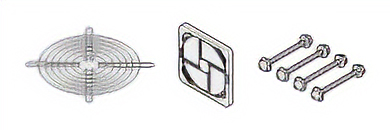

[3] 鉄製フィンガーガード・フィルターセット

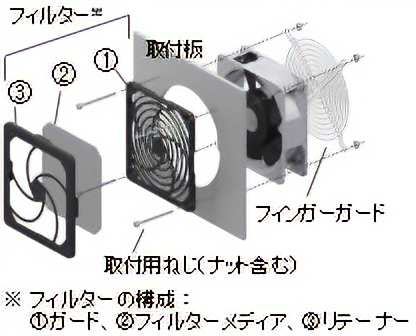

<取付例>

※ 取付用ねじの長さは、取付板の厚さが2.3mm以下の場合です。

[1] 鉄製フィンガーガードセット（1枚／2枚）

サイズ	フィンガーガードセット品名	定価	セット内容
サイズ	フィンガーガードセット品名	定価	鉄製フィンガーガード	枚数	取付用ねじ mm
□80mm-25mm厚	A-825-G	600円	FG8D	1	M4×40
□80mm-25mm厚	A-825-G2	1000円	FG8D	2	M4×40
□92mm-25mm厚	A-925U-G	650円	FG9D	1	M3×40
□92mm-25mm厚	A-925U-G2	1100円	FG9D	2	M3×40
□92mm-38mm厚	A-938-G	650円	FG9D	1	M4×55
□92mm-38mm厚	A-938-G2	1100円	FG9D	2	M4×55
□104mm-25mm厚	A-1025-G	700円	FG10D	1	M4×40
□104mm-25mm厚	A-1025-G2	1,200円	FG10D	2	M4×40
□104mm-28mm厚	A-1028-G	600円	FG10D	1	M4×50
□104mm-28mm厚	A-1028-G2	1,000円	FG10D	2	M4×50
□119mm-25mm厚	A-1225-G	750円	FG12D	1	M4×40
□119mm-25mm厚	A-1225-G2	1,300円	FG12D	2	M4×40
□119mm-28mm厚	A-1228-G	650円	FG12D	1	M4×50
□119mm-28mm厚	A-1228-G2	1,100円	FG12D	2	M4×50
□119mm(120mm)- 38mm厚	A-1238-G	750円	FG12D	1	M4×55
□119mm(120mm)- 38mm厚	A-1238-G2	1,300円	FG12D	2	M4×55
□140mm-28mm厚	A-1428-G	800円	FG14D	1	M4×50
□140mm-28mm厚	A-1428-G2	1,400円	FG14D	2	M4×50
□140mm	A-14R-G	800円	FG14D	1	M4×20
□140mm	A-14R-G2	1,400円	FG14D	2	M4×20 （2セット）
□160mm	A-16R-G	1,200円	FG16D	1	M5×20
□160mm	A-16R-G2	2,200円	FG16D	2	M5×20 （2セット）
□180mm	A-18R-G	1,800円	FG18D	1	M5×20
□180mm	A-18R-G2	3,400円	FG18D	2	M5×20 （2セット）
□200mm	A-20R-G	2,300円	FG20D	1	M5×20
□200mm	A-20R-G2	4,400円	FG20D	2	M5×20 （2セット）
□250mm	A-25R-G	2,800円	FG25D	1	M5×20 六角穴付ボルト
□250mm	A-25R-G2	5,400円	FG25D	2	M5×20 六角穴付ボルト（2セット）
□300mm	A-30R-G	8,500円	FG30D	1	M8×30 六角穴付ボルト
□300mm	A-30R-G2	16,000円	FG30D	2	M8×30 六角穴付ボルト（2セット）

取付用ねじ（1セット）：座金組込ねじ、ナット各4個を付属しています。取付用ねじの材質は鉄です。
取付用ねじ2セットを含むセット品について：
1セットはファンにフィンガーガードを取り付ける際に、もう1セットはファンを装置に取り付ける際にお使いください。

[2] ステンレス製フィンガーガードセット（1枚／2枚）

サイズ	フィンガーガードセット品名	定価	セット内容
サイズ	フィンガーガードセット品名	定価	ステンレス製フィンガーガード	枚数	取付用ねじ mm
□80mm-25mm厚	A-825-S	800円	FG8S	1	M4×40
□80mm-25mm厚	A-825-S2	1,200円	FG8S	2	M4×40
□92mm-25mm厚	A-925U-S	850円	FG9S	1	M3×40
□92mm-25mm厚	A-925U-S2	1,300円	FG9S	2	M3×40
□92mm-38mm厚	A-938-S	850円	FG9S	1	M4×55
□92mm-38mm厚	A-938-S2	1,300円	FG9S	2	M4×55
□104mm-25mm厚	A-1025-S	900円	FG10S	1	M4×40
□104mm-25mm厚	A-1025-S2	1,400円	FG10S	2	M4×40
□104mm-28mm厚	A-1028-S	800円	FG10S	1	M4×50
□104mm-28mm厚	A-1028-S2	1,200円	FG10S	2	M4×50
□119mm-25mm厚	A-1225-S	950円	FG12S	1	M4×40
□119mm-25mm厚	A-1225-S2	1,500円	FG12S	2	M4×40
□119mm-28mm厚	A-1228-S	850円	FG12S	1	M4×50
□119mm-28mm厚	A-1228-S2	1,300円	FG12S	2	M4×50
□119mm(120mm)- 38mm厚	A-1238-S	950円	FG12S	1	M4×55
□119mm(120mm)- 38mm厚	A-1238-S2	1,500円	FG12S	2	M4×55
□160mm	A-16R-S	1,400円	FG16S	1	M5×20
□160mm	A-16R-S2	2,400円	FG16S	2	M5×20 （2セット）
□180mm	A-18R-S	2,000円	FG18S	1	M5×20
□180mm	A-18R-S2	3,600円	FG18S	2	M5×20 （2セット）
□200mm	A-20R-S	2,500円	FG20S	1	M5×20
□200mm	A-20R-S2	4,600円	FG20S	2	M5×20 （2セット）
□250mm	A-25R-S	3,000円	FG25S	1	M5×20 六角穴付ボルト
□250mm	A-25R-S2	5,600円	FG25S	2	M5×20 六角穴付ボルト（2セット）

取付用ねじ（1セット）：座金組込ねじ、ナット各4個を付属しています。取付用ねじの材質はステンレスです。
取付用ねじ2セットを含むセット品について：
1セットはファンにフィンガーガードを取り付ける際に、もう1セットはファンを装置に取り付ける際にお使いください。

[3] 鉄製フィンガーガード・フィルターセット

サイズ	フィンガーガードセット品名	定価	セット内容
サイズ	フィンガーガードセット品名	定価	鉄製フィンガーガード	枚数	フィルター	枚数	取付用ねじ mm
□80mm-25mm厚	A-825-GF	1,400円	FG8D	1	FL8	1	M4×45 皿ねじ
□92mm-25mm厚	A-925U-GF	1,500円	FG9D	1	FL9	1	M3×45 皿ねじ
□92mm-38mm厚	A-938-GF	1,500円	FG9D	1	FL9	1	M3×55 皿ねじ
□104mm-25mm厚	A-1025-GF	1,600円	FG10D	1	FL10	1	M4×40
□104mm-28mm厚	A-1028-GF	1,400円	FG10D	1	FL10	1	M4×50
□119mm-25mm厚	A-1225-GF	1,650円	FG12D	1	FL12	1	M4×45 皿ねじ
□119mm-28mm厚	A-1228-GF	1,450円	FG12D	1	FL12	1	M4×45 皿ねじ
□119mm(120mm)- 38mm厚	A-1238-GF	1,650円	FG12D	1	FL12	1	M4×55 皿ねじ
□140mm-28mm厚	A-1428-GF	2,300円	FG14D	1	FL14	1	M4×50
□140mm	A-14R-GF	2,300円	FG14D	1	FL14	1	M4×20 （2セット）
□160mm	A-16R-GF	2,800円	FG16D	1	FL16	1	M5×30 皿ねじ M5×20
□180mm	A-18R-GF	4,500円	FG18D	1	FL18	1	M5×30 皿ねじ M5×20

取付用ねじ（1セット）：座金組込みねじもしくは皿ねじ、ナット各4個付属しています。取付用ねじの材質は鉄です。

組み合わせ製品一覧

フィンガーガードセットと、組みあわせが可能なACプロペラファンの一覧です。

＜フィンガーガードセット品名　末尾の見方＞
G、G2 ：鉄製フィンガーガードセット　
S、S2 ：ステンレス製フィンガーガードセット　
GF ：鉄製フィンガーガード・フィルターセット

サイズ	フィンガーガードセット品名		組み合わせ製品（ACプロペラファン）
サイズ	フィンガーガードセット品名		EMUシリーズ	MUシリーズ防湿タイプ^※1	MUシリーズ MSシリーズ	MRSシリーズ MRシリーズ	MREシリーズ
□80mm- 25mm厚	A-825-G A-825-G2	A-825-S A-825-S2 A-825-GF	-	MU825S-□3D	MU825S-□3 MU825L-13	-	-
□92mm- 25mm厚	A-925U-G A-925U-G2	A-925U-S A-925U-S2 A-925U-GF	-	MU925S-□1D	MU925S-□1 MU925M-□1	-	-
□92mm- 38mm厚	A-938-G A-938-G2	A-938-S A-938-S2 A-938-GF	EMU938-□ EMU938M-□	-	-	-	-
□104mm- 25mm厚	A-1025-G A-1025-G2	A-1025-S A-1025-S2 A-1025-GF	-	MU1025S-□1D	MU1025S-□1 MU1025L-11	-	-
□104mm- 28mm厚	A-1028-G A-1028-G2	A-1028-S A-1028-S2 A-1028-GF	-	-	-	-	MRE10-□□
□119mm- 25mm厚	A-1225-G A-1225-G2	A-1225-S A-1225-S2 A-1225-GF	-	MU1225S-□1D	MU1225S-□1 MU1225M-□1	-	-
□119mm- 28mm厚	A-1228-G A-1228-G2	A-1228-S A-1228-S2 A-1228-GF	-	-	-	-	MRE12-□□
□119mm (120mm)- 38mm厚	A-1238-G A-1238-G2	A-1238-S A-1238-S2 A-1238-GF	EMU1238-□ EMU1238M-□	MU1238A-□1D	MU1238A-□1B MU1238B-□1B MU1238L-□1B	-	-
□140mm- 28mm厚	A-1428-G A-1428-G2	A-1428-GF	-	MU1428S-□1D	MU1428S-□1 MS14-□C	-	-
□140mm	A-14R-G A-14R-G2	A-14R-GF	-	-	-	MRS14-□□	-
□160mm	A-16R-G A-16R-G2	A-16R-S A-16R-S2 A-16R-GF	-	-	-	MRS16-□□ MRS16V-B^※2	MRE16-□□
□180mm	A-18R-G A-18R-G2	A-18R-S A-18R-S2 A-18R-GF	-	-	-	MRS18-□□ MR18-□□^※3 MRW18-□□^※4	MRE18-□□
□200mm	A-20R-G A-20R-G2	A-20R-S A-20R-S2	-	-	-	MRS20-□□	MRE20-□□
□250mm	A-25R-G A-25R-G2	A-25R-S A-25R-S2	-	-	-	MRS25-□□	MRE25-□□
□300mm	A-30R-G A-30R-G2	-	-	-	-	MRS30-□□	-

※1: MUシリーズ防湿タイプは、ステンレス製フィンガーガードセットとの組み合わせを推奨します。

※2: MRS16V-Bにはフィンガーガード1枚を付属しています。両面に付ける場合は1枚セットをご購入ください。

※3: MR18-□TAは吐出口側にフィンガーガードやフィルターを取り付けられません。吸込口側用に1枚セットをご購入ください。

※4: MRW18-□TAは2枚羽根のため、フィンガーガード2枚セットやフィンガーガード・フィルターセットで両側を覆うことをおすすめします。
