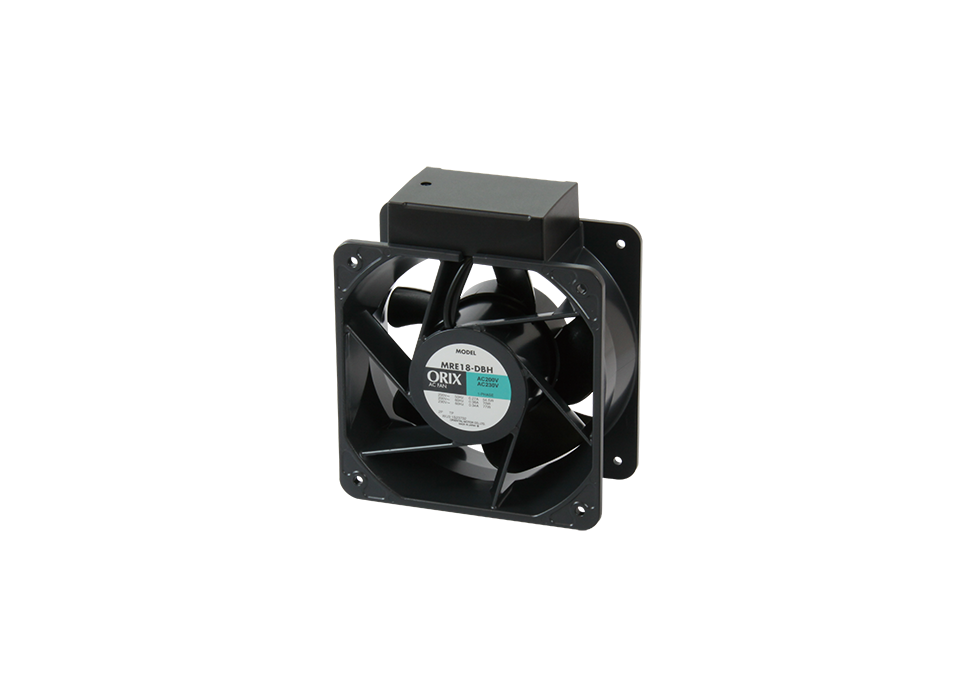

AC長寿命プロペラファン

MREシリーズ

期待寿命100,000時間の長寿命
三相ファンはインバータで変速可能
回転低下アラーム付
AC入力、取付角160～250mm

特徴 | AC長寿命プロペラファン MREシリーズ

特徴
インバータによる可変速運転
周辺機器セットと組み合わせ可能

特徴

期待寿命100,000時間（約11年）の長寿命

約11年間の連続使用に耐える長寿命ファンです。
軸受の温度上昇の低減を図り、ファンの寿命に影響するグリースの劣化を抑えました。
また、回路や締結部の長寿命化および故障率低減のための対策をおこなっています。
初期故障はもとより、偶発・摩耗故障に至らないように設計しています。

＜期待寿命＞
加速試験を実施し、使用周囲温度60℃（MRE10、MRE12は50℃）のときに下記の判定基準を満足するファンが全体の90％以上であることを示します。

判定基準（MREシリーズの場合）

回転速度（定格電圧時）：定格の70％以上
入力電流（定格電圧時）：定格の130％以内

業界最長^※の長寿命化

□250mmのプロペラファンは、各国の電源仕様に合わせた
巻線設計で高効率化し、ファンモーター部の温度上昇を抑制。
業界最長^※の長寿命化を実現しています。

※ 2021年3月時点。産業用プロペラファン/AC電源入力タイプ/同サイズ/当社調べ

装置のメンテナンス、トータルコストの削減に

ファンの交換回数が減り、コストを削減できます。

※ 周囲温度60℃としたときの推定寿命を35,000時間としています。推定寿命とは、軸受のグリース寿命式により算出した推定値です。推定寿命は品名ごとに異なります。

メンテナンスしにくい環境に

長寿命で故障しにくいため、メンテナンスがおこないにくい環境や装置に最適です。

[簡単にメンテナンスができない環境例]

連続稼働中で停止できない装置
道路の上や地中など、立ち入りが難しい場所
遠隔地に納品、設置する機器

回転低下アラーム機能搭載予知保全

異物の混入などによりファンの回転速度が低下するとアラーム信号を出力します。装置に熱ダメージを与える前にファンの手配・交換が可能なため、装置トラブルの予知保全に貢献します。また、ファンを複数台設置しているときも、冷却能力が低下しているファンのみを交換することが可能です。装置への影響を最小限に抑えることができます。

コネクタ接続のため、配線作業を軽減できます

ファンとケーブルはコネクタによる接続のため、配線作業を軽減できます。
単相電源対応製品ではコンデンサをファン本体に内蔵。面倒だったコンデンサの配線も、コネクタによる接続になったことで手間がかかりません。

インバータによる可変速運転

可変速運転により低騒音、節電

状況に応じて風量を調節することで、低騒音化や節電が可能です。

可変速プロペラファンのメリットはこちら

三相電源入力はインバータによる可変速運転で風量調節が可能

三相電源入力製品はインバータによる可変速運転で風量調節が可能です。
軸受はセラミックボールベアリングを採用しているため、ノイズによる軸受電食を抑えます。

風量－静圧特性（ファン単体時の特性）

例）MRE25のインバータ組み合わせ時（参考値）

一般的なインバータを出荷時設定で使用したときの値です。
特性は使用するインバータの種類や設定によって異なります。
インバータの設定周波数と入力電圧はそれぞれ60Hz、240V以下でご使用ください。
アラーム付タイプにインバータを接続して設定周波数を低くすると、回転速度が低くなりアラームが動作する場合があります。

インバータとの組み合わせ特性データをご覧いただけます

インバータとの接続が簡単にできるように、他社インバータと組み合わせた場合のデータを参考としてご用意しています。

＜参考データ＞

インバータのパラメータ設定値
風量－静圧特性と回転速度／電流／消費電力

「他社製品との組み合わせと接続」ページをご覧ください

周辺機器セットと組み合わせ可能

フィンガーガードセットで、手配もラクラク

ファンの使用に必要な周辺機器である、フィンガーガードと取付用のねじやフィルターをセットにしました。
セット品のためそれぞれを発注する手間もなく、到着後はすぐにファンへの組み付けが可能です。

※ フィンガーガードセットは別売りです。

セット内容

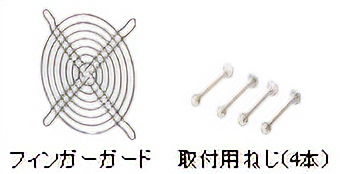

フィンガーガードセット（1枚）
- 鉄製フィンガーガードセット
- ステンレス製フィンガーガードセット

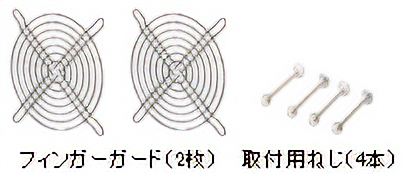

フィンガーガードセット（2枚）
- 鉄製フィンガーガードセット
- ステンレス製フィンガーガードセット

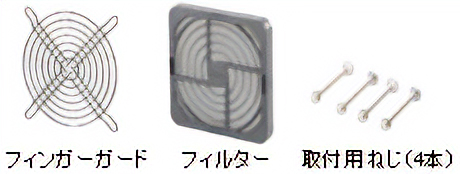

フィンガーガード・フィルターセット（各1枚）
- 鉄製フィンガーガード・フィルターセット

取付例

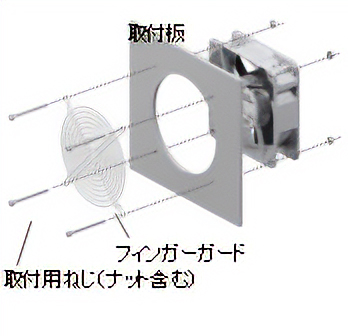

- 制御盤の外側にフィンガーガードを使用

  外側 →

  障害防止目的

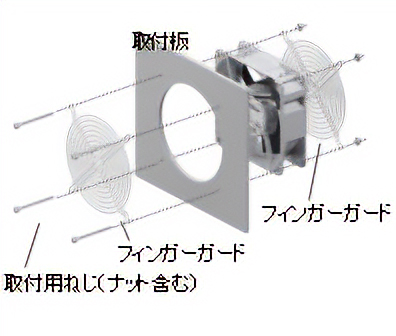

- 制御盤の内側と外側のそれぞれにフィンガーガードを使用

  内側 →

  作業者の保護目的

  外側 →

  障害防止目的

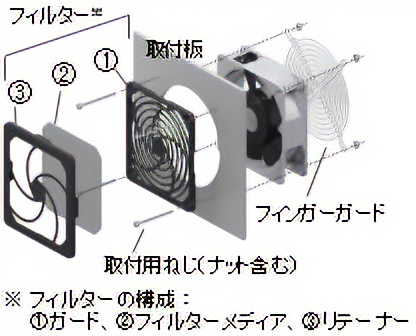

- 制御盤の内側にフィンガーガード、外側にフィルターを使用

  内側 →

  作業者の保護目的

  外側 →

  粉塵からの保護目的

フィンガーガードセットはこちら

ラインアップ

サイズ	電圧 [V]	最大風量 [m³/min]	最大静圧 [Pa]
□104mm-28mm厚^※	単相 100	1.1 ～ 1.3	59 ～ 78
□104mm-28mm厚^※	単相 200	1.1 ～ 1.3	59 ～ 78
□119mm-28mm厚^※	単相 100	1.8 ～ 2.1	70 ～ 91
□119mm-28mm厚^※	単相 200	1.8 ～ 2.1	70 ～ 91
□160mm-62mm厚	単相 100/110/115	6.2 ～ 7.3	127 ～ 157
	単相 200/230	6.2 ～ 7.3	127 ～ 157
	単相 220/230/240	6.2 ～ 7.6	127 ～ 170
	三相 200/220/230	6.2 ～ 7.6	127 ～ 157
□180mm-90mm厚	単相 100/110/115	11 ～ 12.8	196 ～ 245
	単相 200/230		196 ～ 245
	単相 220/230/240		196 ～ 270
	三相 200/220/230		196 ～ 245
□200mm-90mm厚	三相 200/220/230	13.2 ～ 16	221 ～ 300
□250mm-120mm厚	単相 100/110/115	20 ～ 23	300 ～ 330
	単相 200/220/230		300 ～ 375
	三相 200/220/230		305 ～ 370
