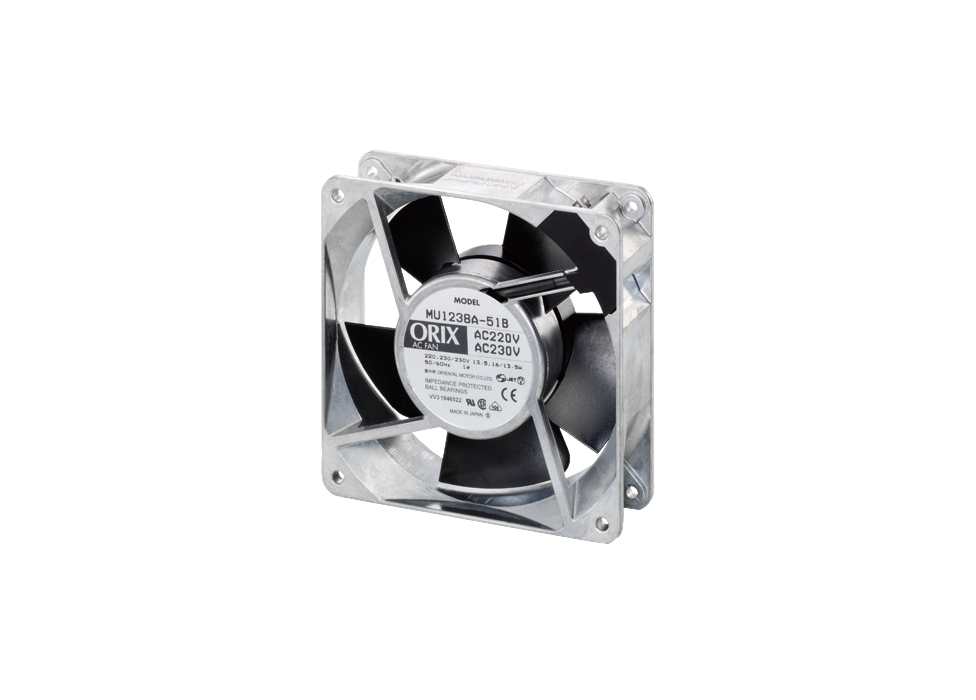

ACプロペラファン
MUシリーズ 標準タイプ

- 小型・薄型
- 電源接続だけ簡単駆動
- AC入力、取付角80~140mm
特徴 | ACプロペラファン MUシリーズ 標準タイプ
MUシリーズ 標準タイプの特徴
豊富なバリエーション
さまざまな大きさや電源電圧、スピードタイプのファンをラインアップしています。
ご利用の目的に合わせて選べる薄型汎用型タイプのACファンです。
電源接続用プラグコード付属品も選べます
ファンと電源接続用プラグコードを一緒に手配できる プラグコード付属品をご用意しました。

周辺機器セットで、手配もラクラク
指や異物の侵入を防ぐフィンガーガードや、制御盤の換気・冷却に最適なパネルに、取付用のねじやフィルターなどをセットにしました。
セット品のため、それぞれを発注する手間もなく、到着後はすぐにファンに組み付けてご使用いただけます。
- ※ ファンとは別売りです。
フィンガーガードセット
セット内容
-
フィンガーガードセット(1枚)
- 鉄製フィンガーガードセット
- ステンレス製フィンガーガードセット
-
フィンガーガードセット(2枚)
- 鉄製フィンガーガードセット
- ステンレス製フィンガーガードセット
-
フィンガーガード・フィルターセット(各1枚)
- 鉄製フィンガーガード・フィルターセット
取付例
-
-
制御盤の外側にフィンガーガードを使用
- 外側 →
- 障害防止目的
-
-
-
制御盤の内側と外側のそれぞれにフィンガーガードを使用
- 内側 →
- 作業者の保護目的
- 外側 →
- 障害防止目的
-
-
-
制御盤の内側にフィンガーガード、外側にフィルターを使用
- 内側 →
- 作業者の保護目的
- 外側 →
- 粉塵からの保護目的
-
制御盤取付用パネルセット
パネルセットの種類
保護等級別にパネルセットをご用意しています。設置する環境や用途に合わせてお選びいただけます。
-
フィンガーガードパネルセット
IP2X仕様 -
スリット板金パネルセット
IP4X仕様
防塵・防滴パネルセット
-
IP43・55仕様※
- ※ 仕様の違いはフィルターの種類によるものです。
-
IP54仕様 吐出用
-
IP54仕様 吸込用
組付図
制御盤取付用パネルセットにプロペラファン(別売)を組み付けるイメージ図です。
-
フィンガーガードパネルセット
IP2X仕様 -
スリット板金パネルセット
IP4X仕様
防塵・防滴パネルセット
-
IP43・55仕様
-
IP54仕様 吐出用
-
IP54仕様 吸込用
セット品の内容や適用製品、保護等級別の使い分けのポイントなど詳細情報をご案内しています。
ラインアップ
サイズ | スピードタイプ | 電源電圧 [V] |
最大風量 [m3/min] |
最大静圧 [Pa] |
---|---|---|---|---|
□80mm-25mm厚![]() |
スタンダードスピード | 単相 100 単相 115 単相 200 単相 220/230 |
0.45 ~ 0.55 | 34 ~ 49 |
ロースピード | 単相 100 | 0.35 ~ 0.45 | 20 ~ 34 | |
□92mm-25mm厚![]() |
スタンダードスピード | 単相 100 単相 115 単相 200 単相 220/230 |
0.95 ~ 1.10 | 44 ~ 59 |
ミドルスピード | 0.85 ~ 1.00 | 34 ~ 44 | ||
□104mm-25mm厚![]() |
スタンダードスピード | 単相 100 単相 115 単相 230 |
1.2 ~ 1.4 | 39 ~ 44 |
ロースピード | 単相 100 | 1.0 ~ 1.2 | 29 ~ 34 | |
□119mm-25mm厚![]() |
スタンダードスピード | 単相 100 単相 115 単相 200 単相 220/230 |
1.6 ~ 1.9 | 44 ~ 49 |
ミドルスピード | 1.4 ~ 1.7 | 31 ~ 32 | ||
□119mm-38mm厚![]() |
スタンダードスピード | 単相 100 単相 115 単相 200 単相 220/230 |
2.7 ~ 3.0 | 81 |
ミドルスピード | 2.2 ~ 2.5 | 52 ~ 59 | ||
ロースピード | 1.8 ~ 1.9 | 27 ~ 34 | ||
□140mm-28mm厚![]() |
スタンダードスピード | 単相 100 単相 200 |
2.4 ~ 2.7 | 39 ~ 43 |
単相 220/230 | 2.4 ~ 2.7 | 34 ~ 45 |
