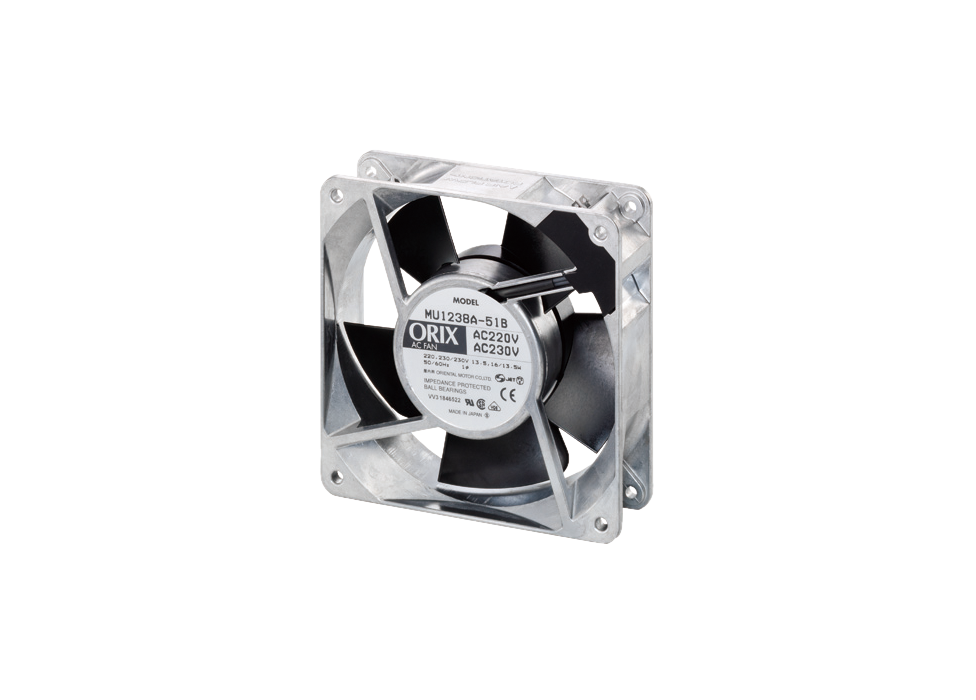

特徴 | ACプロペラファン MUシリーズ 防湿タイプ

優れた防湿性

防湿設計により、湿度による寿命の低下や錆の発生を抑えます。

高湿度環境^※での使用が可能（※相対湿度95％、絶対湿度36g/m³）

防湿対策をしているため、相対湿度95％、絶対湿度36g/m³の高湿度環境下で使用できます。

絶対湿度が定まることで、温度、相対湿度も決まります。
例）温度50℃のときは、相対湿度は約43％以下で使用できます。

• 相対湿度について
• 絶対湿度について

既存製品との主な比較

分類	製品	相対湿度	絶対湿度	水滴	保護等級	環境
標準ファン (AC入力)		85％以下	―	×	―	―
防湿ファン (AC入力)		95％以下	36g/m3	×	―	水が直接かからない場合 湿度が高い場合 例）水が直接かからない食品機械など
防水ファン (DC入力)		85％以下	―	○	IP68	水が直接かかる場合 食品機械など保護等級が必要な場合

コストメリット

従来製品のMUシリーズ標準タイプと同価格のままで、高湿度環境でお使いいただけます。

電源接続用プラグコード付属品も選べます

ファンと電源接続用プラグコードを一緒に手配できる プラグコード付属品をご用意しました。

指や異物の侵入を防ぐフィンガーガードや、制御盤の換気・冷却に最適なパネルに、取付用のねじやフィルターなどをセットにしました。
セット品のため、それぞれを発注する手間もなく、到着後はすぐにファンに組み付けてご使用いただけます。

• ※ ファンとは別売りです。

フィンガーガードセット

セット内容

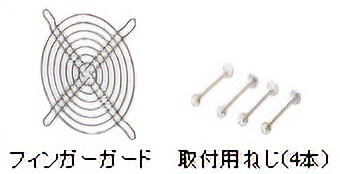

• フィンガーガードセット（1枚）

  • 鉄製フィンガーガードセット
  • ステンレス製フィンガーガードセット

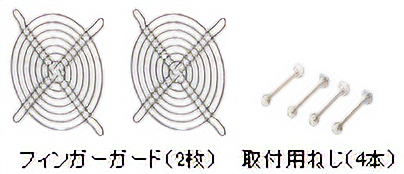

• フィンガーガードセット（2枚）

  • 鉄製フィンガーガードセット
  • ステンレス製フィンガーガードセット

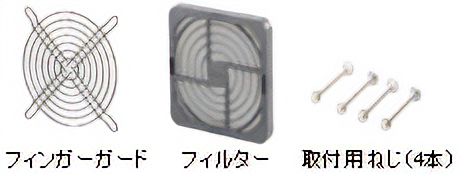

• フィンガーガード・フィルターセット（各1枚）

  • 鉄製フィンガーガード・フィルターセット

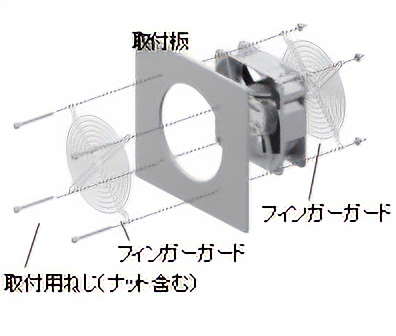

取付例

•

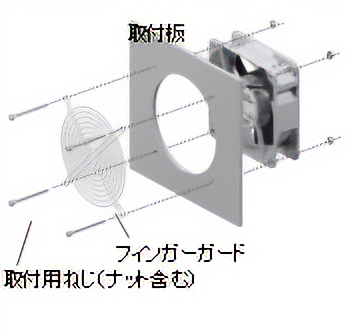

  • 制御盤の外側にフィンガーガードを使用

    外側 →

    障害防止目的

•

  • 制御盤の内側と外側のそれぞれにフィンガーガードを使用

    内側 →

    作業者の保護目的

    外側 →

    障害防止目的

•

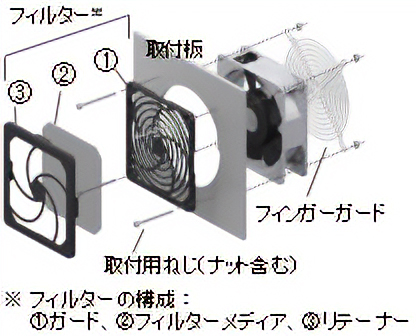

  • 制御盤の内側にフィンガーガード、外側にフィルターを使用

    内側 →

    作業者の保護目的

    外側 →

    粉塵からの保護目的

フィンガーガードセットはこちら

制御盤取付用パネルセット

パネルセットの種類

保護等級別にパネルセットをご用意しています。設置する環境や用途に合わせてお選びいただけます。

• フィンガーガードパネルセット
  IP2X仕様



• スリット板金パネルセット
  IP4X仕様



防塵・防滴パネルセット

• IP43・55仕様^※



  • ※ 仕様の違いはフィルターの種類によるものです。

• IP54仕様 吐出用



• IP54仕様 吸込用

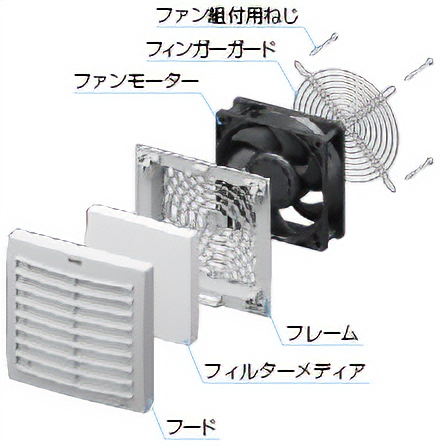

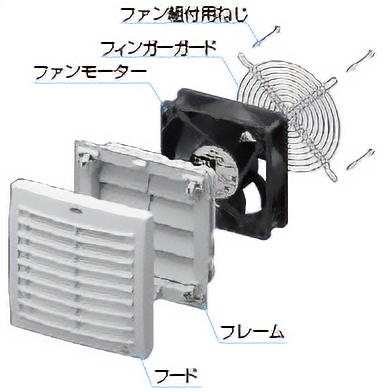

組付図

制御盤取付用パネルセットにプロペラファン（別売）を組み付けるイメージ図です。

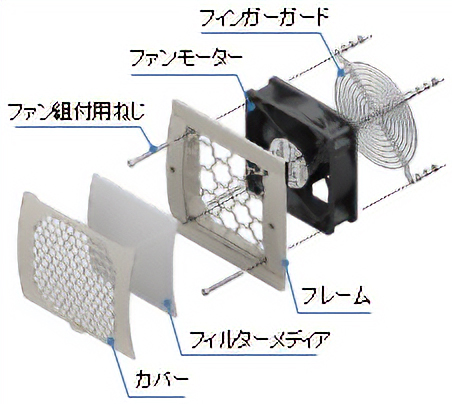

• フィンガーガードパネルセット
  IP2X仕様

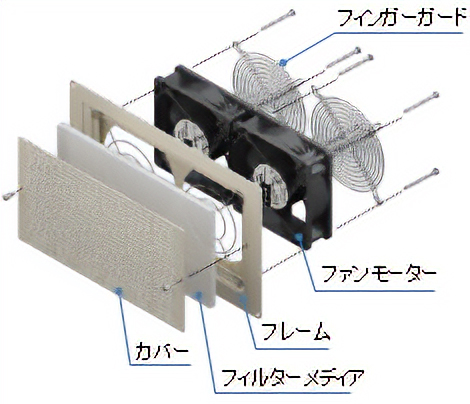

• スリット板金パネルセット
  IP4X仕様

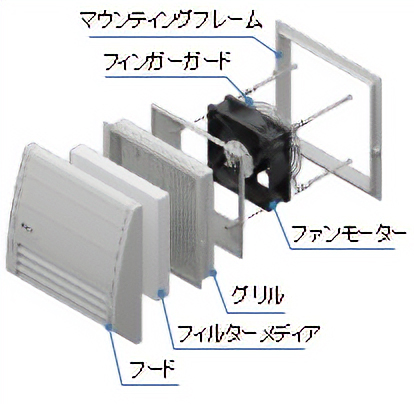

防塵・防滴パネルセット

• IP43・55仕様



• IP54仕様 吐出用



• IP54仕様 吸込用



セット品の内容や適用製品、保護等級別の使い分けのポイントなど詳細情報をご案内しています。

制御盤取付用パネルセットはこちら
