モーターの保護装置について教えてください！

照代さん、教えてください！「ACモーター用に保護装置を選定するから電流値を教えてほしい」と問い合わせをいただいたのですが、保護装置についてよくわからなくて…。

何を保護したいかは聞いたかしら？保護装置にもいくつか種類があって、何の電流値を回答するかは、それによって変わるわよ。

モーターと言っていたのですが…。そんなに種類があるものなのですか？すみません。確認不足でした。

次に問い合せがあった際には、お客様に聞けると良いわね。取扱説明書に、必要な保護装置や推奨製品が載っているものもあるから、そちらも見ると良いわね。

確認します。さっそくですが、保護装置と電流値の関係について教えてください。

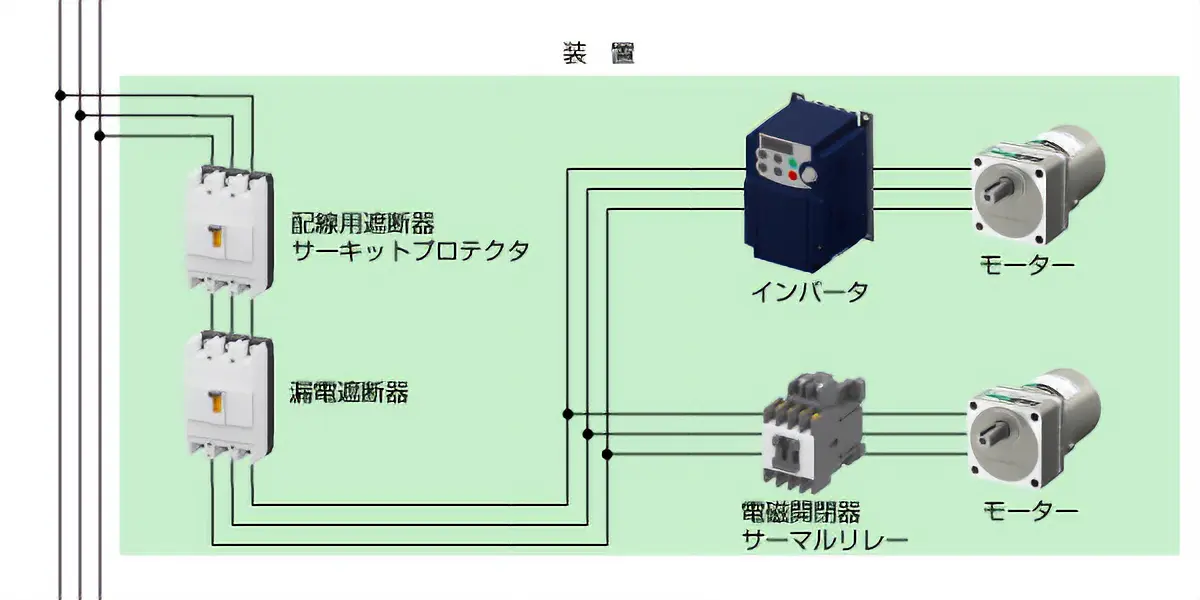

いいわよ。まずは、保護装置の種類について説明するわね。保護装置の使用イメージはこんな感じよ。

ひとくちに保護装置と言ってもいろいろあるんですね。保護装置によって確認が必要な電流値が異なるということでしたが、それぞれどの値を見れば良いでしょうか？

整理してみたわ。この表を見て。

ありがとうございます！○○電流ってたくさんありますね。

違いは説明できるかしら？

定格電流は定格トルク、定格回転速度で回転しているときの値です。しかしそれ以外はちょっと …。

それぞれの電流についてもまとめてみたわよ。

理解できました！ただ、それぞれの保護装置を選定する際になぜ定格電流以外のデータが必要なのか理解できません …。

分かったわ。説明するわね。
まずは、配線用遮断器とサーキットプロテクタね。どちらも、何かしらのトラブルによって過電流が流れるのを、検出して防ぐための装置よ。過電流かどうかの判断に定格電流値を使うのはイメージがつくかしら。

はい。それ以外に、突入電流値と瞬時逆転電流値が必要になるのはなぜですか？

突入電流と瞬時逆転電流って、短時間に定格電流より大きい電流が流れるの。これは異常ではないから、瞬間的な高電流で遮断されないように保護装置を選んでもらう必要があるわ。配線用遮断器やサーキットプロテクタの特性上、基本的には定格電流値で選定してもらえば問題ないけど、念のため突入電流と瞬時逆転電流にも注意してもらってね。

突入電流と瞬時逆転電流で反応しないものを選ばないと、すぐモーターが止まってしまうということですね。だから、3つの電流を把握して、過電流の時だけ保護装置が働くものを選定する必要があるんですね。

その通りよ学くん。次に漏電遮断器について説明するわね。

はい、お願いします。

モーターを回路と一緒に使う場合に、回路からの漏電を検出して電源を遮断する装置よ。正常な回路でも、常時微弱な漏れ電流は発生するから、漏電かどうかの判断に漏れ電流値を使うの。

なるほど、漏れ電流って故障した時だけ流れるものじゃないんですね。だから選定時に必要ってことですね。

その通りよ。では最後に電磁開閉器とサーマルリレーね。学くんはKⅡシリーズにサーマルプロテクタが内蔵されているのは知っているかしら？

もちろんですよ！過負荷などでモーターが決まった温度以上に熱くなったら、自動的に停止します。

その通りよ。電磁開閉器とサーマルリレーも目的は同じで、モーターが拘束されて大きな電流が流れたら電源を遮断する装置よ。だから、定格電流では作動しないで、拘束時の電流に遮断されるように選定する必要があるの。

そうなのですね。分かりました。

もう学くんも保護装置について回答できるわよね？

えっと …。これらの電流値はどこを探せば載っているんでしたっけ？

定格入力電流は、どの製品もカタログの仕様に電流値が載っているのは分かるわね。ACモーターの保護装置選定の場合は、Q&A「ACモーターに組み合わせるブレーカを選定しています。モーターに流れる電流値を教えてください。」を見れば掲載されているわ。

ACモーターはQ&Aを見ればばっちり選定できそうですね。

ACモーター以外の製品の突入電流は、技術データに記載されているわよ。

確認してみます！

今度こそ、学くんも保護装置について回答できるわよね？

はい！
