Q.ACモーターに組み合わせるブレーカを選定しています。モーターに流れる電流値を教えてください。

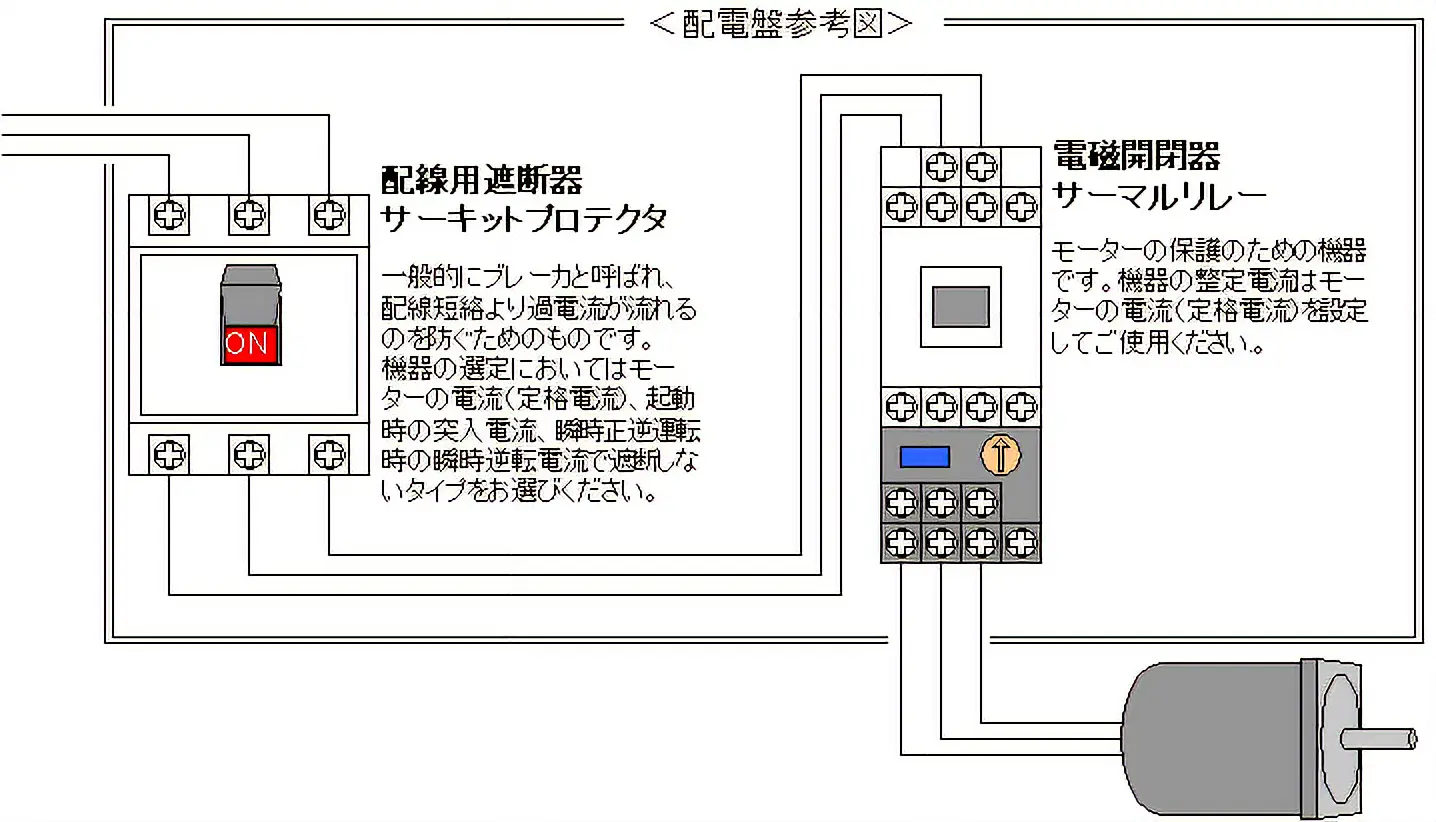

ACモーターに流れる電流は、カタログに「電流（定格電流）^※1」として記載されています。 そのほか、モーターに流れる電流には「突入電流^※2」「瞬時逆転電流^※3」「拘束電流^※4」があります。 下図のように対象とするブレーカの種類によって参考にする値が変わります。

電流の値はモーター、電圧、出力によって異なりますので、以下の表をご覧ください。

カタログに記載された電流（定格電流）を基準としたときの突入電流、瞬時逆転電流、拘束電流の比率（参考値）

突入電流を求める場合は次のような式になります。
インダクションモーター、単相100V、25Wの場合 ： 電流（定格電流） 0.48A
突入電流は、0.48×（3～5倍）＝1.44～2.4Aとなります。

※1　電流（定格電流）

電流（定格電流）：定格トルク、定格回転速度で回転しているときのトルクです。
サーマルリレーの整定電流はこの電流値で設定します。

※2　突入電流

モーター起動時に流れる電流です。無負荷の場合、突入電流が流れている時間は約0.1秒です。摩擦負荷、慣性負荷により突入電流の流れる時間は変わります。
配線用遮断器、サーキットプロテクタを選定する場合は、突入電流で遮断しないタイプをお選びください。

※3　瞬時逆転電流

レバーシブルモーターの瞬時逆転運転時に流れる電流です。無負荷時に瞬時逆転電流が流れている時間は約0.1秒です。
摩擦負荷、慣性負荷により瞬時逆転電流が流れる時間は変わります。配線用遮断器、サーキットプロテクタを選定する場合は、瞬時逆転電流で遮断しないタイプをお選びください。

※4　拘束電流

シャフトが拘束（ロック）されたときに流れる電流です。
サーマルリレーを選定する場合は、電流（定格電流）＝整定電流では遮断せず、かつ、拘束電流で遮断するタイプをお選びください。 ただし、1Wや6Wなどの小さいモーターの場合は、拘束電流が小さいためサーマルリレーでは遮断しない可能性があります。
モーターの保護をお考えの場合、インピーダンスプロテクトされているもの、またはサーマルプロテクタを内蔵しているモーターを選定してください。
インピーダンスプロテクト、サーマルプロテクトについてはこちら。
サーマルプロテクタ内蔵のモーターに関しては、ブレーキパックSB50Wと組み合わせて使用することで、サーマルプロテクタが働いたときの信号を出力することができます。
