トルクモーター Kシリーズ/ワールドKシリーズ
2TK3A-CW2J
モーター
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| モーター | 2TK3A-CW2J | 10,400円（8,840円） | 10日（数量：1～20） |
付属品

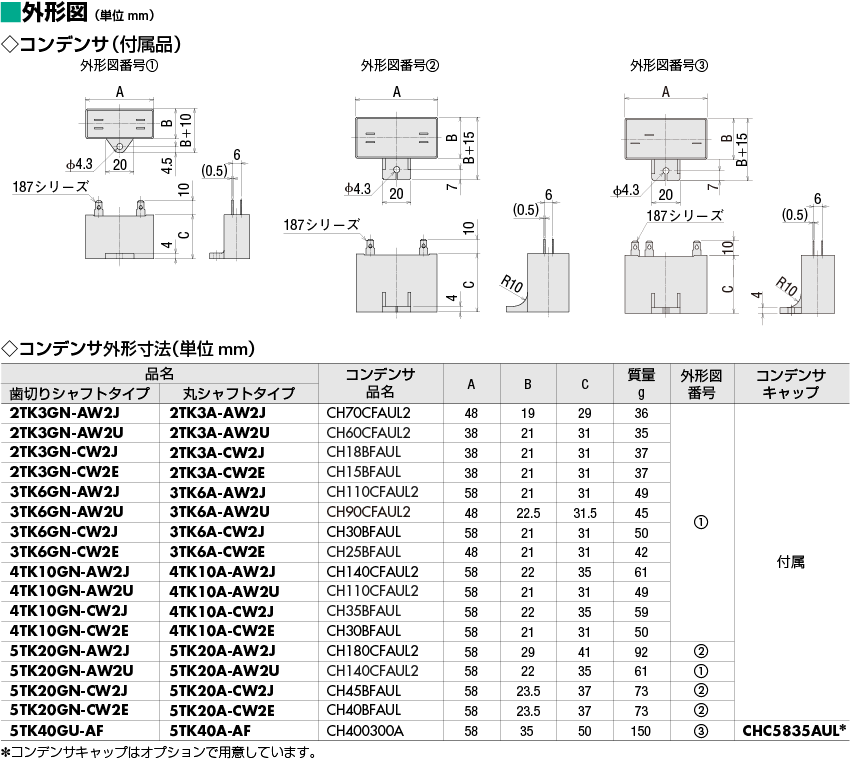

- モーター: コンデンサ、コンデンサキャップ

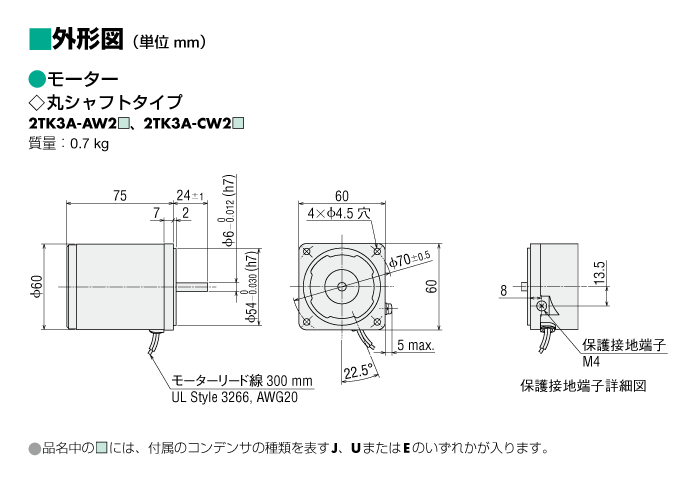

仕様
特性
データダウンロード
その他仕様
一般仕様
ワールドKシリーズ3W、6W、10W、20W
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 常温常湿において定格運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。 |
| 絶縁耐圧 | 常温常湿において定格運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。 |
| 温度上昇 | ギヤヘッドまたはそれと同等の放熱板※を装着し、常温常湿において定格運転後、抵抗法で巻線温度上昇を測定した値が80 ℃以下です。 |
| 耐熱クラス | 130（B） |
| 過熱保護装置 | サーマルプロテクタ内蔵（自動復帰型） 開放：130±5 ℃、復帰：85±20 ℃ |
| 使用周囲温度 | 単相50 V、単相100 V、単相200 V：−10 ～ +50 ℃（凍結のないこと） 単相60 V、単相110 V、単相115 V、単相220 V、単相230 V：−10 ～ +40 ℃（凍結のないこと） |
| 使用周囲湿度 | 85 %以下（結露のないこと） |
| 保護等級 | IP20 |
- ※ 放熱板のサイズ（材質：アルミニウム）
| モーターのタイプ | サイズ（mm） | 厚さ（mm） |
|---|---|---|
| 3 Wタイプ | 115×115 | 5 |
| 6 Wタイプ | 125×125 | |
| 10 Wタイプ | 135×135 | |
| 20 Wタイプ | 165×165 |
Kシリーズ40W
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 常温常湿において定格運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。 |
| 絶縁耐圧 | 常温常湿において定格運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。 |
| 温度上昇 | 常温常湿において定格運転後、温度計法で外被温度上昇を測定した値が45 ℃以下です。 |
| 耐熱クラス | 120（E） |
| 使用周囲温度 | −10 ～ +50 ℃（凍結のないこと） |
| 使用周囲湿度 | 85 %以下（結露のないこと） |
丸シャフトタイプの許容ラジアル荷重・許容アキシアル荷重
許容ラジアル荷重
| モーター | 許容ラジアル荷重 N | ||
|---|---|---|---|
| 取付角寸法□（mm） | 出力シャフト径φ（mm） | シャフト先端から 10mm |
シャフト先端から 20mm |
| 42 | 5 | 40 | - |
| 60 | 6 | 50 | 110 |
| 70 | 6 | 40 | 60 |
| 80 | 8 | 90 | 140 |
| 90 | 10 | 140 | 200 |
| 12 | 240 | 270 | |
許容アキシアル荷重
アキシアル荷重はできるだけかけないようにしてください。やむを得ずかける場合でも、モーター質量の半分以下としてください。
