仕様

特性

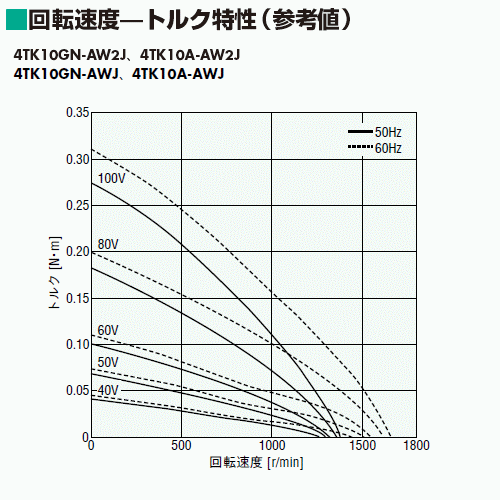

回転速度-トルク特性（参考値）

回転速度-トルク特性（参考値）

回転速度-トルク特性図の見方

回転速度-トルク特性図の見方

データダウンロード

その他仕様

一般仕様

ワールドKシリーズ3W、6W、10W、20W

項目	仕様
絶縁抵抗	常温常湿において定格運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。
絶縁耐圧	常温常湿において定格運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。
温度上昇	ギヤヘッドまたはそれと同等の放熱板※を装着し、常温常湿において定格運転後、抵抗法で巻線温度上昇を測定した値が80 ℃以下です。
耐熱クラス	130（B）
過熱保護装置	サーマルプロテクタ内蔵（自動復帰型）　開放：130±5 ℃、復帰：85±20 ℃
使用周囲温度	単相50 V、単相100 V、単相200 V：−10 ～ +50 ℃（凍結のないこと） 単相60 V、単相110 V、単相115 V、単相220 V、単相230 V：−10 ～ +40 ℃（凍結のないこと）
使用周囲湿度	85 %以下（結露のないこと）
保護等級	IP20

• ※ 放熱板のサイズ（材質：アルミニウム）

モーターのタイプ	サイズ（mm）	厚さ（mm）
3 Wタイプ	115×115	5
6 Wタイプ	125×125
10 Wタイプ	135×135
20 Wタイプ	165×165

Kシリーズ40W

項目	仕様
絶縁抵抗	常温常湿において定格運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。
絶縁耐圧	常温常湿において定格運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。
温度上昇	常温常湿において定格運転後、温度計法で外被温度上昇を測定した値が45 ℃以下です。
耐熱クラス	120（E）
使用周囲温度	−10 ～ +50 ℃（凍結のないこと）
使用周囲湿度	85 %以下（結露のないこと）

規格

法令・規格資料

対応している法令・規格の資料は製品詳細ページの「データダウンロード」タブからダウンロードしていただけます。
（ダウンロード可能なファイルの種類は製品によって異なります。）

各国の法令・規格の解説はこちらからご確認ください。

当社製品の機種ごとの安全規格対応状況はこちらからご確認ください。

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。
