ACプロペラファン
MRSシリーズ、可変速MRSシリーズ
MRS16-BUL

この製品の情報をまとめて印刷する

  • MRS16-BUL

    ファン

製品種別
品 名
定 価
(WEBショップ価格)
出荷日
ファン
MRS16-BUL
9,900円
(8,410円)
2日
出荷日は、15時までにご注文された場合です。詳細はこちら (ご注文内容、配達地域によっては日数がかかる場合もあります。)
必要なオプション品をファンと一緒に梱包したセット品をご用意しています。
(フィンガーガード付 : T-MRS16-BUL-G / フィルター付 : T-MRS16-BUL-F

オプションを選択

仕様・特性

仕様の見方についてはこちらをご覧ください。
  • UL
  • CSA_comp
  • VDE
  • CE
タイプ
ファン単体
サイズ
□160mm-62mm厚
接続形態
端子台
付加機能
なし
電圧 / 周波数 / 電流 / 入力
単相 100V / 50Hz / 0.47A / 39W
単相 100V / 60Hz / 0.46A / 41W
単相 110V / 60Hz / 0.48A / 48W
単相 115V / 60Hz / 0.49A / 51W
使用電圧範囲
±10%
回転速度
単相 100V / 50Hz: 2800r/min
単相 100V / 60Hz: 3250r/min
単相 110V / 60Hz: 3300r/min
単相 115V / 60Hz: 3300r/min
最大風量
単相 100V / 50Hz: 6.2m3/min
単相 100V / 60Hz: 7.3m3/min
単相 110V / 60Hz: 7.3m3/min
単相 115V / 60Hz: 7.3m3/min
最大静圧
単相 100V / 50Hz: 127Pa
単相 100V / 60Hz: 157Pa
単相 110V / 60Hz: 157Pa
単相 115V / 60Hz: 157Pa
騒音レベル
単相 100V / 50Hz: 49dB(A)
単相 100V / 60Hz: 52dB(A)
単相 110V / 60Hz: 53dB(A)
単相 115V / 60Hz: 53dB(A)
コンデンサ容量
3.0μF
材質
フレーム: アルミダイカスト
羽根: ポリカーボネート(難燃グレードV-0)
過熱保護
サーマルプロテクタ内蔵
軸受
ボールベアリング
質量
1.35kg
  • 特性図

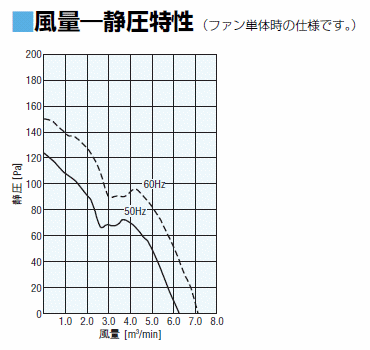

    特性図 特性図を拡大する

付属品

ファン、取扱説明書

外形図

  • 外形図(本体)

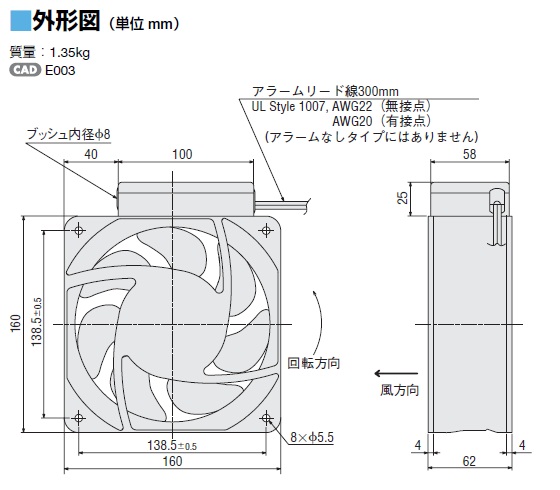

    外形図(本体) 外形図を拡大する

  • 取付穴参考寸法図

    取付穴参考寸法図 外形図を拡大する

データダウンロード

・3D CADについては、提携先のweb2CADサイトへリンクするものがあります。使用方法については、 こちら をご確認ください。
・カタログダウンロードはログイン不要です。その他のデータダウンロードはお手数ですがログインをお願いします。

CAD
2DCAD
ファン
3DCAD(Web2CAD連携)
ファン
カタログ(ログイン不要)
AC電源入力プロペラファン MRSシリーズ
取扱説明書
日本語
AC プロペラファン MRS シリーズ MRW18 タイプ 取扱説明書
英語
AC Axial Flow Fans MRS Series MRW18 type OPERATIONAL MANUAL
資料
UL認証書
CSA認証書
VDE認証書
CE適合宣言書

その他仕様

一般仕様

項目仕様
絶縁抵抗 常温常湿において連続運転後、コイル・ケース間をDC500Vメガーで測定した値が100MΩ以上あります。
絶縁耐圧 常温常湿において連続運転後、コイル・ケース間に50Hz、1.5kVを1分間印加しても異常を認めません。
温度上昇 常温常湿において最大風量時、連続運転後、温度が一定となったとき、温度計法で外被測定した値が30℃以下です。
使用電圧範囲 ±10%(各電圧共)
耐熱クラス UL/CSA 規格:105(A)、EN規格:120(E)
規格認証品以外、電気用品安全法:120(E)
過熱保護 EMUシリーズ:焼損防止回路内蔵
MU、MSシリーズ、MRE10、MRE12:インピーダンスプロテクト
MR、MRSシリーズ、MRE16、MRE18、MRE20:サーマルプロテクタ内蔵(自動復帰型) 開放・・・120±5℃、復帰 ・・・77±15℃
使用環境 別枠に記載
保存環境 別枠に記載
EMUシリーズ  フレーム:黒 羽根:黒
MU、MSシリーズ  フレーム:無塗装(アルミ地) 羽根:黒
MR、MRS、MREシリーズ  フレーム:ダークグレー  羽根:黒
材質
シリーズ フレーム 羽根
EMU EMU938 PBT(難燃グレード : V−0) PBT(難燃グレード:V-0)
EMU1238 ポリフェニレンオキシド(難燃グレード : V−1)
その他 アルミダイカスト ポリカーボネート(難燃グレード:V−0)

使用環境、保存環境

シリーズ使用環境※1保存環境※1※3環境規格
周囲温度※2周囲湿度周囲温度※2周囲湿度
EMUシリーズ −20~+75℃ 20~85%
(非結露)
−30~+75℃ 20~85%
(非結露)
EMRシリーズ −25~+65℃ 85%以下
(非結露)
−25~+70℃ 85%以下
(非結露)
MUシリーズ 防湿タイプ −30~+60℃ 95%以下(非結露)※5
絶対湿度36g/m3以下
−40~+70℃ 95%以下
(非結露)
ETSI規格に準拠※4
MUシリーズ 標準タイプ、MRSシリーズ 85%以下
(非結露)
85%以下
(非結露)
MREシリーズ(MRE16、MRE18、MRE20
MREシリーズ(MRE10、MRE12 −30~+50℃
MRSシリーズ □140mm-47mm厚 回転低下アラーム付 −20~+60℃ −20~+70℃
MRSシリーズ 可変速タイプ −10~+60℃
MSシリーズ
MRシリーズ −10~+50℃
※1

使用環境、保存環境は、結露、凍結、ファン以外の振動や外力がないことを条件としています。

※2

冷凍室のような −10℃以下に温度調節された環境では使用できません。

※3

保存環境は、輸送中を含めた短期間の値です。

※4

使用環境、保存環境については、以下の環境規格に準拠しています。
ETSI EN 300 019-2-1 Class 1.3E Storage
ETSI EN 300 019-2-2 Class 2.3 Transportation
ETSI EN 300 019-2-3 Class 3.4 Stationary use

※5

試験名称環境規格条件・試験内容
ヒートサイクル試験 ETSI EN 300 019-2-1
ETSI EN 300 019-2-2
ETSI EN 300 019-2-3
−40~+30℃ 5サイクル 温度勾配:1.0℃/分 低温(−40℃)高温(+30℃)放置時間:3時間
試験後に異常のないこと
低温放置試験 −45℃ 72時間放置 試験後に異常のないこと
  • 環境規定 ETSI
    ETSIは正式名称を European Telecommunications Standards Institute といい、ヨーロッパ圏の電気通信における標準仕様を策定するために設立された標準化機構です。
    ETSI EN 300 019シリーズは、機器の環境条件について定めたIEC 60721をもとにし、環境条件の定義や試験条件について具体的に明記した規格です。

規格

製品適用規格認定機関
ファン *1 UL 507 UL
CSA C22.2 No.113 CSA
EN 60950-1 VDE *2

*1 MRS16V-Bを除きます。

*2 MRS25タイプ、MRS□□-□Bタイプ、MRS18V2タイプはEN/IEC規格認定品ではありません。

CEマーキング

 ・
低電圧指令
 ・
EMC指令 (アラーム付タイプのみ)
 ・
エコデザイン(ErP)指令 (MRS25タイプのみ)
※ エコデザイン(ErP)指令に基づく製品情報はこちらからご確認ください。

有害物質

RoHS 指令(2011/65/EU)の規制値を超える物質は含有していません。


※ 製品含有化学物質規制への対応についてはこちらからご確認ください。


システム構成

システム構成

周辺機器

ファン用温度スイッチ

製品 特徴 定価
AM2-XA1
AM2-XA1
装置内の温度変化に応じて、ファンの運転・停止を自動でおこないます。
省エネルギー・低騒音など「環境」に関わる装置の性能アップに貢献します。

●設定温度範囲0~+60℃(設定誤差±5℃)
●指回し式ダイヤルにより、温度設定が簡単
●最適な気流循環設計のため、動作が安定
●コンパクトサイズ
 幅33mm×高さ70mm×奥行42.5mm
※各適用ファンモーターの使用可能台数については、こちらでご確認ください。

ご注意:
・三相タイプのファンには使用できません。
2,950円

セット品(プロペラファン)

製品特徴
セット品
セット品

写真は代表例です。

フィンガーガードやケーブルなどのオプションに加えて、取付用ねじをセットにしています。必要なものが一括で発注できますので、ご購入後すぐにご使用いただけます。

セット内容
(セット内容は製品によって異なります)

●ファン
●フィンガーガードまたはフィルター
●取付ねじ

ファン フィンガーガード 取付ねじ

イラストは代表例です。

●ケーブル
・電源接続用プラグコード(EMU・MUシリーズのみ)
・延長ケーブル(延長ケーブル付タイプのみ)

電源接続用プラグコード

イラストは代表例です。

オプションを選択する

その他オプション

選択 種別 品名 説明 外形図 定価
(WEBショップ価格)
出荷日
フィンガーガード FG16D 材質:鉄線
仕上げ:クロームメッキ
閲覧 1,000円
(850円)
2日
ステンレス製フィンガーガード FG16S 材質:ステンレス鋼
表面処理:電解研磨
閲覧 1,100円
(930円)
2日
フィルター FL16 フィルターメディア:30PPI 閲覧 1,600円
(1,360円)
2日
交換用フィルターメディア FLM16 フィルターメディア:30PPI 3,500円
(2,970円)
2日
