ネットワークコンバータ NETC01-ECT
-
回路
|
製品種別
|
品 名
|
定 価
(WEBショップ価格) |
出荷日
|
|---|---|---|---|
|
回路
|
NETC01-ECT
|
28,000円
(23,800円) |
5日
|
・出荷日は、15時までにご注文された場合です。詳細はこちら （ご注文内容、配達地域によっては日数がかかる場合もあります。）
・他社PLCとの接続について、接続ガイドをご用意しています。詳細は他社製品との組み合わせと接続をご覧ください。
・他社PLCとの接続について、接続ガイドをご用意しています。詳細は他社製品との組み合わせと接続をご覧ください。
仕様・特性
|
コントローラタイプ
|
ネットワークコンバータ
|
|---|---|
|
上位ネットワーク種類
|
EtherCAT
|
|
EtherCAT仕様 伝送速度
|
100Mbps
|
|
EtherCAT仕様 通信周期
|
マスタの設定に依存する
|
|
EtherCAT仕様 ノードアドレス
|
0∼255（00h∼FFh、初期値：01h）
|
|
EtherCAT仕様 最大使用バイト数
|
300バイト
|
|
EtherCAT仕様 通信プロトコル
|
EtherCAT専用プロトコル（CoE）、プロファイルタイプ：CiA301対応
|
|
EtherCAT仕様 通信ケーブル
|
カテゴリ5 ストレートケーブル（ツイストケーブル）
|
|
RS-485通信仕様 電気的特性
|
EIA-485準拠、ストレートケーブル
ツイストペア線使用(TIA/EIA-568B CAT5e以上推奨)において、通信ケーブルの総延長を50mとする。 |
|
RS-485通信仕様 通信方式
|
半二重通信、調歩同期方式(8ビット、1ストップビット、パリティなし)
|
|
RS-485通信仕様 伝送速度
|
625,000bps
|
|
RS-485通信仕様 プロトコル
|
10バイト固定長フレーム、バイナリ転送
|
|
RS-485通信仕様 最大接続台数
|
16軸
|
|
電源電圧
|
DC24V±10%
|
|
消費電流
|
0.2A
|
|
質量
|
0.15kg
|
付属品

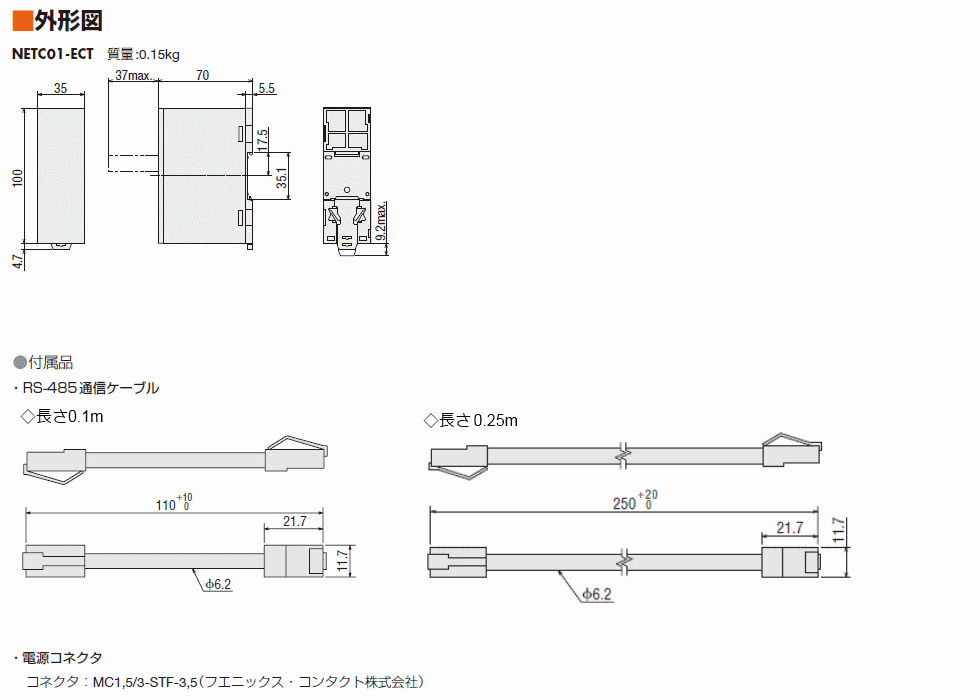

ネットワークコンバータ、RS-485通信用ケーブル(2本)、CN1用コネクタ(3ピン)、取扱説明書外形図
-
ネットワークコンバータ
データダウンロード
・3D CADについては、提携先のweb2CADサイトへリンクするものがあります。使用方法については、 こちら をご確認ください。
・カタログ、取扱説明書ダウンロードはログイン不要です。その他のデータダウンロードはお手数ですがログインをお願いします。
|
CAD
|
2DCAD
|
ネットワークコンバータ
|
3DCAD(Web2CAD連携)
|
ネットワークコンバータ
|
|---|---|---|---|
|
カタログ（ログイン不要）
|
ネットワークコンバータ EtherCAT対応 NETC01-ECT
|
||
|
取扱説明書（ログイン不要）
|
日本語
|
ネットワークコンバータ EtherCAT対応 NETC01-ECT ユーザーズマニュアル
|
英語
|
Network converter EtherCAT compatible NETC01-ECT USER MANUAL
|
|
資料
|
CE適合宣言書
|
||
|
ESIファイル
|
|||
その他仕様
RS-485仕様
| 項目 | 内容 |
|---|---|
| 電気的特性 | EIA-485準拠、ストレートケーブル ツイストペア線使用（TIA/EIA-568B CAT5e以上推奨）において、通信ケーブルの総延長を50mまでとする。※ |
| 通信方式 | 半二重通信、調歩同期方式（8ビット、1ストップビット、パリティなし） |
| 伝送速度 | 625kbps |
| プロトコル | 10バイト固定長フレーム、バイナリ転送 |
- ※
- 配線・配置によりモーターケーブルや電源ケーブルから発生するノイズが問題になる場合は、シールドするかフェライトコアを使用してください。
一般仕様
| 項目 | 内容 | |
|---|---|---|
| 絶縁抵抗 | 以下の通りにDC500Vメガーにて測定した値が100MΩ以上あります。 ・FG端子－電源端子間 |
|
| 絶縁耐圧 | 以下の通りにAC500V 50/60Hzを1分間印加しても、異常を認めません。 ・FG端子－電源端子間 |
|
| 使用環境 （動作時） |
周囲温度 | 0～+40℃（凍結のないこと） |
| 周囲湿度 | 85%以下（結露のないこと） | |
| 海抜 | 1000m以下 | |
| 雰囲気 | 腐食性ガス・塵埃がないこと。水・油が直接かからないこと。 | |
| 使用環境 （保存・輸送時） |
周囲温度 | −25～+70℃（凍結のないこと） |
| 周囲湿度 | 85%以下（結露のないこと） | |
| 海抜 | 3000m以下 | |
| 雰囲気 | 腐食性ガス・塵埃がないこと。水・油が直接かからないこと。 | |
ご注意
- 絶縁抵抗測定、絶縁耐圧試験をおこなうときは、周辺機器を切り離してください。
ケーブル・周辺機器を選択する
その他周辺機器
| サポートソフト用通信ケーブル | CC05IF-USB | サポートソフトの通信ケーブルです。PCインターフェースケーブル（5m）とUSBケーブル（0.5m）のセットです。 | 10,000円
(8,500円) |
5日 | ||
| データ設定器 | OPX-2A | 各種データの設定(編集・モニタ・操作)がおこなえます。通信ケーブル(5m)付属 | 閲覧 | 15,000円
(12,750円) |
5日 |
