ネットワークコンバータ
- ゲートウェイ経由
- 各種FAネットワークでドライバを制御
特徴 | ネットワークコンバータ
以下の通信プロトコルに対応したネットワークコンバータをご用意しています。
特徴
ネットワークコンバータは、各種FAネットワークの通信プロトコルを当社独自のRS-485通信プロトコルへ変換するゲートウェイです。
各種FAネットワークの環境下で、当社のRS-485対応製品を制御できるようになります。
EtherCAT通信で使用した場合の構成例
かんたん接続
ネットワークコンバータとRS-485通信対応製品の接続は、付属ケーブル1本で完了します。
ラインアップ
通信プロトコル | CC-Link Ver.2対応 |
CC-Link Ver.1.1対応 |
MECHATROLINK-II | MECHATROLINK-III | EtherCAT |
---|---|---|---|---|---|
製品名 |
NETC02-CC 仕様の詳細は こちら |
NETC01-CC 仕様の詳細は こちら |
NETC01-M2 仕様の詳細は こちら |
NETC01-M3 仕様の詳細は こちら |
NETC01-ECT 仕様の詳細は こちら |
最大接続台数 | 16 | 12 | 16 | ||
コンバータの設定方法 | 本体の操作パネル | CC-Link通信 | - | - | EtherCAT通信 |
サポートソフト MEXE02(無料ダウンロード) | |||||
USBケーブル 規格 : USB2.0 ( フルスピード) 形状 : A to miniB |

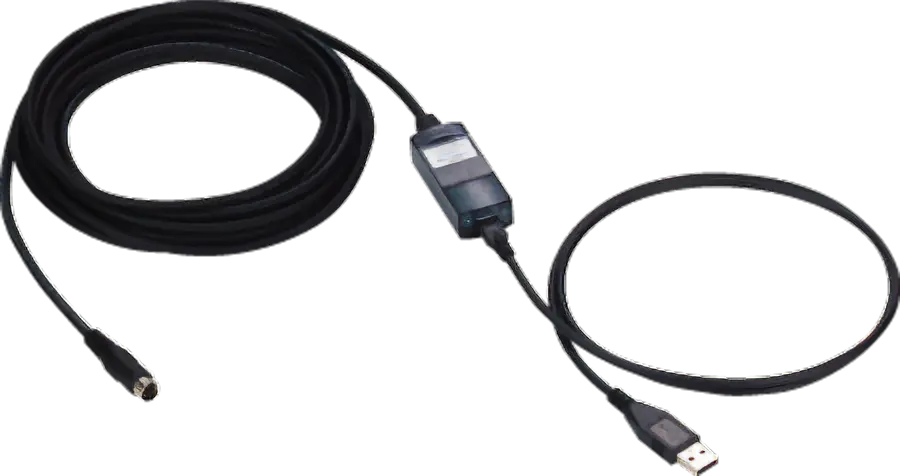

サポートソフト用 通信ケーブル CC05IF-USB(別売) | ||||
- | データ設定器※ OPX-2A(別売) |
- ※ データ設定器は、通信時間のスキャンタイムのモニタなどにも使用できます。
NETC02-CC よくあるご質問
CC-Link Ver.2対応 NETC02-CCに関するご質問に、Q&A形式でお答えします。
対応製品
対応製品をご紹介します。
ブラシレスモーター
- AC
- 単相100-120V入力、単相/三相200-240V入力
- DC
- 24/48V入力
シリーズ | 電源入力 |
---|---|
BLEシリーズ RS-485通信タイプ |
AC |
BLVシリーズ | DC |
ステッピングモーター/電動アクチュエータ
- AC
- 単相100-120V、単相/200-240V入力
- DC
- DC24V入力
シリーズ | 電源入力 |
---|---|
RKⅡシリーズ 位置決め機能内蔵タイプ |
AC |
CRKシリーズ 位置決め機能内蔵タイプ |
DC |
DRLⅡシリーズ 位置決め機能内蔵タイプ |
DC |
αSTEP/電動アクチュエータ
- AC
- 単相100-120V、単相/200-240V入力
- DC
- DC24/48V入力
シリーズ | 電源入力 |
---|---|
ARシリーズ 位置決め機能内蔵タイプ |
AC/DC |
DGⅡシリーズ | AC/DC |
αSTEP バッテリレス アブソリュートセンサ搭載/電動アクチュエータ
- AC
- 単相100-120V、単相/三相200-240V入力
- DC
- DC24/48V入力
製品種類 | AZシリーズ ドライバ 電源入力 | |||
---|---|---|---|---|
(モーターまたは電動アクチュエータ) | シリーズ |
単軸ドライバ 位置決め機能内蔵タイプ |
単軸ドライバ RS-485通信付きパルス列入力タイプ |
miniドライバ RS-485通信タイプ |
αSTEP | AZシリーズ | AC/DC | AC/DC | DC |
電動スライダ | EZSシリーズ | AC/DC | AC/DC | DC |
EASシリーズ | AC/DC | AC/DC | DC | |
EZSHシリーズ | AC | AC | - | |
電動シリンダ | EACシリーズ | AC/DC | AC/DC | DC |
コンパクト電動シリンダ | DRシリーズ | DC | DC | DC |
DRS2シリーズ | ||||
ラック・ピニオンシステム | Lシリーズ | AC/DC | AC/DC | DC |
電動グリッパ | EHシリーズ | DC | DC | DC |
中空ロータリーアクチュエータ | DGⅡシリーズ | AC/DC | AC/DC | DC |
設計支援
お客様の装置設計、立ち上げ時間短縮に貢献します。
他社製品との組み合わせと接続
当社製品と、他社「タッチパネル」や「PLC」との接続に関する情報を掲載しています。
対象メーカーの画面サンプルや接続ガイドをダウンロードいただけるほか、当社製品と他社機器と直接接続が可能な通信ケーブルについても ご案内しています。
プログラム設計・立ち上げの時間短縮に貢献できますので、ぜひご活用ください。
対象メーカー:
シュナイダーエレクトリックホールディングス株式会社 / 発紘電機株式会社 /
三菱電機株式会社 / 株式会社キーエンス / オムロン株式会社 /
株式会社日立産機システム / 株式会社安川電機
ネットワーク対応製品専用ダイヤル
オリエンタルモーターのネットワーク対応製品についての専用窓口です。
当社ネットワーク製品に関する内容についてお気軽にお電話ください。
- ※ EtherCAT®はBeckhoff Automation GmbH(ドイツ)よりライセンスを受けた特許取得済み技術であり、登録商標です。
EtherCATR is registered trademark and patented technology, licensed by Beckhoff Automation GmbH, Germany. - ※ MECHATROLINKはMECHATROLINK協会の登録商標です。
- ※ CC-LinkはCC-Link協会の登録商標です。
