コンベアの課題を解決するモーターの活用提案

搬送コンベアにはインダクションモーター＋インバータの組み合わせが多い中で「ブラシレスモーター」という新たな選択肢が出てきています。コンベアに新たな価値を提供する、ブラシレスモーターの活用方法を紹介していきます。

設置スペースが狭いため、コンベア側面の出っ張りを減らしたい

トルク・取付角寸法が同等のインダクションモーターと比較した場合、ブラシレスモーターでは次のようなメリットがあります。

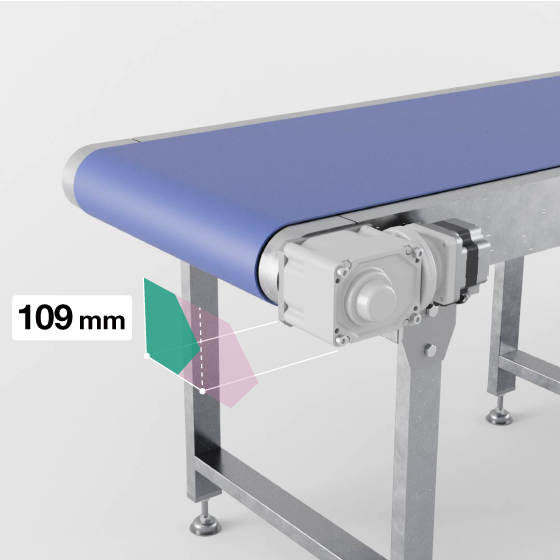

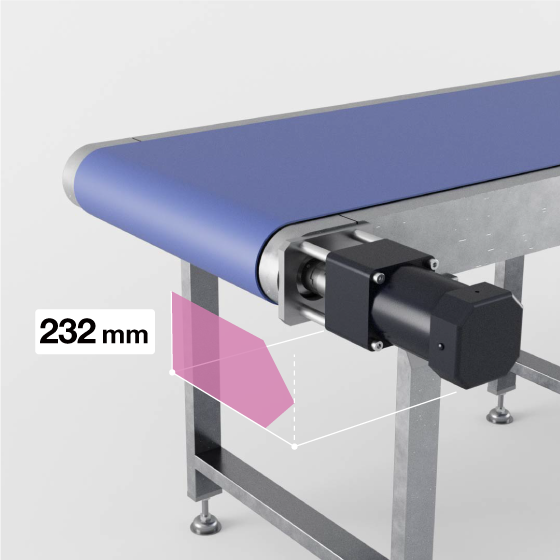

• モーターによる出っ張りを約5割削減（232mm → 109mm）
• ギヤヘッドが中空軸構造のため、カップリングなどの部品による出っ張りを削減

用途	ベルトコンベア
モーターの種類	インダクションモーター	ブラシレスモーター
モーターの仕様/品名	モーター：出力200W ギヤヘッド：減速比25	モーター：BLM5200HPK（出力200W） ギヤヘッド：5XH50S（減速比50)

モーターが重たいため、コンベアへの組み付けやメンテナンスが大変

トルク・取付角寸法が同等のインダクションモーターと比較した場合、ブラシレスモーターでは次のようなメリットがあります。

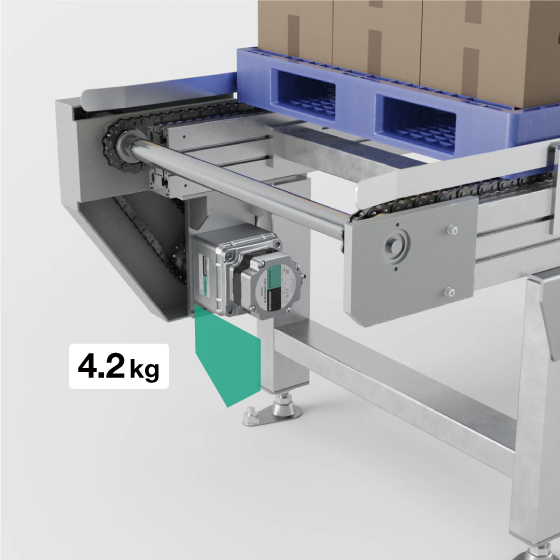

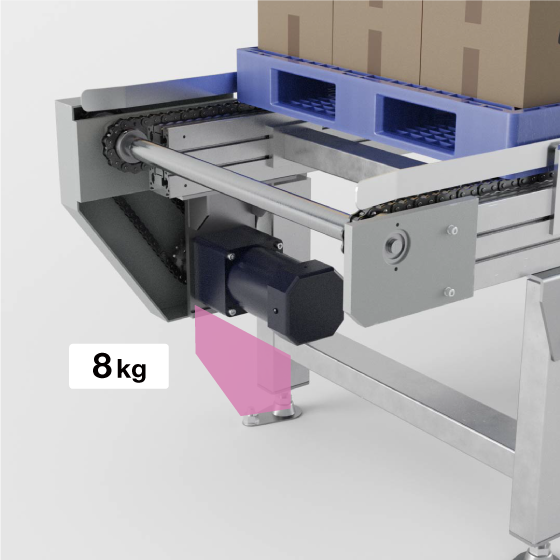

• モーターによる質量を約5割削減（8kg → 4.2kg）
• 作業者の負担を削減

用途	チェーンコンベア
モーターの種類	インダクションモーター	ブラシレスモーター
モーターの仕様/品名	モーター：出力200W ギヤヘッド：減速比25	モーター：BLM6200S-GFV（出力200W） ギヤヘッド：GFV6G50（減速比50)

小型の装置にコンベアを組み込みたい

トルク・取付角寸法が同等のインダクションモーターと比較した場合、ブラシレスモーターでは次のようなメリットがあります。

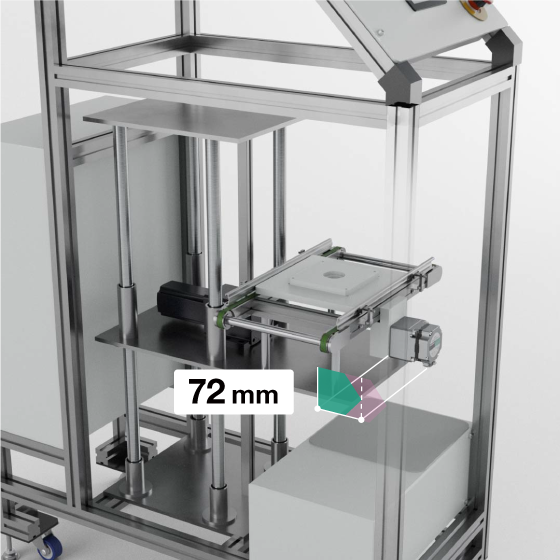

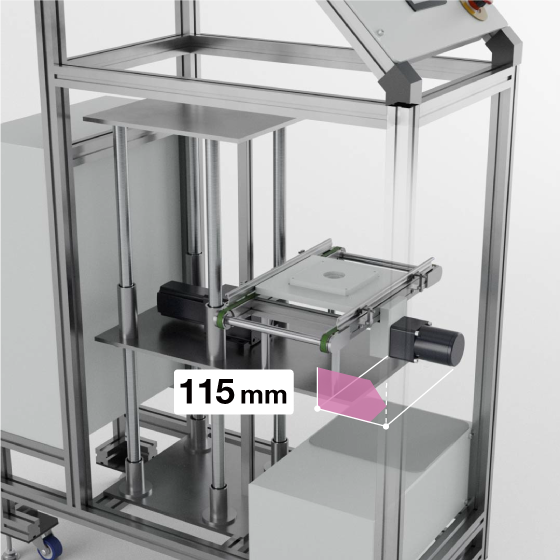

• モーターによる出っ張りを約4割削減（115mm → 72mm）
• 装置の小型化、占有面積（フットプリント）の削減に貢献

用途	ベルトコンベア×組み込み装置
モーターの種類	インダクションモーター	ブラシレスモーター
モーターの仕様/品名	モーター：出力6W ギヤヘッド：減速比25	モーター：BLM230-GFV2（出力30W） ギヤヘッド：GFV2G10（減速比10)

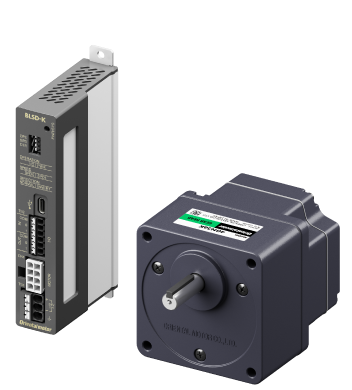

ブラシレスモーターの技術情報 1

ブラシレスモーターはローターに永久磁石を使っているため、インダクションモーターに比べて小型・薄型・軽量・高出力です。
