ロータリーエンコーダ
インクリメンタル形
- 取付寸法Φ30 mm/Φ40 mm、防塵・防滴IP65タイプも用意
- 100～4000 P/R（14種類）の分解能
- ラインドライバ出力、電圧出力、オープンコレクタ出力（電源電圧DC5～24 V）
- 定価 9,500 円～16,600 円
特徴 | ロータリーエンコーダ インクリメンタル形
小型・薄型・軽量のインクリメンタル形エンコーダ
コンパクトサイズ・軽量で装置の小型化に貢献
小型・薄型・軽量のため、狭い場所にも設置できます。粉じんや水滴が飛散する環境でも使用できるIP65タイプも用意しています。

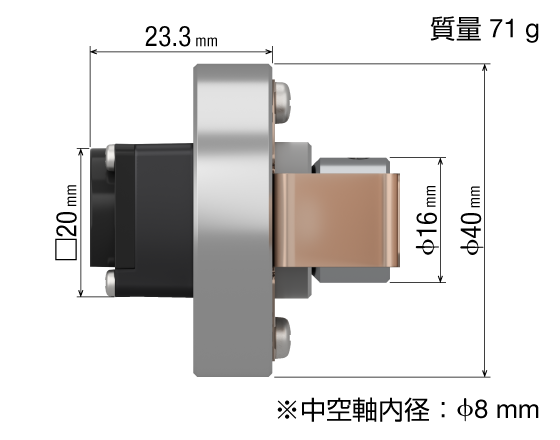

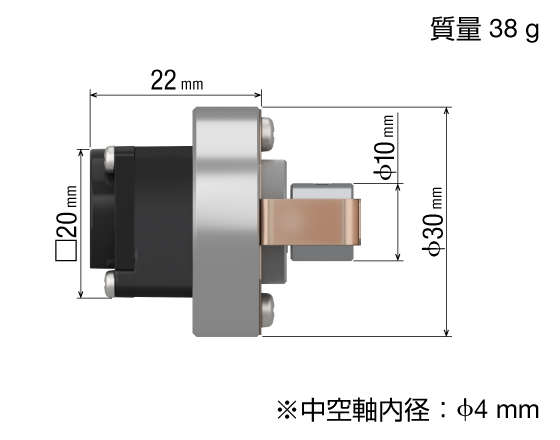

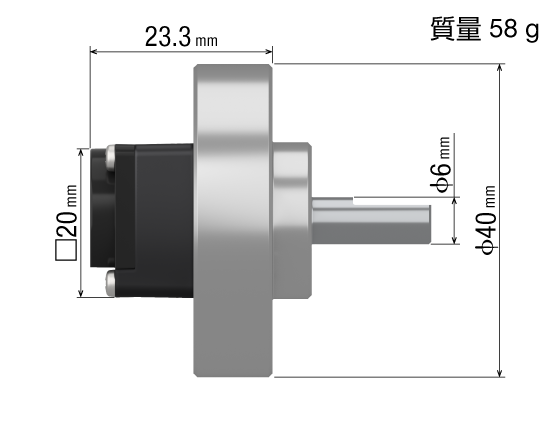

| 丸シャフトタイプ | 中空軸タイプ | 防塵・防滴（IP65）タイプ | |
|---|---|---|---|
| 取付寸法Φ30 mm |
|
|
- |
| 取付寸法Φ40 mm |
|
|
|
粉塵・結露に強い耐環境性能
磁気式エンコーダのため、ごみや結露、振動の影響を受けにくく、安定した性能を維持できます。
短納期・リーズナブルな価格
出荷日：5日（数量：1〜10）
定価： 9,500 円～16,600 円
高温環境でも使用可能
オープンコレクタ出力は70℃、ラインドライバ出力※、電圧出力は85℃までの環境下で使用可能
- ※ 防塵・防滴IP65タイプは、オープンコレクタ出力、ラインドライバ出力共に70℃までとなります。
14種類の分解能で幅広い用途に対応
分解能は100～4000 P/R。ステッピングモーターと組み合わせやすい分解能と角度割り出しに適した分解能など14種類をご用意しました。

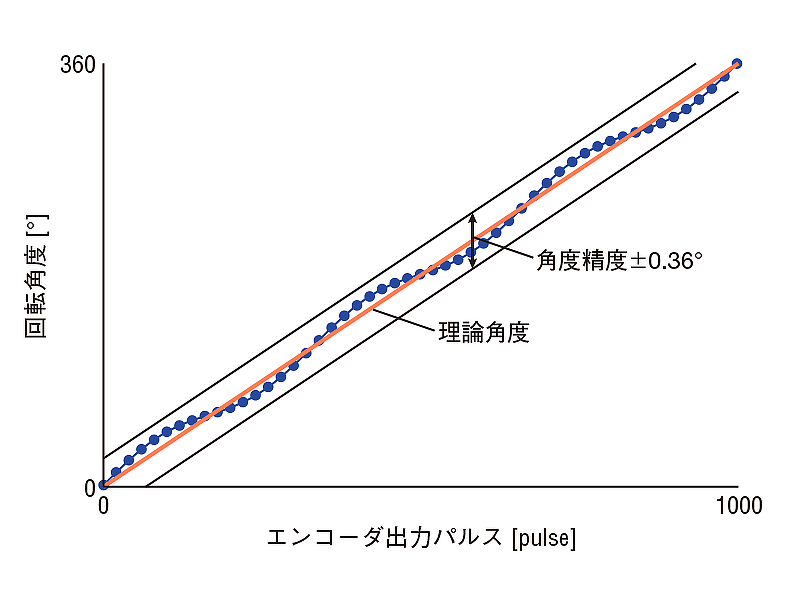

角度精度：±0.36°で高信頼性
オリエンタルモーターの磁気式エンコーダは、角度精度±0.36°を仕様としています。
角度精度とは、実際の回転角度とエンコーダから出力される角度の誤差です。
これにより、装置立ち上げ時の検証負担を軽減することができます。
Z相信号で原点精度向上

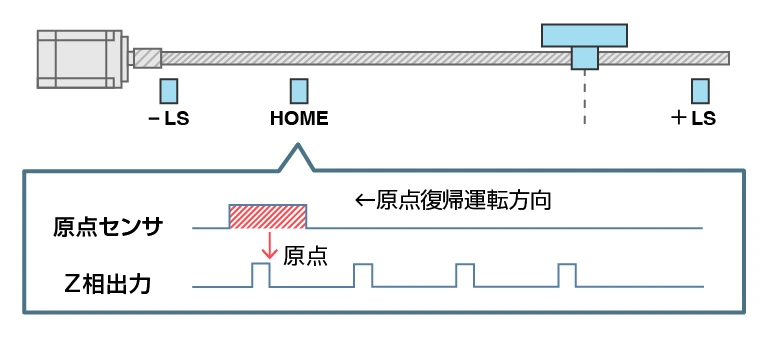

原点復帰時にZ相信号がない場合、原点位置の精度はHOMEセンサの精度に依存します。運転速度や周囲温度の変化により、原点精度にばらつきが生じます。
Z相信号はモーター1回転につき1回だけ出力されるため、原点復帰時にZ相出力を併用すると精度が向上します。
機械原点とZ相信号の位置合わせが簡単です

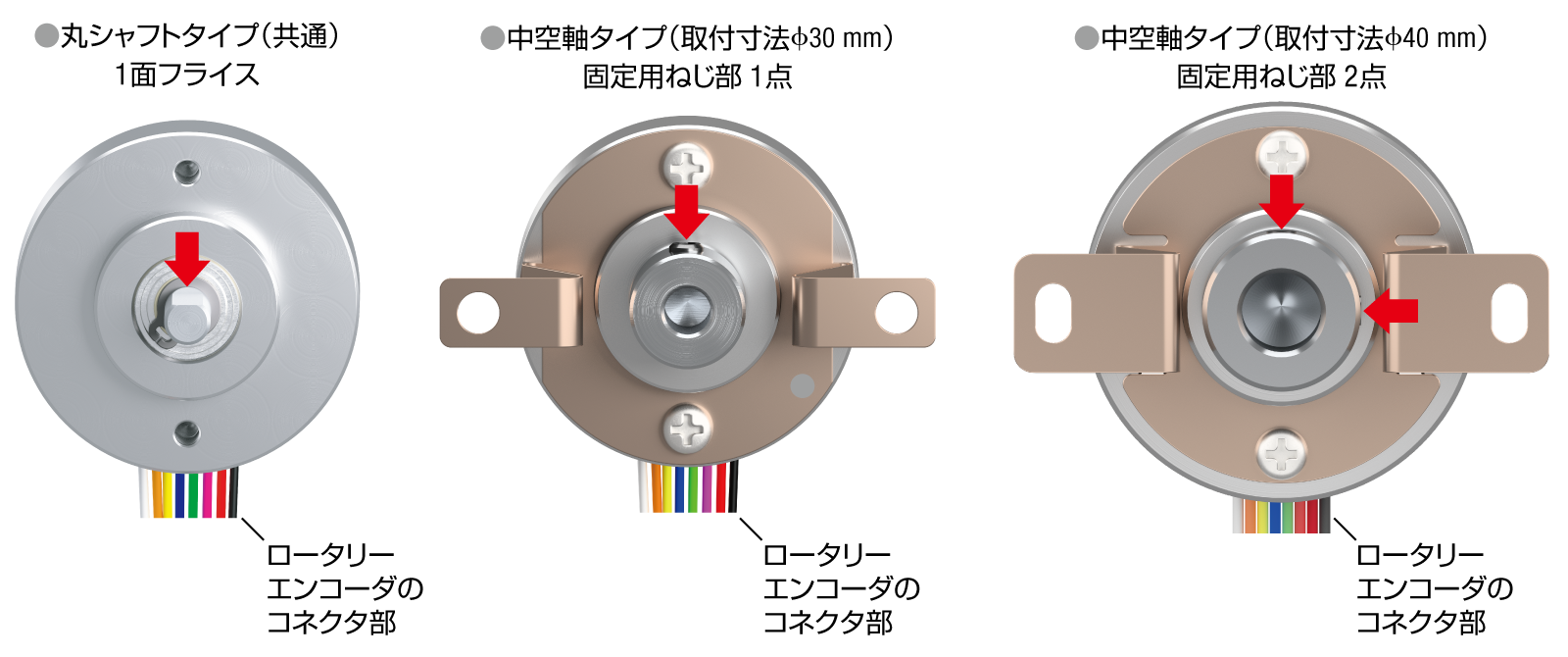

Z相信号は、エンコーダコネクタ部を下向きにした状態で、シャフトフライスカット部（丸シャフトタイプ）または固定用ねじ部（中空軸タイプ）が赤矢印の位置にある時に、1周に1回出力されます。
エンコーダ信号のダイレクト制御により、システムのコストダウンが可能

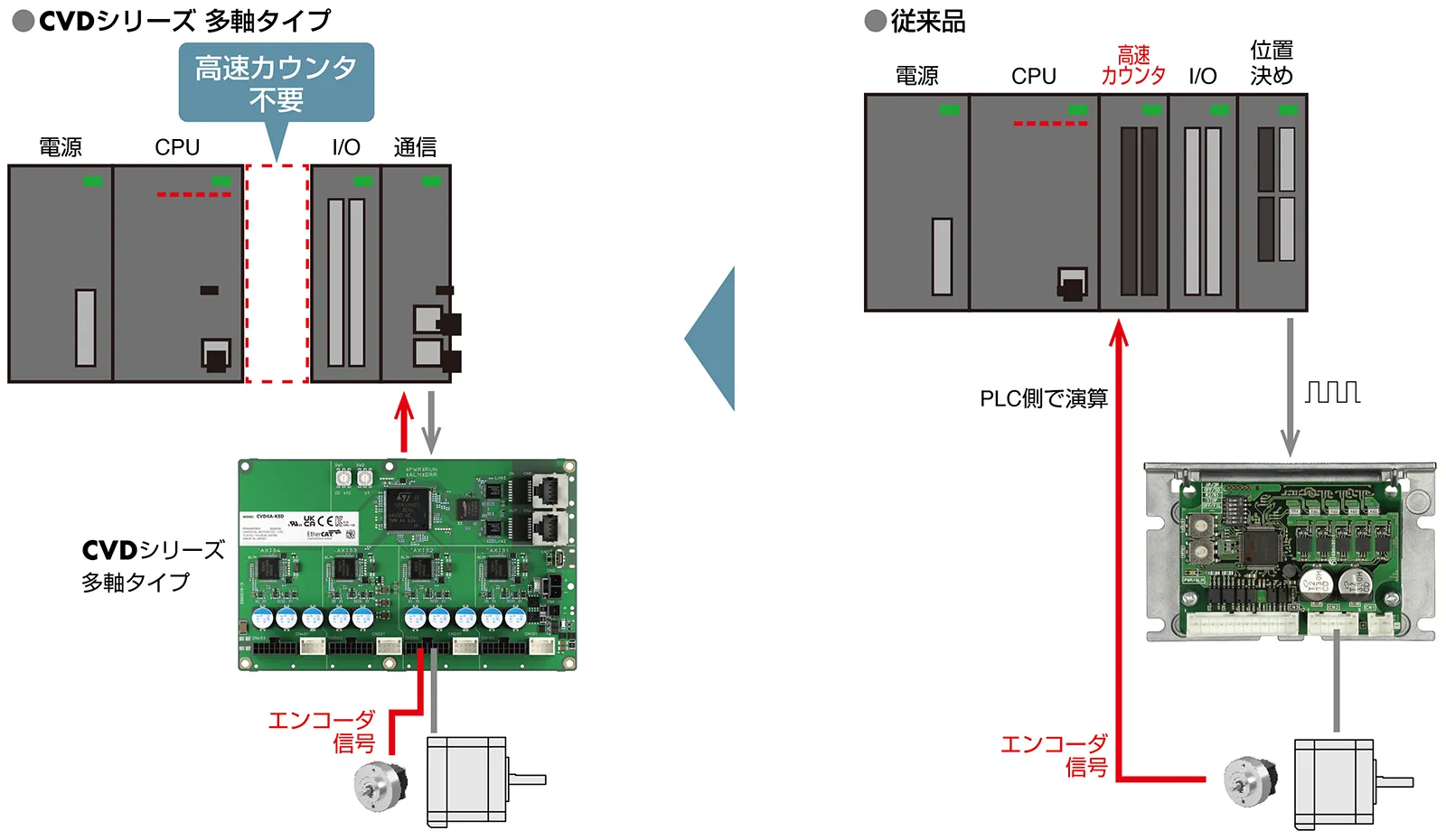

CVDシリーズと組み合わせて使用すると、エンコーダ情報を直接取り込み、位置偏差を監視して動作異常を検出できます。高速カウンタが不要となり、上位制御機器のコストを削減できます。
- ※ CVDシリーズ対象製品：Sタイプ（SPI通信制御）、フルクローズド制御タイプ、多軸タイプ
防塵・防滴IP65タイプ
ロータリーエンコーダをカバーで覆って対応していませんか？
防塵・防滴性能を備えたIP65仕様のため、粉じんや水滴の影響を受けずに使用できます。
カバーが不要でそのまま設置可能です。

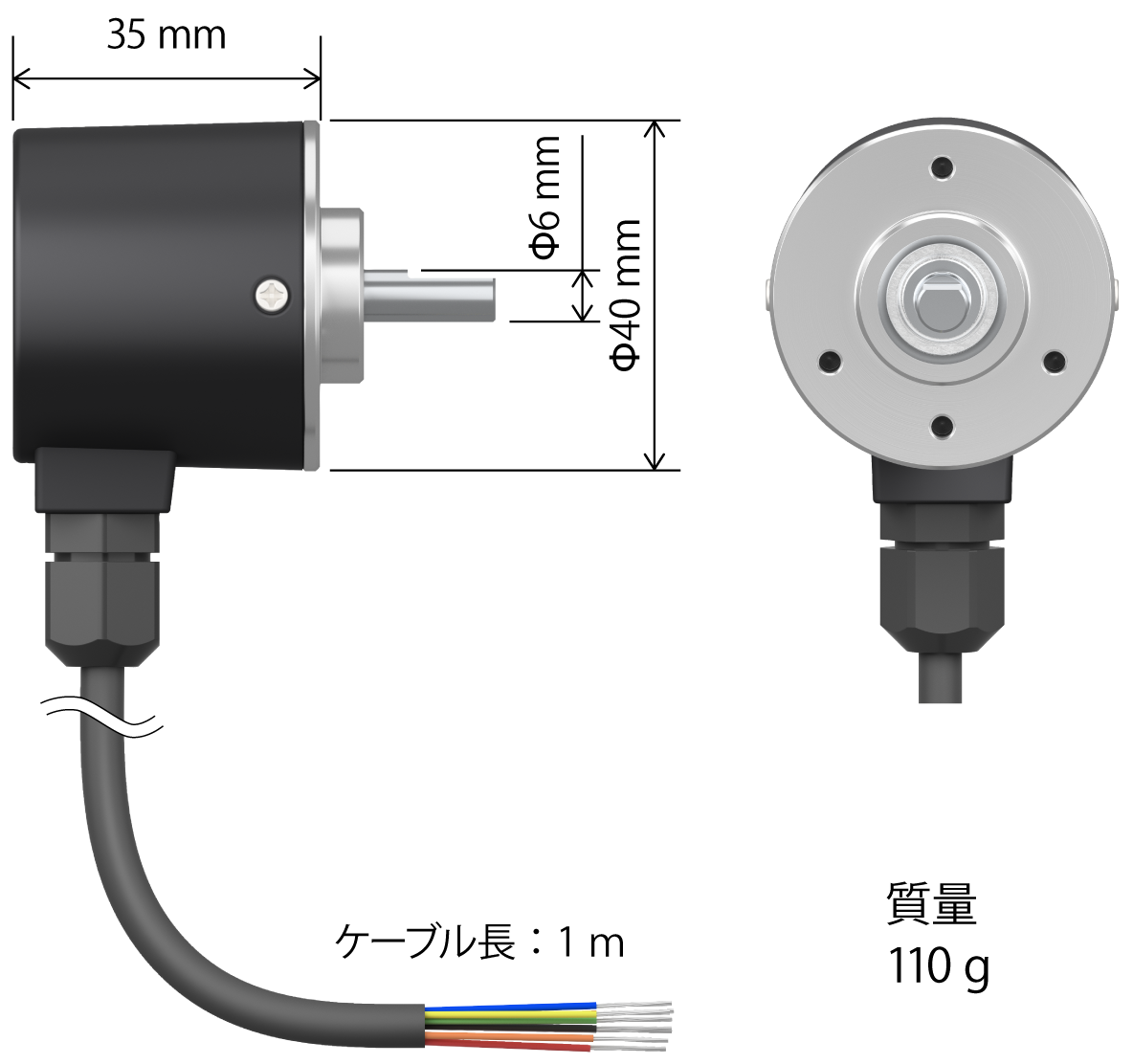

小型で軽量。ケーブル一体型構造。
