ステッピングモーター PKPシリーズ／CVDシリーズ多軸タイプ EtherCAT対応
- DC入力、EtherCAT対応、最大4軸制御
- 小型、軽量、省配線、省スペース
- 2相／5相モーター、電動アクチュエータを併用可能
- EtherCAT通信での同期運転可能
- エンコーダ情報取り込み、電磁ブレーキ自動制御機能など搭載
CVDシリーズ多軸タイプ EtherCAT対応に、2軸ドライバと4軸ドライバ取付プレート付（コネクタ形状：ストレート）を追加
特徴 | ステッピングモーター PKPシリーズ／CVDシリーズ多軸タイプ EtherCAT対応
性能の向上
低振動・高トルク・高効率化についてご紹介します。
低振動化
フルデジタル制御のフルタイムマイクロステップ駆動によって振動レベルを大幅に改善し、全速度域で低振動化を実現しました。

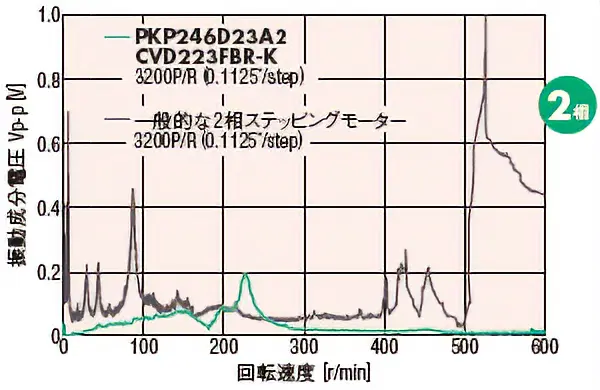

全速度域で振動特性を大幅に改善

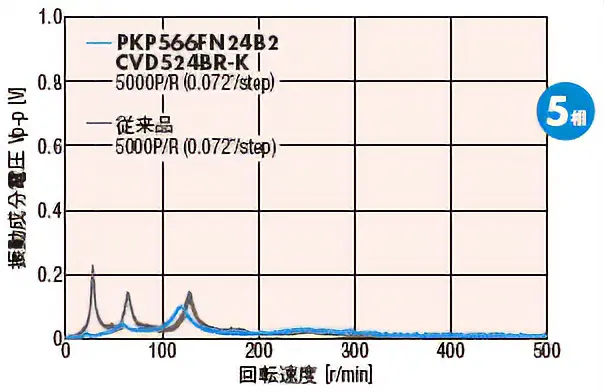

5相モーターでさらに低振動化
高トルク化
高電流駆動ドライバと、最適巻線設計モーターの組み合わせで高トルク化を実現演しました。
- PKPシリーズ モーター：巻線設計の見直しによる高トルク化
- CVDシリーズ ドライバ：駆動回路の高効率化により高電流駆動が可能

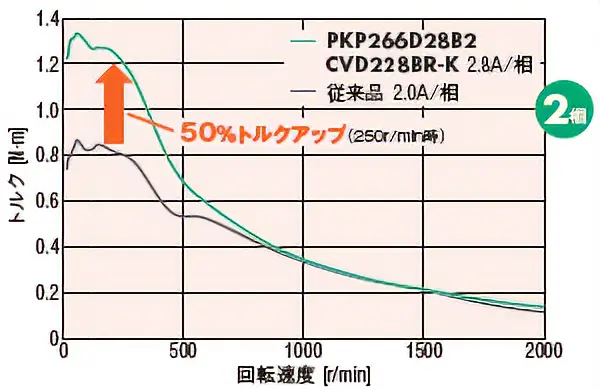

2相モーター 低速域でトルクアップ

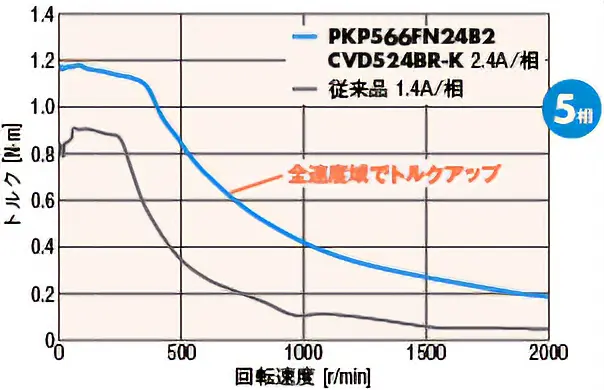

5相モーター 全速度域でトルクアップ
高効率設計
CVDシリーズは、従来品に比べて出力電流を増加することで高トルク化を実現しました。出力電流を増加できるように、発熱量低減を配慮した設計になっています。
多軸タイプ EtherCAT対応ドライバの特徴
EtherCAT通信に対応した小型・軽量の2軸、4軸制御ドライバです。2相・5相ステッピングモーターや電動アクチュエータとの併用が可能で、装置の省配線・省スペース化を実現します。
ラインアップ
| 品名 | 軸数 | ドライバ形状 | 電源入力 | 定価 |
|---|---|---|---|---|
| NEWCVD2AB-KED | 2軸 | 取付プレート付 | DC24V | 64,700円 |
| NEWCVD2ABR-KED | 取付プレート付ライトアングル | 64,700円 | ||
| NEWCVD2A-KED | 取付プレートなし | 62,700円 | ||
| NEWCVD2AR-KED | 取付プレートなしライトアングル | 62,700円 | ||
| NEWCVD4AB-KED | 4軸 | 取付プレート付 | 99,000円 | |
| CVD4ABR-KED | 取付プレート付ライトアングル | 99,000円 | ||
| CVD4A-KED | 取付プレートなし | 96,800円 | ||
| CVD4AR-KED | 取付プレートなしライトアングル | 96,800円 |
組み合わせ可能なステッピングモーター・電動アクチュエータ
- CVDシリーズ多軸タイプドライバと組み合わせ可能な製品をご紹介します。
- 入力電流0.5～3.0 A※（1軸あたり）のモーターを接続できます。
4軸ドライバ：ドライバ1台につき最大12 A
2軸ドライバ：ドライバ1台につき最大6 A - 真空モーターとの組み合わせも可能ですが、組み合わせの条件などの確認が必要です。 詳細は当社にお問い合わせください。
- ※ 組み合わせる製品によって異なります。
ステッピングモーター（DC電源入力）
| 適用シリーズ | 組み合わせ製品※1 | 定格電流 [A/相] |
参考 |
|---|---|---|---|
| 2相ステッピングモーター PKPシリーズ バイポーラ 4本リード線 |
PKP203D06A2 | 0.6 | 品名の見方 |
| PKP213D05■ | 0.5 | ||
| PKP214D06■ | 0.6 | ||
| PKP22□D15■、PKP22□D15■2、PKP22□MD15■ | 1.5 | ||
| PKP23□D15■ | 1.5 | ||
| PKP23□D23■ | 2.3 | ||
| PKP24□D08■2 | 0.8 | ||
| PKP24□D15■、PKP24□D15■2、PKP24□MD15■、PKP24□MD15■2 | 1.5 | ||
| PKP24□D23■、PKP24□D23■2 | 2.3 | ||
| PKP25□D28■A2 | 2.8 | ||
| PKP26□D14■2 | 1.4 | ||
| PKP262FD15A | 1.5 | ||
| PKP26□D28■、PKP26□D28■2、PKP26□MD28■、PKP26□MD28■2 | 2.8 | ||
| 5相ステッピングモーター PKP／PKシリーズ |
PKP52□MN03、PKP52□N03 | 0.3 | 品名の見方 |
| PKP52□MN07、PKP52□N07 | 0.7 | ||
| PKP52□N12 | 1.2 | ||
| PKP54□MN、PKP54□N18■ 、PKP54□N18■2 | 1.8 | ||
| PKP56□FMN、PKP56□FN24■2 | 2.4 | ||
| PK513、PK52□P | 0.35 | ||
| PK52□H、PK54□ | 0.75 | ||
| PK56□※2 | 1.4 |
- ※1 品名の一部を記載しています。ここに記載されている品名が含まれる製品と組み合わせることができます。ただし電圧出力タイプ、オープンコレクタ出力タイプのエンコーダ付モーターは対象外です。
品名の□には、モーターケースの長さを表わす数字が入ります。
品名の■には、形状を表わすA（片軸）、B（両軸）、およびM（電磁ブレーキ付）のどれかが入ります。 - ※2 定格電流が1.4 A/相のモーターが対象です。
電動アクチュエータ（DC電源入力）
| 適用シリーズ | 組み合わせ製品※ | 定格電流 [A/相] |
参考 |
|---|---|---|---|
| 中空ロータリーアクチュエータ DHシリーズ |
DHM28PAK2、DHM42PAK | 0.75 | 品名の見方 |
| コンパクト電動シリンダ DRLⅡシリーズ |
DRLM20 | 0.35 | 品名の見方 |
| DRLM28、DRLM42 | 0.75 | ||
| DRLM60 | 1.4 |
- ※ 品名の一部を記載しています。ここに記載されている品名が含まれる製品と組み合わせることができます。
