中空ロータリーアクチュエータ DHシリーズ

特徴

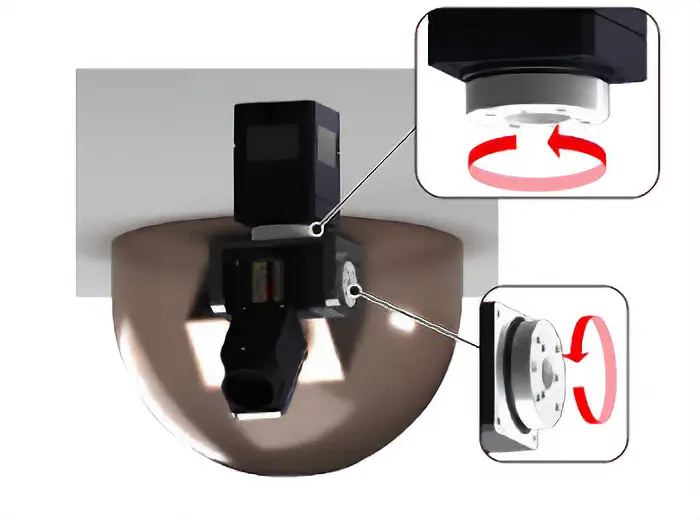

中空で、装置先端の配管・配線を簡素化

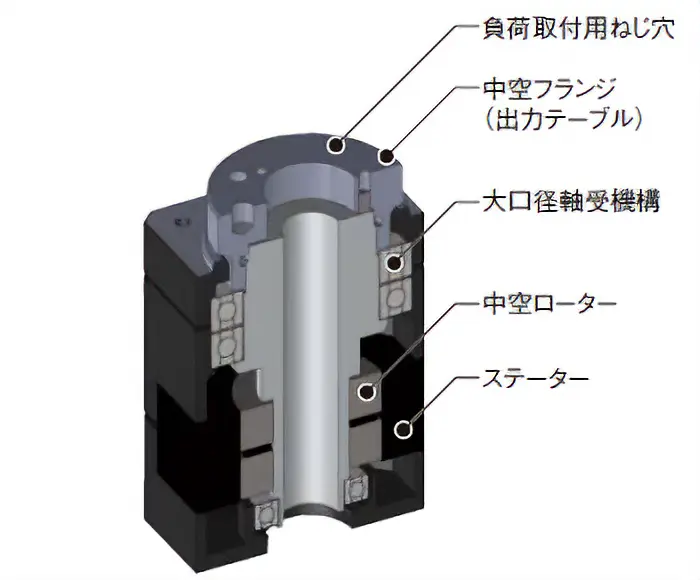

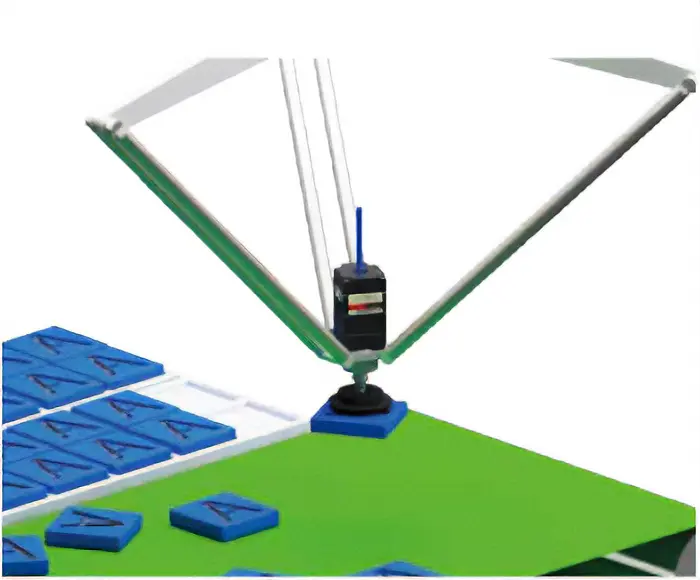

5相ステッピングモーターに中空フランジを採用したアクチュエータです。中空部にエア配管、配線、光線を通すことで装置先端の設計の簡素化、小型・軽量化に貢献します。

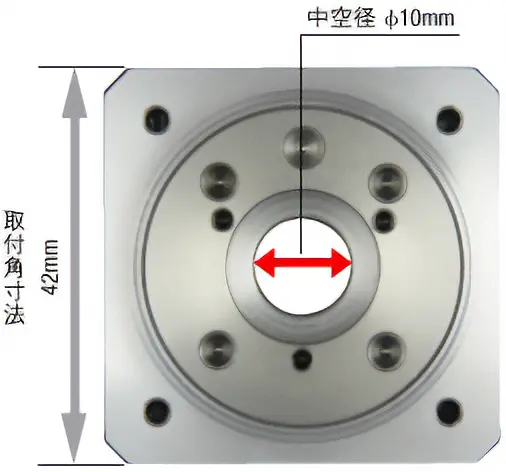

品名	取付角寸法	中空径	質量
DHM28PAK2	28mm	φ5.2mm	0.17㎏
DHM42PAK	42mm	φ10mm	0.47㎏

フランジ取付で、可動部周辺の部品削減に貢献

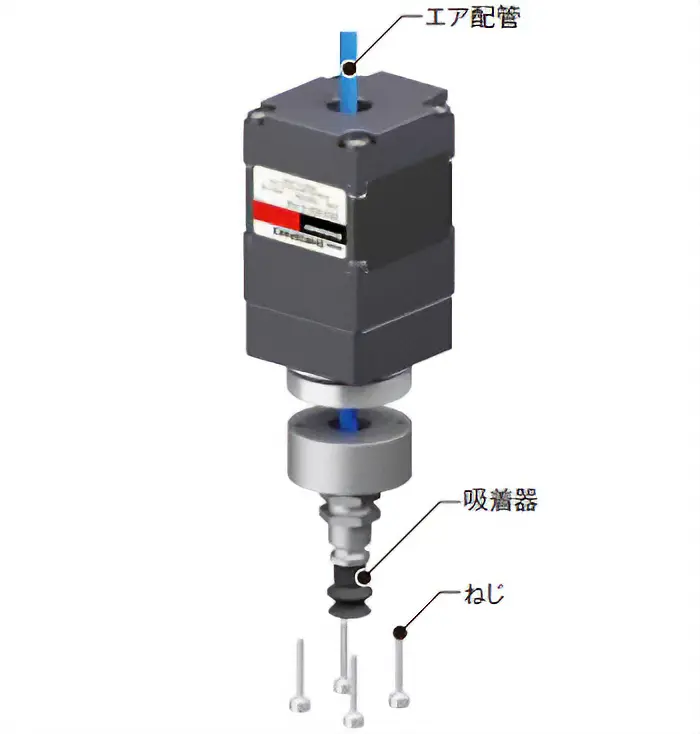

中空フランジには、直接負荷を取り付けることができます。可動部周辺の部品点数削減に貢献します。

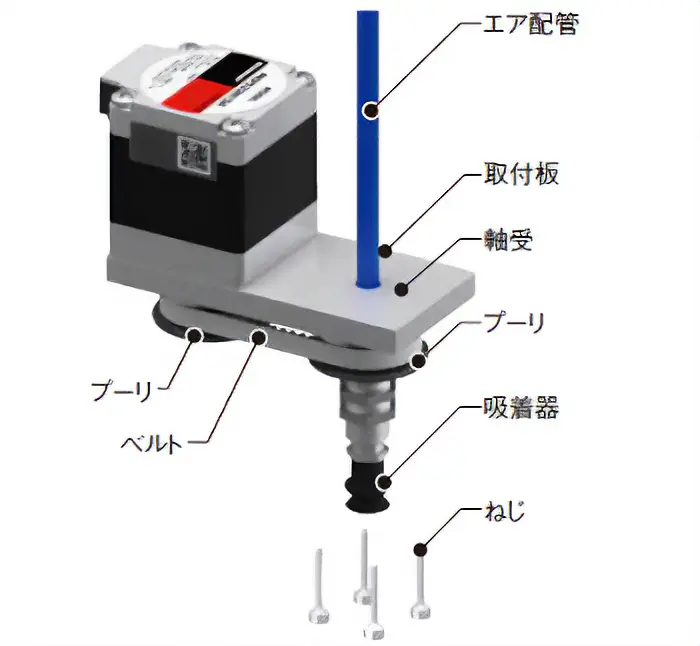

従来自作でご用意いただいていた部品が不要となるため、装置設計や部品選定の時間が短縮されます。
さらに、組み立てや取付精度の調整にかかる時間を削減でき、お客様の生産効率アップに貢献します。

装置採用のメリット

• 設計時間の短縮
• 部品コスト削減
• 組み立て工数削減
• 精度調整時間の削減
• メンテナンス時間の削減

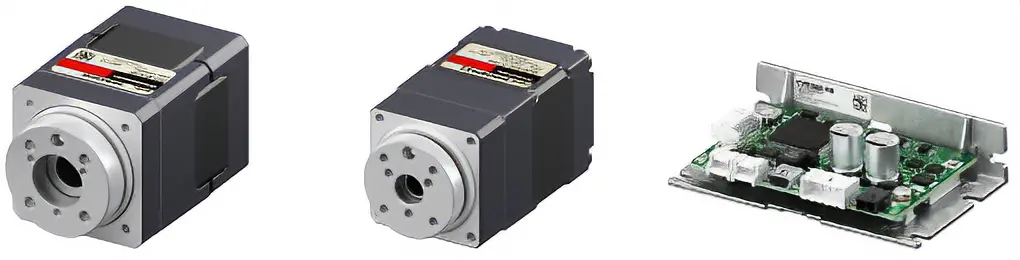

種類と価格

「アクチュエータ」「ドライバ」「接続ケーブル／可動接続ケーブル」のそれぞれが別手配です。組み合わせてお求めになれます。

アクチュエータ

品名	取付角寸法	中空径	価格
	28mm	φ5.2mm	35,200円
	42mm	φ10mm	34,000円

ドライバ

	電源入力	ドライバタイプ	定価
	DC24V	パルス列入力	14,800円
		RS-485通信	19,200円

接続ケーブル／可動接続ケーブル

取付角寸法28ｍｍ

• ケーブルが屈曲される場合には、可動接続ケーブルをお使いください。
• 接続ケーブルに継ぎ足す「中継ケーブル　ドライバ側」もご用意しています。

	長さ［m］	価格帯
		接続ケーブル	可動接続ケーブル
	0.5～10	2,300円 ～ 7,500円	3,000円 ～ 9,900円

取付角寸法42ｍｍ

ドライバ側にコネクタがついています。

• ケーブルが屈曲される場合には、可動接続ケーブルをお使いください。
• モーターとドライバ間の「延長用接続ケーブル 端末処理なし」もご用意しています。

	長さ［m］	価格帯
		接続ケーブル	可動接続ケーブル
	0.5	1,400円	1,800円
	1	1,600円	2,200円

ご注意

モーターとドライバ間の配線距離は、10m以下となるようにしてください。
