αSTEP AZシリーズ 標準タイプ 取付角寸法28 mm 電磁ブレーキ付
（エネルギーハーベスティングセンサ搭載）
小型・軽量の取付角寸法28 mmに電磁ブレーキ付を新たにラインアップします。
限られたスペースでも負荷保持ができ、外部バッテリを使用せずに位置監視が可能です。
限られたスペースでも負荷保持ができ、外部バッテリを使用せずに位置監視が可能です。
限られたスペースでも負荷保持が可能。取付角寸法28 mmの電磁ブレーキ付ステッピングモーター
限られたスペースでも確かな負荷保持と外部バッテリを使用しない（バッテリレス）位置監視を実現
バッテリレス アブソリュートエンコーダ搭載ステッピングモーターに、小型・軽量の取付角寸法28 mm電磁ブレーキ付を新たにラインアップします。
- 取付角寸法28 mmと小型・軽量のため、装置内の限られたスペースにも設置できます。
- 電磁ブレーキ付のため、停電のような不測の事態が発生したときに負荷を保持し、落下を防ぎます。
-
バッテリレスアブソリュートエンコーダ搭載により外部バッテリ不要（バッテリレス）で位置監視を行っています。
原点センサやリミットセンサなどが不要になり、省スペース・省配線に貢献します。
| 品名 | AZME24MK | AZME26MK | |
|---|---|---|---|
| 取付角寸法(M) | mm | 28 | |
| 長さ(L) | mm | 80 | 100 |
| 励磁最大静止トルク | N・m | 0.095 | 0.19 |
| ローター慣性モーメント | kg・m2 | 14×10-7 | 22×10-7 |
| 分解能 1000P/R設定時 | °/パルス | 0.36 | |
| 停止時保持トルク （通電時） |
N・m | 0.047 | 0.08 |
| 停止時保持トルク （電磁ブレーキ） |
N・m | ||
| 質量 | kg | 0.21 | 0.30 |
電磁ブレーキ付により、電源遮断時の負荷保持が可能です。
無励磁作動型の電磁ブレーキを組み込んだ製品です。
落下防止やモーター発熱低減に活用することが可能です。
【課題】
限られたスペースで落下防止対策を行いたい…
【電磁ブレーキ付採用のメリット】
- 小型モーターと電磁ブレーキの一体化構造により、周辺部品の削減、装置の小型化に貢献します。
- 別途ブレーキ機構の設計、組立工数を削減できます。
【課題】
停止位置を保持したまま、モーターの発熱を抑えたい…
【電磁ブレーキ付採用のメリット】
- 停止時の負荷保持を電磁ブレーキで行うことで、モーターに停止電流を流す必要がなくなり、位置を保持したまま、モーター発熱の低減を実現できます。
（使用例）
-
①STOP-COFF信号*を入力し、モーターを停止
- *STOP-COFF信号：モーターを停止して、無励磁にする信号
- ②モータへの励磁OFF、電磁ブレーキが作動し負荷を保持。

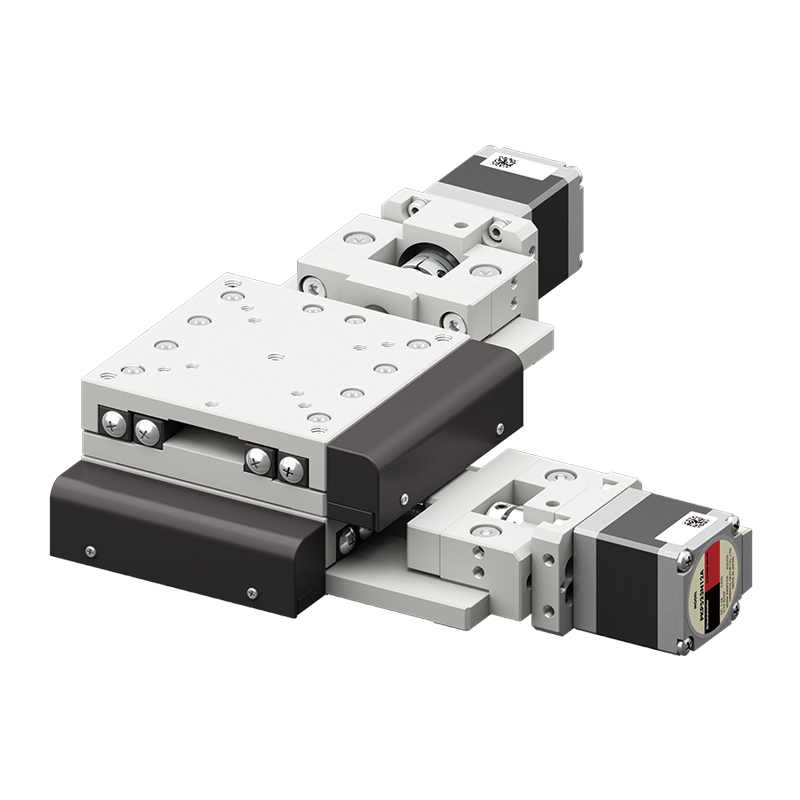

用途例
電源OFF時にワークの落下や軸の位置ズレを防ぎたいアプリケーションに最適です。
- 業界例）
- 半導体、ロボットなど
各種イラストはイメージです。
