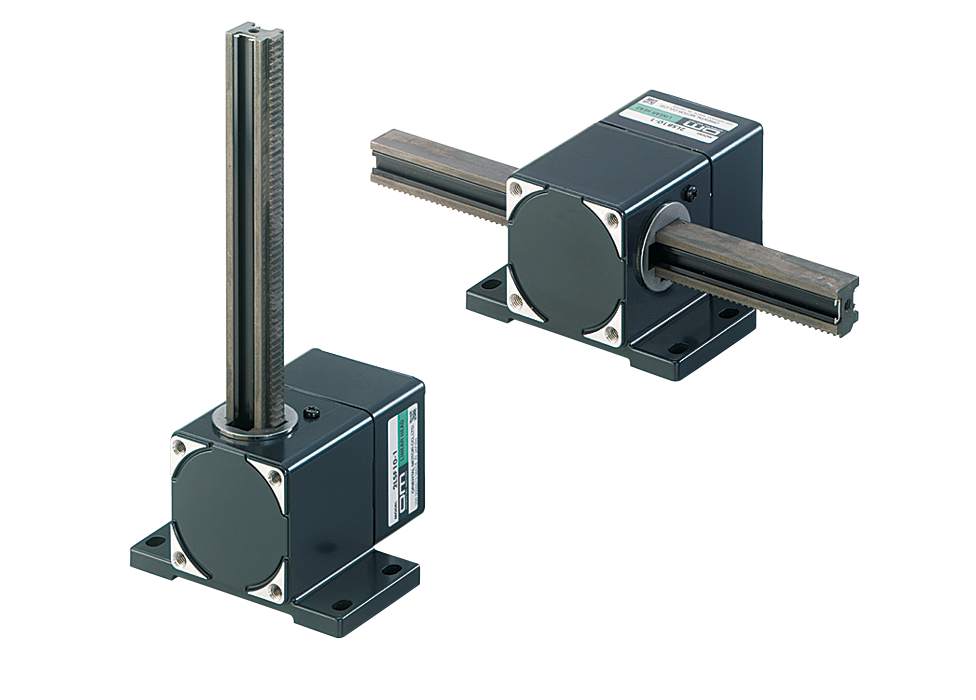

LSリニアヘッド（スピードコントロールモーター）
ギヤヘッド感覚でACモーターに組み付けるだけで直線動作を作り出すLSリニアヘッドが新登場。
お客様の用途に合わせたモーターや豊富なストロークバリエーションからお選びいただけます。
スピードコントロールモーターとの組み合わせも可能です。
- ※ ラックを上下方向でご使用の際、下方向駆動ではスピードコントロールができません。
全速にてご使用ください。
特徴 | リニアヘッド LSリニアヘッド（スピードコントロールモーター）
直動機構をカンタンに実現
単純な繰り返し機構の場合、水平方向でも垂直方向でも簡単に直動機構が実現できます。
高推力・高可搬質量
最大可搬質量は従来のLHリニアヘッドに対して約1.5倍の高可搬質量を実現しています。
- 100kg（4LSタイプ）
- 30kg（2LSタイプ）
- ※ 基本速度により異なります。
豊富なストロークバリエーション
用途に合わせてストロークをお選びいただけます。
- 100mm～1000mm 10種類（4LSタイプ）
- 100mm～800mm 8種類（2LSタイプ）
リミットスイッチで往復運転が簡単に
専用のリミットスイッチ（別売）を使えば、往復動作や中間停止も簡単に実現することができます。
ラインアップ
| 対応モーター | シリーズ | 上段: モーター取付角 (mm)/下段: 出力 (W) | |
|---|---|---|---|
| 60 | 80 | ||
| 6 | 25 | ||
| スピードコントロールモーター | MSDシリーズ | ● | ● |
| MSS・Wシリーズ | ● | ● | |
- ※ リニアヘッド単体および一定速モーターとの組み合わせはこちら
