配線サポート機器　コネクタ - 端子台変換ユニット

ノイズに強いシールドケーブルを使用しています。丸端子付アース線でシールド接地しやすくなっています。

適用製品		極数	品名	ケーブル長さ （m）
AZシリーズ		24極	CC24T05E	0.5
			CC24T10E	1
ARシリーズ 位置決め機能内蔵タイプ RKⅡシリーズ 位置決め機能内蔵タイプ		21極	CC21T05E	0.5
			CC21T10E	1
RKⅡシリーズ パルス列タイプ		15極	CC15T05E	0.5
			CC15T10E	1
BLE2シリーズ		18極	CC18T05E	0.5
			CC18T10E	1
BMUシリーズ （30W、60W、120W）		9極	CC09T05E	0.5
			CC09T10E	1
BMUシリーズ （200W、400W）		12極	CC12T05E	0.5
			CC12T10E	1
BXⅡシリーズ		23極	CC23T05E	0.5
			CC23T10E	1
DSCシリーズ		16極	CC16T05E	0.5
			CC16T10E	1

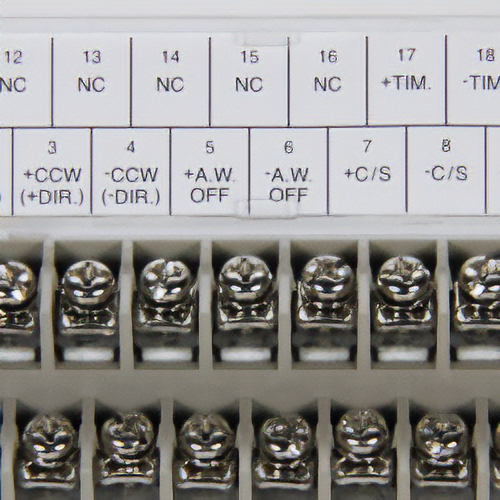

• ドライバ信号名が一目でわかる信号名表示プレート付き。
  両面印刷なので、カバーを開閉しても信号名を確認できます。
• DINレール取り付け、ねじ取り付けの両方が可能です。
• ねじを緩めても落下しない、ネジアップ式を採用しています。
• 圧着端子は丸端子、Y端子ともに使用可能です。

適用製品		極数	品名	ケーブル長さ （m）
ARシリーズ DeviceNet対応 NXシリーズ BLEシリーズ CC-Link対応		20極	CC20T10E	1

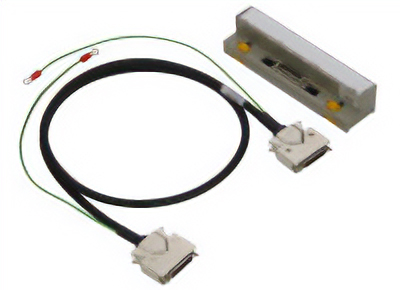

ARシリーズ パルス列入力タイプ NXシリーズ		36極	CC36T10E

• ドライバ信号名が一目でわかる信号名表示プレート付き。
  両面印刷なので、カバーを開閉しても信号名を確認できます。



• 配線作業の効率アップを図ることができます。
• DINレール取り付け、ねじ取り付けの両方が可能です。
• 丸型端子は使えません。
