ケーブル 5相ステッピングモーター PKPシリーズ／CVDシリーズ RS-485通信タイプドライバ用

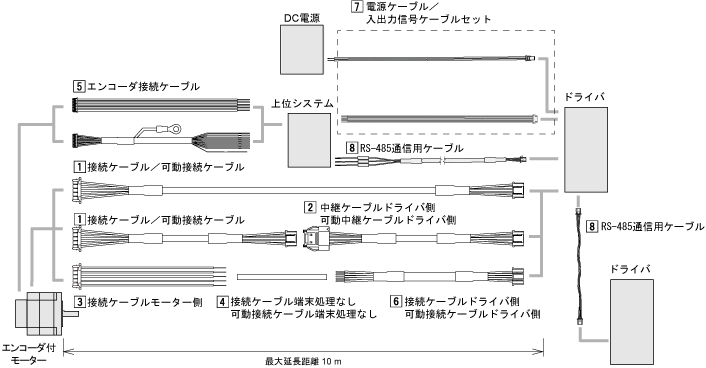

| イラスト 内番号 |
ケーブル名称 |
|---|---|
| [1] | 接続ケーブル |
| 可動接続ケーブル | |
| [2] | 中継ケーブルドライバ側 |
| 可動中継ケーブルドライバ側 | |
| [3] | 接続ケーブルモーター側 |
| [4] | 接続ケーブル端末処理なし |
| 可動接続ケーブル端末処理なし | |
| [5] | エンコーダ接続ケーブル |
- ※ ケーブルが屈曲される場合には、可動ケーブルセットをご使用ください。可動ケーブル使用上のご注意はこちら
| イラスト 内番号 |
ケーブル名称 |
|---|---|
| [6] | 接続ケーブルドライバ側 |
| 可動接続ケーブルドライバ側 | |
| [7] | 電源ケーブル／入出力信号用ケーブルセット |
| [8] | RS-485通信用ケーブル |
接続ケーブル
[1]接続ケーブル、可動接続ケーブル
- コネクタ接続方式のモーターとドライバを直接接続する、両側コネクタ付のケーブルです。
- コネクタの形状が２種類あります。それぞれの形状に適合したケーブルをお選びください。
| イラスト内 番号 |
モーター | 適用ドライバ | ケーブル品名 | ||
|---|---|---|---|---|---|
| 取付角寸法 | タイプ | コネクタ形状 | |||
| [1] | 20mm | 標準タイプ 標準タイプエンコーダ付 PSギヤードタイプ ハーモニックギヤードタイプ |
モデルB | CVD5BR-KR CVD5B-KR |
CCM□□□V5AAF CCM□□□V5AAR |
| 28mm | 標準タイプ 標準タイプエンコーダ付 高分解能タイプ 高分解能タイプエンコーダ付 THギヤードタイプ PSギヤードタイプ PNギヤードタイプ |
||||
| 30mm | ハーモニックギヤードタイプ | ||||
| 42mm | 標準タイプ 高分解能タイプ 高分解能タイプエンコーダ付 THギヤードタイプ PSギヤードタイプ PNギヤードタイプ ハーモニックギヤードタイプ |
CCM□□□V5ABF CCM□□□V5ABR |
|||
| 60mm | 高分解能タイプ 高分解能タイプエンコーダ付 THギヤードタイプ PSギヤードタイプ PNギヤードタイプ ハーモニックギヤードタイプ |
CCM□□□V5ACF2 CCM□□□V5ACR2 |
|||
| 42mm | 標準タイプ 標準タイプエンコーダ付 TSギヤードタイプ |
モデルA | CCM□□□V5AEF CCM□□□V5AER |
||
| 60mm | 標準タイプ 標準タイプエンコーダ付 TSギヤードタイプ |
||||
[1]接続ケーブル、可動接続ケーブル (取付角20mm、28mm)
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |
|---|---|---|---|
| 品名 | 品名 | ||
 |
0.5 | CCM005V5AAF | CCM005V5AAR |
| 1 | CCM010V5AAF | CCM010V5AAR | |
| 1.5 | CCM015V5AAF | CCM015V5AAR | |
| 2 | CCM020V5AAF | CCM020V5AAR | |
| 2.5 | CCM025V5AAF | CCM025V5AAR | |
| 3 | CCM030V5AAF | CCM030V5AAR | |
| 4 | CCM040V5AAF | CCM040V5AAR | |
| 5 | CCM050V5AAF | CCM050V5AAR | |
| 7 | CCM070V5AAF | CCM070V5AAR | |
| 10 | CCM100V5AAF | CCM100V5AAR |
[1]接続ケーブル、可動接続ケーブル (取付角42mm)
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5ABF | CCM005V5ABR |
| 1 | CCM010V5ABF | CCM010V5ABR | |
| 1.5 | CCM015V5ABF | CCM015V5ABR | |
| 2 | CCM020V5ABF | CCM020V5ABR | |
| 2.5 | CCM025V5ABF | CCM025V5ABR | |
| 3 | CCM030V5ABF | CCM030V5ABR | |
| 4 | CCM040V5ABF | CCM040V5ABR | |
| 5 | CCM050V5ABF | CCM050V5ABR | |
| 7 | CCM070V5ABF | CCM070V5ABR | |
| 10 | CCM100V5ABF | CCM100V5ABR |
[1]接続ケーブル、可動接続ケーブル (取付角60mm)
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5ACF2 | CCM005V5ACR2 |
| 1 | CCM010V5ACF2 | CCM010V5ACR2 | |
| 1.5 | CCM015V5ACF2 | CCM015V5ACR2 | |
| 2 | CCM020V5ACF2 | CCM020V5ACR2 | |
| 2.5 | CCM025V5ACF2 | CCM025V5ACR2 | |
| 3 | CCM030V5ACF2 | CCM030V5ACR2 | |
| 4 | CCM040V5ACF2 | CCM040V5ACR2 | |
| 5 | CCM050V5ACF2 | CCM050V5ACR2 | |
| 7 | CCM070V5ACF2 | CCM070V5ACR2 | |
| 10 | CCM100V5ACF2 | CCM100V5ACR2 |
[1]接続ケーブル、可動接続ケーブル (取付角42mm、60mm)
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5AEF | CCM005V5AER |
| 1 | CCM010V5AEF | CCM010V5AER | |
| 1.5 | CCM015V5AEF | CCM015V5AER | |
| 2 | CCM020V5AEF | CCM020V5AER | |
| 2.5 | CCM025V5AEF | CCM025V5AER | |
| 3 | CCM030V5AEF | CCM030V5AER | |
| 4 | CCM040V5AEF | CCM040V5AER | |
| 5 | CCM050V5AEF | CCM050V5AER | |
| 7 | CCM070V5AEF | CCM070V5AER | |
| 10 | CCM100V5AEF | CCM100V5AER |
[2]中継ケーブルドライバ側、可動中継ケーブルドライバ側
- 接続ケーブルに継ぎ足して使用できるケーブルです。
- 継ぎ足して使用する場合は、ケーブル全長は10m以内としてください。
- モーターとドライバ間の接続に使用できるケーブルは３本までです
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |
|---|---|---|---|
| 品名 | 品名 | ||
|
0.5 | CCM005V5ADFT | CCM005V5ADRT |
| 1 | CCM010V5ADFT | CCM010V5ADRT | |
| 1.5 | CCM015V5ADFT | CCM015V5ADRT | |
| 2 | CCM020V5ADFT | CCM020V5ADRT | |
| 2.5 | CCM025V5ADFT | CCM025V5ADRT | |
| 3 | CCM030V5ADFT | CCM030V5ADRT | |
| 4 | CCM040V5ADFT | CCM040V5ADRT | |
| 5 | CCM050V5ADFT | CCM050V5ADRT | |
| 7 | CCM070V5ADFT | CCM070V5ADRT | |
| 9 | CCM090V5ADFT | CCM090V5ADRT |
[3]接続ケーブルモーター側
コネクタ接続方式のモーターの接続に便利なコネクタ圧着済みリード線タイプの接続ケーブルです。
| 品名 | 適用製品 | 長さ（m） | ||
|---|---|---|---|---|
| 取付角寸法 | タイプ | |||
 |
LC5N06A | 20mm 28mm 30mm |
標準タイプ 標準タイプエンコーダ付 高分解能タイプ 高分解能タイプエンコーダ付 THギヤードタイプ PSギヤードタイプ PNギヤードタイプ ハーモニックギヤードタイプ |
0.6 |
| LC5N10A | 1 | |||
| LC5N06B | 42mm※1 | 標準タイプ 高分解能タイプ 高分解能タイプエンコーダ付 THギヤードタイプ PSギヤードタイプ PNギヤードタイプ ハーモニックギヤードタイプ |
0.6 | |
| LC5N10B | 1 | |||
| LC5N06C2 | 60mm | 高分解能タイプ 高分解能タイプエンコーダ付 THギヤードタイプ PSギヤードタイプ PNギヤードタイプ ハーモニックギヤードタイプ |
0.6 | |
| LC5N10C2 | 1 | |||
| LC5N06E | 42mm※2 56.4mm 60mm |
標準タイプ 標準タイプエンコーダ付 TSギヤードタイプ |
0.6 | |
| LC5N10E | 1 | |||
- ※1
- コネクタ形状がモデルBのモーター
- ※2
- コネクタ形状がモデルAのモーター
[4]接続ケーブル端末処理なし、可動接続ケーブル端末処理なし
モーターとドライバ間の延長用接続ケーブルです。モーターとドライバ間のケーブル全長は10m以内としてください。
5相ステッピングモーターは、モーター定格電流2.4A以下の製品にご使用いただけます。
[5]エンコーダ接続ケーブル
モーター側にエンコーダ用コネクタが付いているエンコーダ接続ケーブルです。
| 品名 | 適用機種 | 長さ（m） | |
|---|---|---|---|
 |
LCE05A-006 | 電圧出力タイプ | 0.6 |
 |
LCE08A-006 | ラインドライバ出力タイプ | 0.6 |
可動シールドケーブルのエンコーダ用接続ケーブルです。
その他ケーブル
ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。
[6]接続ケーブルドライバ側、可動接続ケーブルドライバ側
ドライバ側にコネクタの付いている接続ケーブルです。
[7]電源ケーブル／入出力信号用ケーブルセット
電源ケーブルと入出力信号ケーブルがセットになっています。
電源ケーブルは、ドライバとDC電源を接続するケーブルです。
入出力信号ケーブルは、ドライバと上位制御機器を接続するケーブルです。
[8]RS-485通信用ケーブル
①上位システム接続用
ドライバと上位制御機器とをつなぐケーブルです。
| 品名 | 長さ（m） | |
|---|---|---|
 |
CC030-RS | 3 |
②ドライバ間接続用
ドライバ間をつなぐケーブルです。
| 品名 | 長さ（m） | |
|---|---|---|
 |
LH0015-RWN | 0.15 |
ケーブル 可動ケーブル配線時のご注意
ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。
ケーブルの固定方法
コネクタ部が動かないように2箇所で固定してください。
ケーブルの配線長さと屈曲半径
ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。
ケーブルの干渉
ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。
ケーブルのねじれ
ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
