ケーブル ARシリーズ AC電源入力 位置決め機能内蔵タイプ用
- ※ ケーブルが屈曲される場合には、可動ケーブルセットをご使用ください。可動ケーブル使用上のご注意はこちら
| イラスト 内番号 |
ケーブル名称 |
|---|---|
| [3] | 入出力信号用ケーブル コネクタ付タイプ |
| 入出力信号用ケーブル 汎用タイプ | |
| [5] | RS-485通信用ケーブル |
| [6] | FLEX用通信ケーブル 汎用タイプ |
| [7] | DC電源用ケーブル |
| [8] | AC電源用ケーブル |
→ケーブルの種類はこちら
接続ケーブル
モーターとドライバ間の接続にお使いいただけるケーブルです。
[1]接続ケーブルセット モーター用、可動接続ケーブルセット モーター用

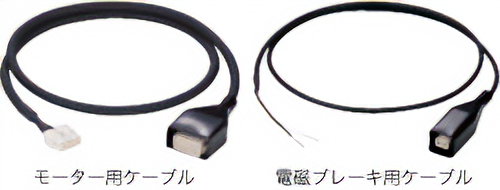

[1]接続ケーブルセット モーター用／電磁ブレーキ用、可動接続ケーブルセット モーター用／電磁ブレーキ用
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |
|---|---|---|---|
| 品名 | 品名 | ||
 |
0.5 | CC005VAFB | CC005VARB |
| 1 | CC010VAFB | CC010VARB | |
| 1.5 | CC015VAFB | CC015VARB | |
| 2 | CC020VAFB | CC020VARB | |
| 2.5 | CC025VAFB | CC025VARB | |
| 3 | CC030VAFB | CC030VARB | |
| 4 | CC040VAFB | CC040VARB | |
| 5 | CC050VAFB | CC050VARB | |
| 7 | CC070VAFB | CC070VARB | |
| 10 | CC100VAFB | CC100VARB | |
| 15 | CC150VAFB | CC150VARB | |
| 20 | CC200VAFB | CC200VARB | |
| 30 | CC300VAFB | CC300VARB |
[2]中継ケーブルセットモーター側 モーター用、可動中継ケーブルセットモーター側 モーター用
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |
|---|---|---|---|
| 品名 | 品名 | ||
 |
0.5 | CC005VAFT | CC005VART |
| 1 | CC010VAFT | CC010VART | |
| 1.5 | CC015VAFT | CC015VART | |
| 2 | CC020VAFT | CC020VART | |
| 2.5 | CC025VAFT | CC025VART | |
| 3 | CC030VAFT | CC030VART | |
| 4 | CC040VAFT | CC040VART | |
| 5 | CC050VAFT | CC050VART | |
| 7 | CC070VAFT | CC070VART | |
| 10 | CC100VAFT | CC100VART | |
| 15 | CC150VAFT | CC150VART | |
| 20 | CC200VAFT | CC200VART |

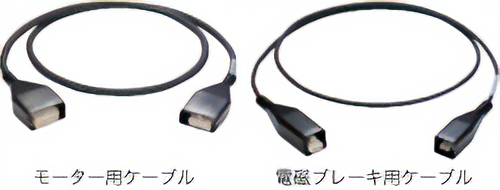

[2]中継ケーブルセットモーター側 モーター用／電磁ブレーキ用、可動中継ケーブルセットモーター側 モーター用／電磁ブレーキ用
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |
|---|---|---|---|
| 品名 | 品名 | ||
 |
0.5 | CC005VAFBT | CC005VARBT |
| 1 | CC010VAFBT | CC010VARBT | |
| 1.5 | CC015VAFBT | CC015VARBT | |
| 2 | CC020VAFBT | CC020VARBT | |
| 2.5 | CC025VAFBT | CC025VARBT | |
| 3 | CC030VAFBT | CC030VARBT | |
| 4 | CC040VAFBT | CC040VARBT | |
| 5 | CC050VAFBT | CC050VARBT | |
| 7 | CC070VAFBT | CC070VARBT | |
| 10 | CC100VAFBT | CC100VARBT | |
| 15 | CC150VAFBT | CC150VARBT | |
| 20 | CC200VAFBT | CC200VARBT |
その他ケーブル
ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。
[3]入出力信号用ケーブル

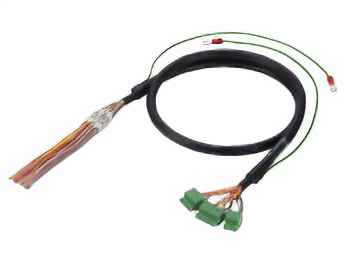

コネクタ付タイプ
各種スピードコントローラ、ドライバの入出力信号配線用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。リード線の識別が容易なマークチューブ付です。
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
|
|---|---|---|---|---|---|---|
 |
CC21D005C-1 | 0.5 | 21 | 24 | φ1.2 | φ9.5 |
| CC21D010C-1 | 1 | |||||
| CC21D020C-1 | 2 |
汎用タイプ
- 多心シールドタイプケーブル
- 両側バラ線
- シールド接地しやすい丸端子付アース線付
- ご使用になる機能に合わせてリード線心数をお選びください。
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
|
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |
[5]RS-485通信用ケーブル
位置決め機能内蔵タイプでドライバ同士を接続するケーブルです。また、ネットワークコンバータとドライバを接続します。
[6]FLEX用通信ケーブル
FLEX対応製品をRS-485通信でModbus制御する場合の各種機器への接続に便利なケーブルです。
汎用タイプ
汎用タイプには、終端抵抗が添付されています。

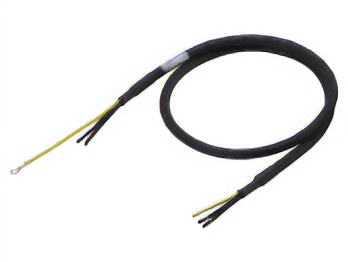

[7]DC電源用ケーブル
DC電源や電磁ブレーキの接続用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。
| 品名 | 長さ （m） |
AWG | 絶縁体 外径 |
仕上り 外径 |
|
|---|---|---|---|---|---|
|
CC02D005-3 | 0.5 | 20 | φ1.65 | φ5.9 |
| CC02D010-3 | 1 | ||||
| CC02D015-3 | 1.5 | ||||
| CC02D020-3 | 2 | ||||
| CC02D050-3 | 5 |

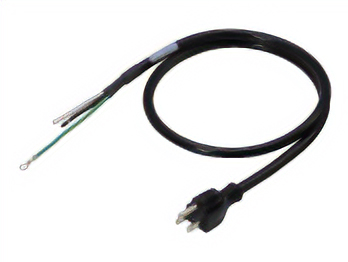

[8]AC電源用ケーブル
AC電源の接続用ケーブルです。電源プラグ付とプラグなしをご用意しています。
| 品名 | 長さ （m） |
種類 | 電源電圧 | |
|---|---|---|---|---|
 |
CC01AC03P3 | 1 | プラグ付 | 単相100-120V |
| CC02AC03P3 | 2 | |||
| CC03AC03P3 | 3 | |||
 |
CC01AC03N3 | 1 | プラグなし | 単相100-120V 単相200-240V |
| CC02AC03N3 | 2 | |||
| CC03AC03N3 | 3 | |||
|
|
CC01AC04N3 | 1 | 三相200-240V | |
| CC02AC04N3 | 2 | |||
| CC03AC04N3 | 3 |
ケーブル 可動ケーブル配線時のご注意
ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。
ケーブルの固定方法
コネクタ部が動かないように2箇所で固定してください。
ケーブルの配線長さと屈曲半径
ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。
ケーブルの干渉
ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。
ケーブルのねじれ
ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
