ケーブル　ARシリーズ AC電源入力 パルス列入力タイプ、DeviceNet対応用

ケーブル　ARシリーズ AC電源入力 パルス列入力タイプ、DeviceNet対応用
イラスト
内番号		 ケーブル名称
[1] 接続ケーブルセット　モーター用
接続ケーブルセット　モーター用／電磁ブレーキ用
可動接続ケーブルセット　モーター用
可動接続ケーブルセット　モーター用／電磁ブレーキ用
[2] 中継ケーブルセットモーター側　モーター用
中継ケーブルセットモーター側　モーター用／電磁ブレーキ用
可動中継ケーブルセットモーター側　モーター用
可動中継ケーブルセットモーター側　モーター用／電磁ブレーキ用
  • ※ ケーブルが屈曲される場合には、可動ケーブルセットをご使用ください。可動ケーブル使用上のご注意はこちら
イラスト
内番号		 ケーブル名称
[3] 入出力信号用ケーブル 汎用タイプ
[4] 入出力信号用ケーブル コネクタ付タイプ
ストレート
入出力信号用ケーブル コネクタ付タイプ
ライトアングル
[5] 入出力信号用ケーブル
コネクタ - 端子台変換ユニット　1列タイプ
入出力信号用ケーブル
コネクタ - 端子台変換ユニット　2列タイプ
[6] DC電源用ケーブル
[7] AC電源用ケーブル

→ケーブルの種類はこちら

接続ケーブル

モーターとドライバ間の接続にお使いいただけるケーブルです。

[1]接続ケーブルセット モーター用、可動接続ケーブルセット モーター用

長さ（m） 接続ケーブル 可動接続ケーブル
品名 定価 品名 定価
[1]接続ケーブルセット モーター用、可動接続ケーブルセット モーター用
0.5 CC005VAF 3,300円 CC005VAR 6,400円
1 CC010VAF 3,300円 CC010VAR 6,400円
1.5 CC015VAF 3,800円 CC015VAR 6,800円
2 CC020VAF 4,400円 CC020VAR 7,100円
2.5 CC025VAF 4,900円 CC025VAR 7,500円
3 CC030VAF 5,500円 CC030VAR 7,900円
4 CC040VAF 6,400円 CC040VAR 8,300円
5 CC050VAF 7,200円 CC050VAR 9,400円
7 CC070VAF 8,900円 CC070VAR 11,600円
10 CC100VAF 11,600円 CC100VAR 15,100円
15 CC150VAF 16,300円 CC150VAR 21,300円
20 CC200VAF 21,100円 CC200VAR 27,500円
30 CC300VAF 30,500円 CC300VAR 39,800円

可動ケーブル使用上のご注意

[1]接続ケーブルセット モーター用／電磁ブレーキ用、可動接続ケーブルセット モーター用／電磁ブレーキ用

長さ（m） 接続ケーブル 可動接続ケーブル
品名 定価 品名 定価
[1]接続ケーブルセット モーター用／電磁ブレーキ用、可動接続ケーブルセット モーター用／電磁ブレーキ用
0.5 CC005VAFB 4,600円 CC005VARB 9,100円
1 CC010VAFB 4,600円 CC010VARB 9,100円
1.5 CC015VAFB 5,200円 CC015VARB 9,600円
2 CC020VAFB 5,900円 CC020VARB 10,200円
2.5 CC025VAFB 6,600円 CC025VARB 10,800円
3 CC030VAFB 7,200円 CC030VARB 11,400円
4 CC040VAFB 8,400円 CC040VARB 12,300円
5 CC050VAFB 9,400円 CC050VARB 13,800円
7 CC070VAFB 11,500円 CC070VARB 16,900円
10 CC100VAFB 14,900円 CC100VARB 21,700円
15 CC150VAFB 20,700円 CC150VARB 30,100円
20 CC200VAFB 26,600円 CC200VARB 38,500円
30 CC300VAFB 38,200円 CC300VARB 55,200円

可動ケーブル使用上のご注意

[2]中継ケーブルセットモーター側 モーター用、可動中継ケーブルセットモーター側 モーター用

長さ（m） 接続ケーブル 可動接続ケーブル
品名 定価 品名 定価
[2]中継ケーブルセットモーター側 モーター用、可動中継ケーブルセットモーター側 モーター用
0.5 CC005VAFT 3,300円 CC005VART 6,400円
1 CC010VAFT 3,300円 CC010VART 6,400円
1.5 CC015VAFT 3,800円 CC015VART 6,800円
2 CC020VAFT 4,400円 CC020VART 7,100円
2.5 CC025VAFT 4,900円 CC025VART 7,500円
3 CC030VAFT 5,500円 CC030VART 7,900円
4 CC040VAFT 6,400円 CC040VART 8,300円
5 CC050VAFT 7,200円 CC050VART 9,400円
7 CC070VAFT 8,900円 CC070VART 11,600円
10 CC100VAFT 11,600円 CC100VART 15,100円
15 CC150VAFT 16,300円 CC150VART 21,300円
20 CC200VAFT 21,100円 CC200VART 27,500円

可動ケーブル使用上のご注意

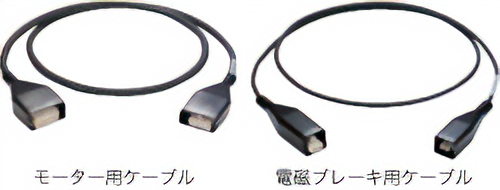

[2]中継ケーブルセットモーター側 モーター用／電磁ブレーキ用、可動中継ケーブルセットモーター側 モーター用／電磁ブレーキ用

長さ（m） 接続ケーブル 可動接続ケーブル
品名 定価 品名 定価
[2]中継ケーブルセットモーター側 モーター用／電磁ブレーキ用、可動中継ケーブルセットモーター側 モーター用／電磁ブレーキ用
0.5 CC005VAFBT 4,600円 CC005VARBT 9,100円
1 CC010VAFBT 4,600円 CC010VARBT 9,100円
1.5 CC015VAFBT 5,200円 CC015VARBT 9,600円
2 CC020VAFBT 5,900円 CC020VARBT 10,200円
2.5 CC025VAFBT 6,600円 CC025VARBT 10,800円
3 CC030VAFBT 7,200円 CC030VARBT 11,400円
4 CC040VAFBT 8,400円 CC040VARBT 12,300円
5 CC050VAFBT 9,400円 CC050VARBT 13,800円
7 CC070VAFBT 11,500円 CC070VARBT 16,900円
10 CC100VAFBT 14,900円 CC100VARBT 21,700円
15 CC150VAFBT 20,700円 CC150VARBT 30,100円
20 CC200VAFBT 26,600円 CC200VARBT 38,500円

可動ケーブル使用上のご注意

その他ケーブル

ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。

[3]入出力信号用ケーブル

汎用タイプ

  • 多心シールドタイプケーブル
  • 両側バラ線
  • シールド接地しやすい丸端子付アース線付
  • ご使用になる機能に合わせてリード線心数をお選びください。
品名 長さ
（m）		 心数 AWG 絶縁体
外径		 仕上り
外径		 定価
入出力信号用ケーブル汎用タイプ
CC06D005B-1 0.5 6 24 φ1.1 φ5.4 1,450円
CC06D010B-1 1 1,600円
CC06D015B-1 1.5 1,800円
CC06D020B-1 2 1,900円
CC10D005B-1 0.5 10 φ6.7 1,600円
CC10D010B-1 1 1,800円
CC10D015B-1 1.5 2,000円
CC10D020B-1 2 2,300円
CC12D005B-1 0.5 12 φ7.5 1,800円
CC12D010B-1 1 2,000円
CC12D015B-1 1.5 2,300円
CC12D020B-1 2 2,600円
CC16D005B-1 0.5 16 1,900円
CC16D010B-1 1 2,200円
CC16D015B-1 1.5 2,400円
CC16D020B-1 2 2,700円

[4]入出力信号用ケーブル コネクタ付タイプ　ストレート

ノイズに強いシールドケーブルを使用しています。丸端子付アース線でシールド接地しやすくなっています。

品名 長さ
（m）		 定価
[4]入出力信号用ケーブル コネクタ付タイプ　ストレート
CC36D1E 1 7,700円
CC36D2E 2 8,200円

[4]入出力信号用ケーブル コネクタ付タイプ　ライトアングル

ノイズに強いシールドケーブルを使用しています。丸端子付アース線でシールド接地しやすくなっています。

品名 長さ
（m）		 定価
[4]入出力信号用ケーブル コネクタ付タイプ　ライトアングル
CC36D1AE 1 7,700円
CC36D2AE 2 8,200円

[5]入出力信号用ケーブル コネクタ - 端子台変換ユニット　1列タイプ

ドライバと上位コントローラやセンサを端子台で接続できる変換ユニットです。
ノイズに強いシールドケーブルを使用しています。丸端子付アース線でシールド接地しやすくなっています。

極数 品名 ケーブル長さ
（m）		 定価

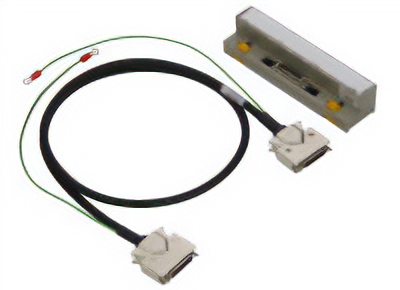

コネクタ端子台変換ユニット CC36T10E
36極 CC36T10E 1 15,900円

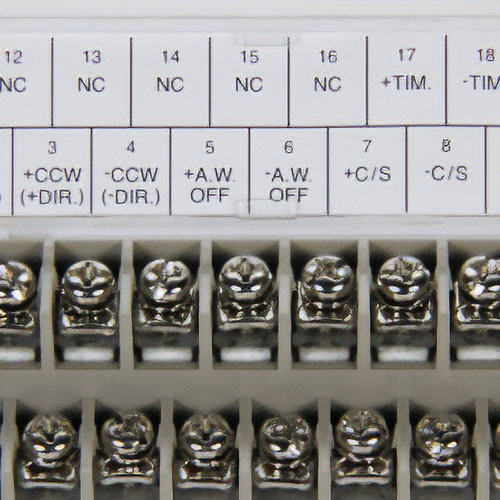

  • ドライバ信号名が一目でわかる信号名表示プレート付き。
    両面印刷なので、カバーを開閉しても信号名を確認できます。
    ドライバ信号名表示プレート
  • 配線作業の効率アップを図ることができます。
  • DINレール取り付け、ねじ取り付けの両方が可能です。
  • 丸型端子は使えません。

[5]入出力信号用ケーブル コネクタ - 端子台変換ユニット　2列タイプ

ドライバと上位コントローラやセンサを端子台で接続できる変換ユニットです。
ノイズに強いシールドケーブルを使用しています。丸端子付アース線でシールド接地しやすくなっています。

極数 品名 ケーブル長さ
（m）		 定価
コネクタ端子台変換ユニット CC36WT05AE
36極 CC36WT05AE 0.5 15,600円
CC36WT10AE 1 15,900円
  • ドライバ信号名が一目でわかる信号名表示プレート付き。配線作業の効率アップを図ることができます。
    製品別信号名表示プレート
  • DINレール取り付け、ねじ取り付けの両方が可能です。
  • ライトアングルコネクタとセットのため、垂直方向の省スペース化を実現できます。
    ライトアングルコネクタで省スペース化
  • ねじを緩めても落下しない、ネジアップ式を採用しています。
  • 圧着端子は丸端子、Y端子ともに使用可能です。

[6]DC電源用ケーブル

DC電源や電磁ブレーキの接続用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。

品名 長さ
（m）		 AWG 絶縁体
外径		 仕上り
外径		 定価
DC電源用ケーブル
CC02D005-3 0.5 20 φ1.65 φ5.9 950円
CC02D010-3 1 1,050円
CC02D015-3 1.5 1,150円
CC02D020-3 2 1,250円
CC02D050-3 5 2,000円

[7]AC電源用ケーブル

AC電源の接続用ケーブルです。電源プラグ付とプラグなしをご用意しています。

品名 長さ
（m）		 種類 電源電圧 定価
[7]AC電源用ケーブル
CC01AC03P3 1 プラグ付 単相100-120V 1,700円
CC02AC03P3 2 2,300円
CC03AC03P3 3 2,800円
[7]AC電源用ケーブル
CC01AC03N3 1 プラグなし 単相100-120V
単相200-240V		 1,100円
CC02AC03N3 2 1,600円
CC03AC03N3 3 2,200円
[7]AC電源用ケーブル
CC01AC04N3 1 三相200-240V 1,100円
CC02AC04N3 2 1,600円
CC03AC04N3 3 2,200円

ケーブル　可動ケーブル配線時のご注意

ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。

ケーブルの固定方法

コネクタ部が動かないように2箇所で固定してください。

コネクタ部が動かないように2箇所で固定してください。

ケーブルの配線長さと屈曲半径

ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。

ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。

ケーブルの干渉

ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。

ケーブルのねじれ

ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
