ケーブル　ARシリーズ DC電源入力 パルス列入力タイプ用

ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。

[3]入出力信号用ケーブル

汎用タイプ

• 多心シールドタイプケーブル
• 両側バラ線
• シールド接地しやすい丸端子付アース線付
• ご使用になる機能に合わせてリード線心数をお選びください。

	品名	長さ （m）	心数	AWG	絶縁体 外径	仕上り 外径	定価
	CC06D005B-1	0.5	6	24	φ1.1	φ5.4	1,450円
	CC06D010B-1	1					1,600円
	CC06D015B-1	1.5					1,800円
	CC06D020B-1	2					1,900円
	CC10D005B-1	0.5	10			φ6.7	1,600円
	CC10D010B-1	1					1,800円
	CC10D015B-1	1.5					2,000円
	CC10D020B-1	2					2,300円
	CC12D005B-1	0.5	12			φ7.5	1,800円
	CC12D010B-1	1					2,000円
	CC12D015B-1	1.5					2,300円
	CC12D020B-1	2					2,600円
	CC16D005B-1	0.5	16				1,900円
	CC16D010B-1	1					2,200円
	CC16D015B-1	1.5					2,400円
	CC16D020B-1	2					2,700円

[4]入出力信号用ケーブル コネクタ付タイプ　ストレート

ノイズに強いシールドケーブルを使用しています。丸端子付アース線でシールド接地しやすくなっています。

	品名	長さ （m）	定価
	CC36D1E	1	7,700円
	CC36D2E	2	8,200円

[4]入出力信号用ケーブル コネクタ付タイプ　ライトアングル

ノイズに強いシールドケーブルを使用しています。丸端子付アース線でシールド接地しやすくなっています。

	品名	長さ （m）	定価
	CC36D1AE	1	7,700円
	CC36D2AE	2	8,200円

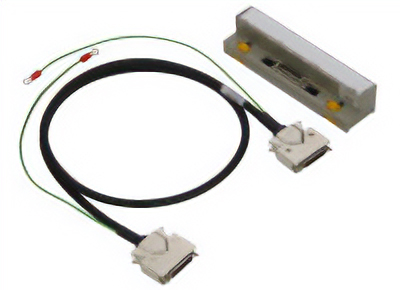

[5]入出力信号用ケーブル コネクタ - 端子台変換ユニット　1列タイプ

ドライバと上位コントローラやセンサを端子台で接続できる変換ユニットです。
ノイズに強いシールドケーブルを使用しています。丸端子付アース線でシールド接地しやすくなっています。

	極数	品名	ケーブル長さ （m）	定価
	36極	CC36T10E	1	15,900円

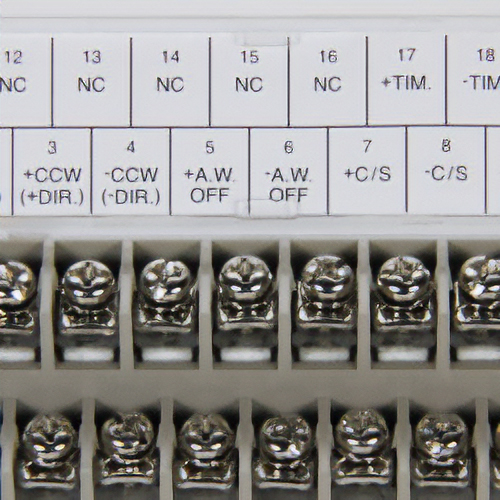

• ドライバ信号名が一目でわかる信号名表示プレート付き。
  両面印刷なので、カバーを開閉しても信号名を確認できます。



• 配線作業の効率アップを図ることができます。
• DINレール取り付け、ねじ取り付けの両方が可能です。
• 丸型端子は使えません。

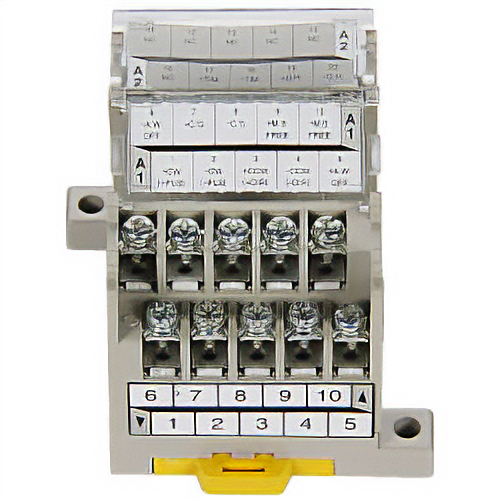

[5]入出力信号用ケーブル コネクタ - 端子台変換ユニット　2列タイプ

ドライバと上位コントローラやセンサを端子台で接続できる変換ユニットです。
ノイズに強いシールドケーブルを使用しています。丸端子付アース線でシールド接地しやすくなっています。

	極数	品名	ケーブル長さ （m）	定価
	36極	CC36WT05AE	0.5	15,600円
		CC36WT10AE	1	15,900円

• ドライバ信号名が一目でわかる信号名表示プレート付き。配線作業の効率アップを図ることができます。



• DINレール取り付け、ねじ取り付けの両方が可能です。
• ライトアングルコネクタとセットのため、垂直方向の省スペース化を実現できます。



• ねじを緩めても落下しない、ネジアップ式を採用しています。
• 圧着端子は丸端子、Y端子ともに使用可能です。

[7]DC電源用ケーブル

DC電源や電磁ブレーキの接続用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。

	品名	長さ （m）	AWG	絶縁体 外径	仕上り 外径	定価
	CC02D005-3	0.5	20	φ1.65	φ5.9	950円
	CC02D010-3	1				1,050円
	CC02D015-3	1.5				1,150円
	CC02D020-3	2				1,250円
	CC02D050-3	5				2,000円
