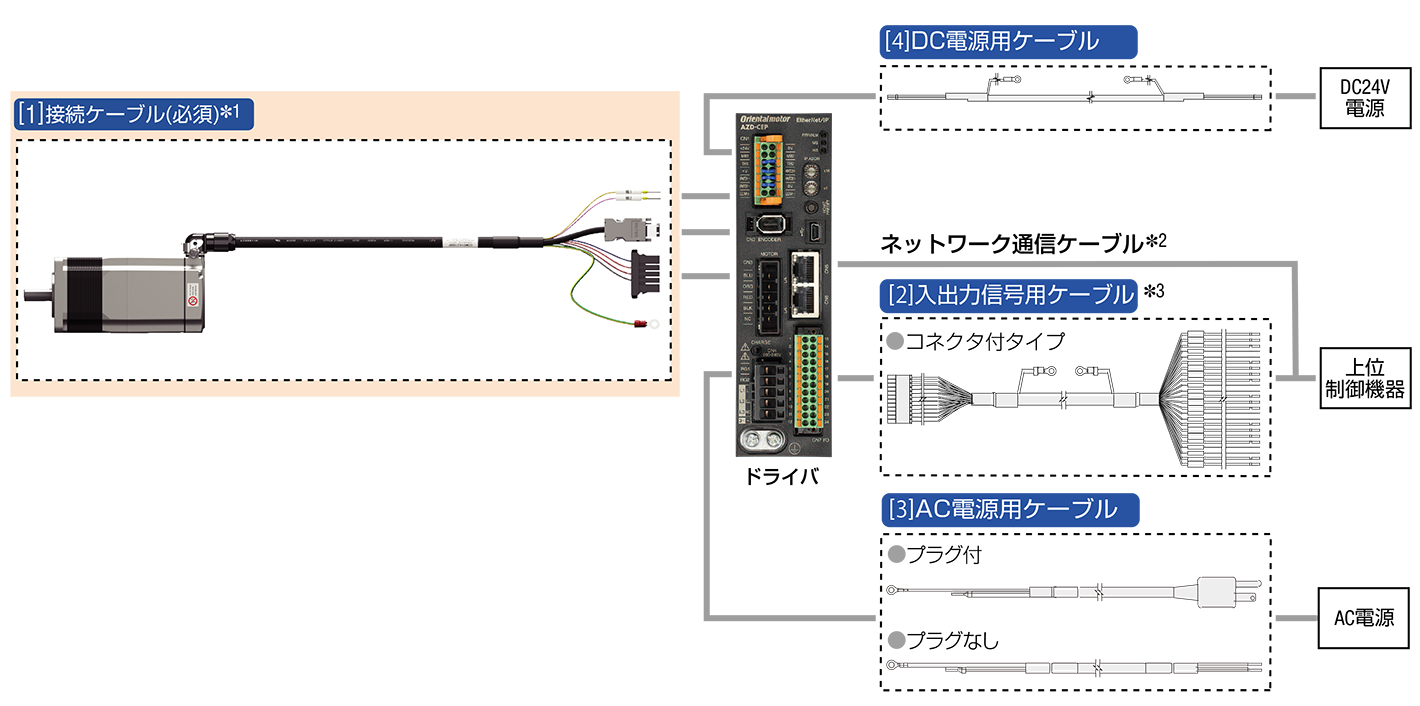

ケーブル AZシリーズ コネクタタイプ AC電源入力 ネットワーク対応用
| イラスト 内番号 |
ケーブル名称 |
|---|---|
| [1] | 接続ケーブル |
| [2] | 入出力信号用ケーブル |
| [3] | AC電源用ケーブル |
| [4] | DC電源用ケーブル |
- ※1
- 耐屈曲性に優れた可動接続ケーブルセット、可動中継ケーブルセットもご用意しています。
- ※2
- お客様にてご用意ください。
- ※3
- MECHATROLINK-Ⅲ対応ドライバおよびSSCNETⅢ/H対応ドライバの場合は、汎用タイプをお使いください。
ご注意
- モーターとドライバ間の最大延長距離は10mです。
接続ケーブル、可動接続ケーブル
モーターとドライバ間の接続にお使いいただけるケーブルです。ケーブルが屈曲される場合には、可動接続ケーブルをご使用ください。
- ※ 引き出し方向が異なる3種類のケーブルをご用意しています。 取り付けを考慮して、ケーブルの引き出し方向をお選びください。
-
モーター/エンコーダ用 -
モーター/エンコーダ/電磁ブレーキ用
[1]接続ケーブル
| ケーブル引出し方向 | 長さ（m） | モーター/エンコーダ用 | モーター/エンコーダ/電磁ブレーキ用 |
|---|---|---|---|
| 品名 | 品名 | ||
|
1 | CCM010Z1AFF | CCM010Z1BFF |
| 2 | CCM020Z1AFF | CCM020Z1BFF | |
| 3 | CCM030Z1AFF | CCM030Z1BFF | |
| 5 | CCM050Z1AFF | CCM050Z1BFF | |
| 7 | CCM070Z1AFF | CCM070Z1BFF | |
| 10 | CCM100Z1AFF | CCM100Z1BFF | |
|
1 | CCM010Z1AVF | CCM010Z1BVF |
| 2 | CCM020Z1AVF | CCM020Z1BVF | |
| 3 | CCM030Z1AVF | CCM030Z1BVF | |
| 5 | CCM050Z1AVF | CCM050Z1BVF | |
| 7 | CCM070Z1AVF | CCM070Z1BVF | |
| 10 | CCM100Z1AVF | CCM100Z1BVF | |
|
1 | CCM010Z1ABF | CCM010Z1BBF |
| 2 | CCM020Z1ABF | CCM020Z1BBF | |
| 3 | CCM030Z1ABF | CCM030Z1BBF | |
| 5 | CCM050Z1ABF | CCM050Z1BBF | |
| 7 | CCM070Z1ABF | CCM070Z1BBF | |
| 10 | CCM100Z1ABF | CCM100Z1BBF |
[1]可動接続ケーブル
| ケーブル引出し方向 | 長さ（m） | モーター/エンコーダ用 | モーター/エンコーダ/電磁ブレーキ用 |
|---|---|---|---|
| 品名 | 品名 | ||
|
|
1 | CCM010Z1AFR | CCM010Z1BFR |
| 2 | CCM020Z1AFR | CCM020Z1BFR | |
| 3 | CCM030Z1AFR | CCM030Z1BFR | |
| 5 | CCM050Z1AFR | CCM050Z1BFR | |
| 7 | CCM070Z1AFR | CCM070Z1BFR | |
| 10 | CCM100Z1AFR | CCM100Z1BFR | |
|
|
1 | CCM010Z1AVR | CCM010Z1BVR |
| 2 | CCM020Z1AVR | CCM020Z1BVR | |
| 3 | CCM030Z1AVR | CCM030Z1BVR | |
| 5 | CCM050Z1AVR | CCM050Z1BVR | |
| 7 | CCM070Z1AVR | CCM070Z1BVR | |
| 10 | CCM100Z1AVR | CCM100Z1BVR | |
|
|
1 | CCM010Z1ABR | CCM010Z1BBR |
| 2 | CCM020Z1ABR | CCM020Z1BBR | |
| 3 | CCM030Z1ABR | CCM030Z1BBR | |
| 5 | CCM050Z1ABR | CCM050Z1BBR | |
| 7 | CCM070Z1ABR | CCM070Z1BBR | |
| 10 | CCM100Z1ABR | CCM100Z1BBR |
その他ケーブル
[2] 入出力信号用ケーブル
ドライバと上位制御機器を接続する場合にお使いいただけるケーブルです。
コネクタ付タイプ
- 多心シールドタイプケーブル
- 片側バラ線
- シールド接地しやすい丸端子アース線付
| 品名 | 適用ドライバ | 長さ （m） |
心数 | AWG | 仕上り 外径 |
|
|---|---|---|---|---|---|---|
|
CC24D005C-1 |
位置決め機能内容タイプ RS-485通信付きパルス列入力タイプ パルス列入力タイプ EtherNet/IP対応※ EtherCAT対応※ PROFINET対応※ |
0.5 | 24 | 24 | φ9.5 |
| CC24D010C-1 | 1 | |||||
| CC24D020C-1 | 2 |
- ※ DC電源入力のドライバには接続できません。汎用タイプの入出力信号用ケーブルをお使いください。
汎用タイプ
- 多心シールドタイプケーブル
- 両側バラ線
- シールド接地しやすい丸端子付アース線付
- ご使用になる機能に合わせてリード線心数をお選びください。
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
|
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |
[3] AC電源用ケーブル
ドライバとAC電源を接続するケーブルです。電源プラグ付とプラグなしをご用意しています。
[4] DC電源用ケーブル
DC電源や電磁ブレーキの接続用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。
| 品名 | 長さ （m） |
AWG | 絶縁体 外径 |
仕上り 外径 |
|
|---|---|---|---|---|---|
|
CC02D005-3 | 0.5 | 20 | φ1.65 | φ5.9 |
| CC02D010-3 | 1 | ||||
| CC02D015-3 | 1.5 | ||||
| CC02D020-3 | 2 | ||||
| CC02D050-3 | 5 |
ケーブル 可動ケーブル配線時のご注意
ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。
ケーブルの固定方法
コネクタ部が動かないように2箇所で固定してください。
ケーブルの配線長さと屈曲半径
ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。
ケーブルの干渉
ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。
ケーブルのねじれ
ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
