ケーブル AZシリーズ AC電源入力 パルス列入力タイプ用
- ※ モーターとドライバ間の接続は、接続ケーブルを必ず使用してください。
(モーターから出ているモーターケーブルおよび電磁ブレーキケーブルは、ドライバに直接接続できません。)
| イラスト 内番号 |
ケーブル名称 |
|---|---|
| - | 接続ケーブルセット モーター用 |
| 可動接続ケーブルセット モーター用 | |
| [1] | 中継ケーブルセットモーター側 モーター用 |
| 可動中継ケーブルセットモーター側 モーター用 |
- ※ ケーブルが屈曲される場合には、可動ケーブルセットをご使用ください。可動ケーブル使用上のご注意はこちら
| イラスト 内番号 |
ケーブル名称 |
|---|---|
| [2] | 入出力信号用ケーブル コネクタ付タイプ |
| 入出力信号用ケーブル 汎用タイプ | |
| [3] | 入出力信号用ケーブル コネクタ - 端子台変換ユニット 1列タイプ |
| [4] | DC電源用ケーブル |
| [5] | AC電源用ケーブル |
→ケーブルの種類はこちら
接続ケーブル
モーターとドライバ間の接続にお使いいただけるケーブルです。

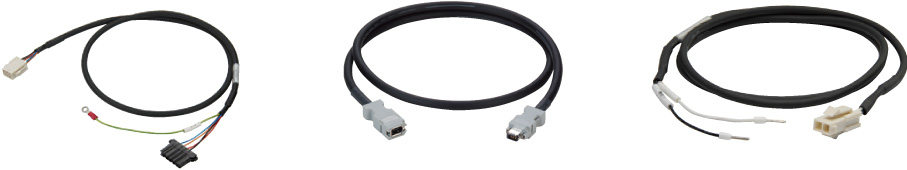

接続ケーブルセット モーター用、可動接続ケーブルセット モーター用
モーター用ケーブル、エンコーダ用ケーブル、電磁ブレーキ用ケーブル（電磁ブレーキ付モーターの場合）のセットです。
| 長さ（m） | 接続ケーブルセット | 可動接続ケーブルセット | 接続ケーブルセット （電磁ブレーキ付用） |
可動接続ケーブルセット （電磁ブレーキ付用） |
||||
|---|---|---|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | 品名 | 定価 | 品名 | 定価 | |
| 0.5 | CC005VZF | 3,500円 | CC005VZR | 7,400円 | CC005VZFB | 4,800円 | CC005VZRB | 10,000円 |
| 1 | CC010VZF | 3,500円 | CC010VZR | 7,400円 | CC010VZFB | 4,800円 | CC010VZRB | 10,000円 |
| 1.5 | CC015VZF | 4,000円 | CC015VZR | 8,000円 | CC015VZFB | 5,400円 | CC015VZRB | 10,900円 |
| 2 | CC020VZF | 4,600円 | CC020VZR | 8,700円 | CC020VZFB | 6,100円 | CC020VZRB | 11,800円 |
| 2.5 | CC025VZF | 5,100円 | CC025VZR | 9,200円 | CC025VZFB | 6,800円 | CC025VZRB | 12,500円 |
| 3 | CC030VZF | 5,700円 | CC030VZR | 9,700円 | CC030VZFB | 7,400円 | CC030VZRB | 13,300円 |
| 4 | CC040VZF | 8,500円 | CC040VZR | 11,100円 | CC040VZFB | 10,600円 | CC040VZRB | 15,000円 |
| 5 | CC050VZF | 9,600円 | CC050VZR | 12,400円 | CC050VZFB | 11,800円 | CC050VZRB | 16,800円 |
| 7 | CC070VZF | 11,900円 | CC070VZR | 15,800円 | CC070VZFB | 14,600円 | CC070VZRB | 21,100円 |
| 10 | CC100VZF | 15,500円 | CC100VZR | 20,700円 | CC100VZFB | 18,800円 | CC100VZRB | 27,300円 |
| 15 | CC150VZF | 21,400円 | CC150VZR | 29,200円 | CC150VZFB | 25,800円 | CC150VZRB | 38,000円 |
| 20 | CC200VZF | 27,200円 | CC200VZR | 37,500円 | CC200VZFB | 32,700円 | CC200VZRB | 48,500円 |

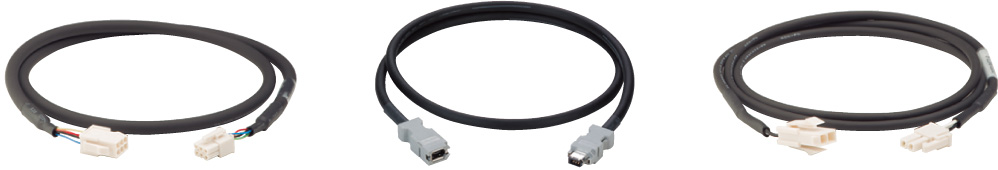

[1]中継ケーブルセットモーター側 モーター用／可動中継ケーブルセットモーター側 モーター用
モーター用ケーブル、エンコーダ用ケーブル、電磁ブレーキ用ケーブル（電磁ブレーキ付モーターの場合）のセットです。
| 長さ（m） | 中継ケーブルセット | 可動中継ケーブルセット | 中継ケーブルセット （電磁ブレーキ付用） |
可動中継ケーブルセット （電磁ブレーキ付用） |
||||
|---|---|---|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | 品名 | 定価 | 品名 | 定価 | |
| 1 | CC010VZFT | 6,200円 | CC010VZRT | 7,400円 | CC010VZFBT | 7,500円 | CC010VZRBT | 10,000円 |
| 2 | CC020VZFT | 7,000円 | CC020VZRT | 8,700円 | CC020VZFBT | 8,600円 | CC020VZRBT | 11,800円 |
| 3 | CC030VZFT | 8,000円 | CC030VZRT | 9,700円 | CC030VZFBT | 9,700円 | CC030VZRBT | 13,300円 |
| 5 | CC050VZFT | 9,600円 | CC050VZRT | 12,400円 | CC050VZFBT | 11,800円 | CC050VZRBT | 16,800円 |
| 7 | CC070VZFT | 11,900円 | CC070VZRT | 15,800円 | CC070VZFBT | 14,600円 | CC070VZRBT | 21,100円 |
| 10 | CC100VZFT | 15,500円 | CC100VZRT | 20,700円 | CC100VZFBT | 18,800円 | CC100VZRBT | 27,300円 |
| 15 | CC150VZFT | 21,400円 | CC150VZRT | 29,200円 | CC150VZFBT | 25,800円 | CC150VZRBT | 38,000円 |
その他ケーブル
ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。
[2]入出力信号用ケーブル
コネクタ付タイプ
- 多心シールドタイプケーブル
- 片側バラ線
- シールド接地しやすい丸端子アース線付
| 品名 | 適用ドライバ | 長さ （m） |
心数 | AWG | 仕上り 外径 |
定価 | |
|---|---|---|---|---|---|---|---|
|
CC24D005C-1 |
位置決め機能内容タイプ RS-485通信付きパルス列入力タイプ パルス列入力タイプ EtherNet/IP対応※ EtherCAT対応※ PROFINET対応※ |
0.5 | 24 | 24 | φ9.5 | 7,700円 |
| CC24D010C-1 | 1 | 8,200円 | |||||
| CC24D020C-1 | 2 | 9,300円 |
- ※ DC電源入力のドライバには接続できません。汎用タイプの入出力信号用ケーブルをお使いください。
汎用タイプ
- 多心シールドタイプケーブル
- 両側バラ線
- シールド接地しやすい丸端子付アース線付
- ご使用になる機能に合わせてリード線心数をお選びください。
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
定価 | |
|---|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 | 1,450円 |
| CC06D010B-1 | 1 | 1,600円 | |||||
| CC06D015B-1 | 1.5 | 1,800円 | |||||
| CC06D020B-1 | 2 | 1,900円 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | 1,600円 | |||
| CC10D010B-1 | 1 | 1,800円 | |||||
| CC10D015B-1 | 1.5 | 2,000円 | |||||
| CC10D020B-1 | 2 | 2,300円 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | 1,800円 | |||
| CC12D010B-1 | 1 | 2,000円 | |||||
| CC12D015B-1 | 1.5 | 2,300円 | |||||
| CC12D020B-1 | 2 | 2,600円 | |||||
| CC16D005B-1 | 0.5 | 16 | 1,900円 | ||||
| CC16D010B-1 | 1 | 2,200円 | |||||
| CC16D015B-1 | 1.5 | 2,400円 | |||||
| CC16D020B-1 | 2 | 2,700円 |
[3]入出力信号用ケーブル コネクタ - 端子台変換ユニット 1列タイプ
コネクタ－端子台変換ユニット
ドライバと上位コントローラやセンサを端子台で接続できる変換ユニットです。
- シールド接地しやすい丸端子付アース線付
- ドライバ信号名がひとめでわかる信号名表示プレートを付属
- DINレール取り付け、ねじ取り付けの両方が可能です。
- 圧着端子は丸端子、Y端子ともに使用可能です。
[4]DC電源用ケーブル
DC電源や電磁ブレーキの接続用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。
| 品名 | 長さ （m） |
AWG | 絶縁体 外径 |
仕上り 外径 |
定価 | |
|---|---|---|---|---|---|---|
|
CC02D005-3 | 0.5 | 20 | φ1.65 | φ5.9 | 950円 |
| CC02D010-3 | 1 | 1,050円 | ||||
| CC02D015-3 | 1.5 | 1,150円 | ||||
| CC02D020-3 | 2 | 1,250円 | ||||
| CC02D050-3 | 5 | 2,000円 |
[5]AC電源用ケーブル
ドライバとAC電源を接続するケーブルです。電源プラグ付とプラグなしをご用意しています。
ケーブル 可動ケーブル配線時のご注意
ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。
ケーブルの固定方法
コネクタ部が動かないように2箇所で固定してください。
ケーブルの配線長さと屈曲半径
ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。
ケーブルの干渉
ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。
ケーブルのねじれ
ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
