ケーブル BLEシリーズ RS-485通信タイプ用
BLEシリーズにはモーターとドライバ間の接続用に1m、2mまたは3mのいずれかの長さの接続ケーブルが付属しています。モーターとドライバ間を3m以上離して使う場合には、接続ケーブルをご使用ください。ケーブルが繰り返し曲げ伸ばしされる場合には、可動接続ケーブルをご使用ください。
- ご注意：
- 接続ケーブルを中継ケーブルとして継ぎ足して延長するときは、ケーブルの全長を最大20m以下（最大3本まで）にしてください。
標準タイプ 接続ケーブル

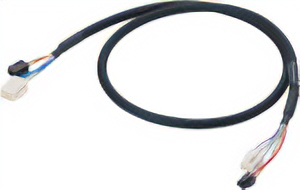

標準タイプ 可動接続ケーブル
電磁ブレーキ付タイプ 接続ケーブル
電磁ブレーキ付タイプ 可動接続ケーブル
接続ケーブル：DC電源ケーブル
DC電源や電磁ブレーキの接続用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。
| 品名 | 長さ （m） |
AWG | 絶縁体 外径 |
仕上り 外径 |
定価 | |
|---|---|---|---|---|---|---|
|
CC02D005-3 | 0.5 | 20 | φ1.65 | φ5.9 | 950円 |
| CC02D010-3 | 1 | 1,050円 | ||||
| CC02D015-3 | 1.5 | 1,150円 | ||||
| CC02D020-3 | 2 | 1,250円 | ||||
| CC02D050-3 | 5 | 2,000円 |
入出力信号用ケーブル
汎用タイプ
- 多心シールドタイプケーブル
- 両側バラ線
- シールド接地しやすい丸端子付アース線付
- ご使用になる機能に合わせてリード線心数をお選びください。
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
定価 | |
|---|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 | 1,450円 |
| CC06D010B-1 | 1 | 1,600円 | |||||
| CC06D015B-1 | 1.5 | 1,800円 | |||||
| CC06D020B-1 | 2 | 1,900円 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | 1,600円 | |||
| CC10D010B-1 | 1 | 1,800円 | |||||
| CC10D015B-1 | 1.5 | 2,000円 | |||||
| CC10D020B-1 | 2 | 2,300円 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | 1,800円 | |||
| CC12D010B-1 | 1 | 2,000円 | |||||
| CC12D015B-1 | 1.5 | 2,300円 | |||||
| CC12D020B-1 | 2 | 2,600円 | |||||
| CC16D005B-1 | 0.5 | 16 | 1,900円 | ||||
| CC16D010B-1 | 1 | 2,200円 | |||||
| CC16D015B-1 | 1.5 | 2,400円 | |||||
| CC16D020B-1 | 2 | 2,700円 |
FLEX用通信ケーブル
FLEX対応製品をRS-485通信でModbus制御する場合の各種機器への接続に便利なケーブルです。
ケーブルの一端をバラ線にした汎用タイプと、シュナイダーエレクトリックホールディングス株式会社製のプログラマブル表示器に直接接続できる専用タイプをご用意しています。
汎用タイプ
汎用タイプには、終端抵抗が添付されています。
RS-485通信ケーブル
ケーブル 可動ケーブル配線時のご注意
ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。
ケーブルの固定方法
コネクタ部が動かないように2箇所で固定してください。
ケーブルの配線長さと屈曲半径
ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。
ケーブルの干渉
ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。
ケーブルのねじれ
ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
