ケーブル　BLE2シリーズ用

BLE2シリーズ用

BLE2シリーズのモーターとドライバをご購入の際は、専用の接続ケーブル／電磁ブレーキ付モーター用接続ケーブルを一緒にご購入ください。

イラスト
内番号		 ケーブル名称
- 接続ケーブル
可動接続ケーブル
電磁ブレーキ付モーター用 接続ケーブル
電磁ブレーキ付モーター用 可動接続ケーブル
[1] 接続ケーブル(中継用)
可動接続ケーブル(中継用)
電磁ブレーキ付モーター用 接続ケーブル(中継用)
電磁ブレーキ付モーター用 可動接続ケーブル(中継用)
  • ※ ケーブルが屈曲される場合には、可動ケーブルをご使用ください。可動ケーブル使用上のご注意はこちら
イラスト
内番号		 ケーブル名称
[2] 入出力信号用ケーブル コネクタ付タイプ
入出力信号用ケーブル 汎用タイプ
[3] AC電源用ケーブル

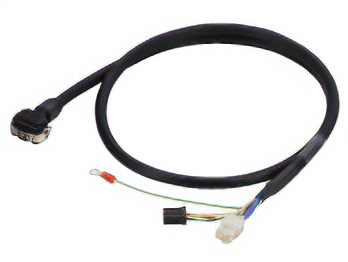

接続ケーブル

モーターとドライバ間の接続にお使いいただけるケーブルです。引き出し方向を、出力軸側引出し／反出力軸側引出し／垂直引出しからお選びください。

接続ケーブル

モーターコネクタに直接接続できるケーブルです。
中継なしで最大20mまで接続可能です。

  • 接続ケーブル
  • 接続ケーブル
出力軸側引出し
品名		 反出力軸側引出し
品名		 垂直引出し
品名		 長さ（m） 定価
出力軸側引出し：F
出力軸側引出し：F

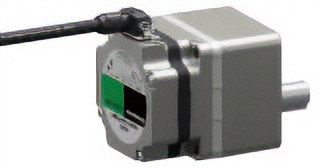

反出力軸側引出し：B
反出力軸側引出し：B
垂直引出し：V
垂直引出し：V
CC005KHBLF CC005KHBLB CC005KHBLV 0.5 3,300円
CC010KHBLF CC010KHBLB CC010KHBLV 1 3,300円
CC015KHBLF CC015KHBLB CC015KHBLV 1.5 3,700円
CC020KHBLF CC020KHBLB CC020KHBLV 2 4,100円
CC025KHBLF CC025KHBLB CC025KHBLV 2.5 4,900円
CC030KHBLF CC030KHBLB CC030KHBLV 3 5,800円
CC040KHBLF CC040KHBLB CC040KHBLV 4 6,800円
CC050KHBLF CC050KHBLB CC050KHBLV 5 7,800円
CC070KHBLF CC070KHBLB CC070KHBLV 7 9,600円
CC100KHBLF CC100KHBLB CC100KHBLV 10 12,200円
CC150KHBLF CC150KHBLB CC150KHBLV 15 17,000円
CC200KHBLF CC200KHBLB CC200KHBLV 20 21,600円
  • ※ 出力軸側引出しタイプは、取付板に干渉しないことを確認してからお使いください。

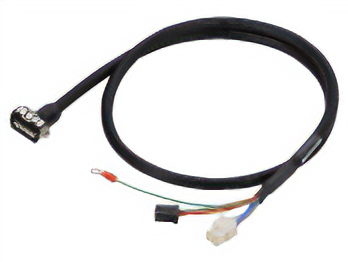

可動接続ケーブル

モーターコネクタに直接接続できるケーブルです。
ケーブルが繰り返し曲げ伸ばしされる場合は可動接続ケーブルをご使用ください。

  • 接続ケーブル
  • 接続ケーブル
出力軸側引出し
品名		 反出力軸側引出し
品名		 垂直引出し
品名		 長さ（m） 定価
出力軸側引出し：F
出力軸側引出し：F
反出力軸側引出し：B
反出力軸側引出し：B
垂直引出し：V
垂直引出し：V
CC010KHBLRF CC010KHBLRB CC010KHBLRV 1 6,600円
CC015KHBLRF CC015KHBLRB CC015KHBLRV 1.5 7,900円
CC020KHBLRF CC020KHBLRB CC020KHBLRV 2 9,200円
CC025KHBLRF CC025KHBLRB CC025KHBLRV 2.5 10,500円
CC030KHBLRF CC030KHBLRB CC030KHBLRV 3 11,800円
CC040KHBLRF CC040KHBLRB CC040KHBLRV 4 14,500円
CC050KHBLRF CC050KHBLRB CC050KHBLRV 5 17,100円
CC070KHBLRF CC070KHBLRB CC070KHBLRV 7 22,400円
CC100KHBLRF CC100KHBLRB CC100KHBLRV 10 30,300円
CC150KHBLRF CC150KHBLRB CC150KHBLRV 15 43,500円
CC200KHBLRF CC200KHBLRB CC200KHBLRV 20 56,700円
  • ※ 出力軸引出しタイプは、取付板に干渉しないことを確認してからお使いください。

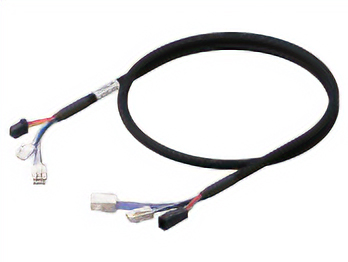

[1]接続ケーブル(中継用)、可動接続ケーブル(中継用)

接続ケーブルとドライバ間の中継用接続ケーブルです。
ケーブルが繰り返し曲げ伸ばしされる場合は可動接続ケーブルをご使用ください。
ケーブル全長は20m以内（合計2本まで）としてください。(※モーターコネクタに直接接続することはできません）

長さ（m） 接続ケーブル 可動接続ケーブル
品名 定価 品名 定価
接続ケーブル
1 CC01BL2 2,700円 CC01BL2R 6,600円
2 CC02BL2 3,500円 CC02BL2R 9,200円
3 CC03BL2 4,400円 CC03BL2R 11,800円
5 CC05BL2 8,500円 CC05BL2R 17,100円
7 CC07BL2 11,200円 CC07BL2R 22,400円
10 CC10BL2 15,100円 CC10BL2R 30,300円

可動ケーブル使用上のご注意

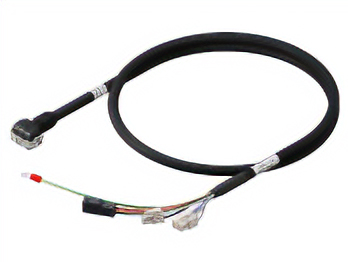

電磁ブレーキ付モーター用 接続ケーブル

電磁ブレーキ付モーターとドライバ間の接続にお使いいただけるケーブルです。引出し方向を、出力軸側引き出し/反出力軸側引出し/垂直引出しからお選びください。

電磁ブレーキ付モーター用 接続ケーブル

モーターコネクタに直接接続できるケーブルです。
中継なしで最大20mまで接続可能です。

  • 接続ケーブル
  • 接続ケーブル
出力軸側引出し
品名		 反出力軸側引出し
品名		 垂直引出し
品名		 長さ（m） 定価
出力軸側引出し：F

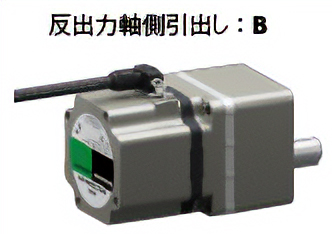

反出力軸側引出し：B
垂直引出し：V
CC005KHBLMF CC005KHBLMB CC005KHBLMV 0.5 4,400円
CC010KHBLMF CC010KHBLMB CC010KHBLMV 1 4,400円
CC015KHBLMF CC015KHBLMB CC015KHBLMV 1.5 5,100円
CC020KHBLMF CC020KHBLMB CC020KHBLMV 2 5,900円
CC025KHBLMF CC025KHBLMB CC025KHBLMV 2.5 6,400円
CC030KHBLMF CC030KHBLMB CC030KHBLMV 3 7,000円
CC040KHBLMF CC040KHBLMB CC040KHBLMV 4 8,300円
CC050KHBLMF CC050KHBLMB CC050KHBLMV 5 9,600円
CC070KHBLMF CC070KHBLMB CC070KHBLMV 7 12,300円
CC100KHBLMF CC100KHBLMB CC100KHBLMV 10 16,200円
CC150KHBLMF CC150KHBLMB CC150KHBLMV 15 22,800円
CC200KHBLMF CC200KHBLMB CC200KHBLMV 20 29,400円
  • ※ 出力軸側引出しタイプは、取付板に干渉しないことを確認してからお使いください。

電磁ブレーキ付モーター用 可動接続ケーブル

モーターコネクタに直接接続できるケーブルです。
ケーブルが繰り返し曲げ伸ばしされる場合は可動接続ケーブルをご使用ください。

  • 接続ケーブル
  • 接続ケーブル
出力軸側引出し
品名		 反出力軸側引出し
品名		 垂直引出し
品名		 長さ（m） 定価
出力軸側引出し：F
反出力軸側引出し：B
垂直引出し：V
CC010KHBLMRF CC010KHBLMRB CC010KHBLMRV 1 8,800円
CC015KHBLMRF CC015KHBLMRB CC015KHBLMRV 1.5 10,100円
CC020KHBLMRF CC020KHBLMRB CC020KHBLMRV 2 11,400円
CC025KHBLMRF CC025KHBLMRB CC025KHBLMRV 2.5 12,700円
CC030KHBLMRF CC030KHBLMRB CC030KHBLMRV 3 14,000円
CC040KHBLMRF CC040KHBLMRB CC040KHBLMRV 4 16,700円
CC050KHBLMRF CC050KHBLMRB CC050KHBLMRV 5 19,300円
CC070KHBLMRF CC070KHBLMRB CC070KHBLMRV 7 24,600円
CC100KHBLMRF CC100KHBLMRB CC100KHBLMRV 10 32,500円
CC150KHBLMRF CC150KHBLMRB CC150KHBLMRV 15 45,700円
CC200KHBLMRF CC200KHBLMRB CC200KHBLMRV 20 58,900円
  • ※ 出力軸側引出しタイプは、取付板に干渉しないことを確認してからお使いください。

[1]電磁ブレーキ付モーター用 接続ケーブル(中継用)／可動接続ケーブル(中継用)

接続ケーブルとドライバ間の中継用接続ケーブルです。
ケーブルが繰り返し曲げ伸ばしされる場合は可動接続ケーブルをご使用ください。
ケーブル全長は20m以内（合計2本まで）としてください。(※モーターコネクタに直接接続することはできません）

長さ（m） 接続ケーブル 可動接続ケーブル
品名 定価 品名 定価
接続ケーブル
1 CC010BL2M 3,800円 CC010BL2MR 8,800円
2 CC020BL2M 4,600円 CC020BL2MR 11,400円
3 CC030BL2M 5,500円 CC030BL2MR 14,000円
5 CC050BL2M 9,600円 CC050BL2MR 19,300円
7 CC070BL2M 12,300円 CC070BL2MR 24,600円
10 CC100BL2M 16,200円 CC100BL2MR 32,500円

可動ケーブル使用上のご注意

その他ケーブル

ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。

[2]入出力信号用ケーブル

コネクタ付タイプ

各種スピードコントローラ、ドライバの入出力信号配線用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。リード線の識別が容易なマークチューブ付です。

品名 長さ
（m）		 心数 AWG 絶縁体
外径		 仕上り
外径		 定価
コネクタ付タイプ
CC18D005C-1 0.5 24 φ1.2 φ9.5 18 6,600円
CC18D010C-1 1 7,100円
CC18D020C-1 2 8,200円

汎用タイプ

  • 多心シールドタイプケーブル
  • 両側バラ線
  • シールド接地しやすい丸端子付アース線付
  • ご使用になる機能に合わせてリード線心数をお選びください。
品名 長さ
（m）		 心数 AWG 絶縁体
外径		 仕上り
外径		 定価
入出力信号用ケーブル汎用タイプ
CC06D005B-1 0.5 6 24 φ1.1 φ5.4 1,450円
CC06D010B-1 1 1,600円
CC06D015B-1 1.5 1,800円
CC06D020B-1 2 1,900円
CC10D005B-1 0.5 10 φ6.7 1,600円
CC10D010B-1 1 1,800円
CC10D015B-1 1.5 2,000円
CC10D020B-1 2 2,300円
CC12D005B-1 0.5 12 φ7.5 1,800円
CC12D010B-1 1 2,000円
CC12D015B-1 1.5 2,300円
CC12D020B-1 2 2,600円
CC16D005B-1 0.5 16 1,900円
CC16D010B-1 1 2,200円
CC16D015B-1 1.5 2,400円
CC16D020B-1 2 2,700円

[3]AC電源用ケーブル

ドライバとAC電源を接続するケーブルです。電源プラグ付とプラグなしをご用意しています。

品名 長さ
（m）		 種類 電源電圧 定価
AC電源用ケーブル
CC01AC03P 1 プラグ付 単相100-120V 1,600円
CC02AC03P 2 2,200円
CC03AC03P 3 2,700円
AC電源用ケーブル
CC01AC03N 1 プラグなし 単相100-120V
単相200-240V		 1,100円
CC02AC03N 2 1,600円
CC03AC03N 3 2,200円
AC電源用ケーブル
CC01AC04N 1 三相200-240V 1,100円
CC02AC04N 2 1,600円
CC03AC04N 3 2,200円

ケーブル　可動ケーブル配線時のご注意

ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。

ケーブルの固定方法

コネクタ部が動かないように2箇所で固定してください。

コネクタ部が動かないように2箇所で固定してください。

ケーブルの配線長さと屈曲半径

ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。

ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。

ケーブルの干渉

ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。

ケーブルのねじれ

ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
