ケーブル BLE2シリーズ コネクタタイプ用 IP対応接続ケーブル
BLE2シリーズ コネクタタイプのモーターとドライバをご購入の際は、専用の接続ケーブルモーター側（出力軸側引出し／反出力軸側引出し）とドライバ側を一緒にご購入ください。
| イラスト
内番号 |
ケーブル名称 |
|---|---|
| - | 接続ケーブル モーター側 |
| [1] | 接続ケーブル ドライバ側 |
| 接続ケーブル ドライバ側 パネルマウントタイプ | |
| 接続ケーブル ドライバ側 電磁ブレーキ用 | |
| 接続ケーブル ドライバ側 電磁ブレーキ用 パネルマウントタイプ |
| イラスト
内番号 |
ケーブル名称 |
|---|---|
| [2] | 入出力信号用ケーブル コネクタ付タイプ |
| 入出力信号用ケーブル 汎用タイプ | |
| [3] | AC電源用ケーブル |
- →ケーブルの種類はこちら
特徴
- 中継コネクタはIP66/IP67適合品を採用
- 耐ノイズ構造
- 盤面取り付けに便利なパネルマウントタイプをラインアップ
接続ケーブル
モーターとドライバ間の接続にお使いいただけるケーブルです。
接続ケーブル モーター側
モーターコネクタに直接接続できるケーブルです。電磁ブレーキ付モーターと共用です。
| 長さ（m） | 出力軸側引出し
品名 |

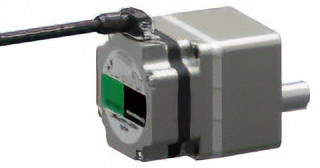

反出力軸側引出し
品名 |
|
|---|---|---|---|
|
1 | CCM010B2EFFM | CCM010B2EBFM |
| 2 | CCM020B2EFFM | CCM020B2EBFM | |
| 3 | CCM030B2EFFM | CCM030B2EBFM | |
| 5 | CCM050B2EFFM | CCM050B2EBFM | |
| 7 | CCM070B2EFFM | CCM070B2EBFM |
- ※ 出力軸引出しタイプは、取付板に干渉しないことを確認してからお使いください。
[1]接続ケーブル ドライバ側
| 長さ（m） | 品名 | パネルマウントタイプ
品名 |
|---|---|---|
| 1 | CCM010B2ACFT | CCM010B2ADFT |
| 2 | CCM020B2ACFT | CCM020B2ADFT |
| 3 | CCM030B2ACFT | CCM030B2ADFT |
| 5 | CCM050B2ACFT | CCM050B2ADFT |
| 7 | CCM070B2ACFT | CCM070B2ADFT |
| 9 | CCM090B2ACFT | CCM090B2ADFT |
[2]接続ケーブル ドライバ側 電磁ブレーキ用
電磁ブレーキ付モーターとドライバ側を接続するためのケーブルです。
| 長さ（m） | 品名 | パネルマウントタイプ
品名 |
|---|---|---|
| 1 | CCM010B2BCFT | CCM010B2BDFT |
| 2 | CCM020B2BCFT | CCM020B2BDFT |
| 3 | CCM030B2BCFT | CCM030B2BDFT |
| 5 | CCM050B2BCFT | CCM050B2BDFT |
| 7 | CCM070B2BCFT | CCM070B2BDFT |
| 9 | CCM090B2BCFT | CCM090B2BDFT |
その他ケーブル
ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。
[2]入出力信号用ケーブル
コネクタ付タイプ
各種スピードコントローラ、ドライバの入出力信号配線用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。リード線の識別が容易なマークチューブ付です。
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
|
|---|---|---|---|---|---|---|
|
CC18D005C-1 | 0.5 | 24 | φ1.2 | φ9.5 | 18 |
| CC18D010C-1 | 1 | |||||
| CC18D020C-1 | 2 |
汎用タイプ
- 多心シールドタイプケーブル
- 両側バラ線
- シールド接地しやすい丸端子付アース線付
- ご使用になる機能に合わせてリード線心数をお選びください。
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
|
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | |||
| CC12D010B-1 | 1 | |||||
| CC12D015B-1 | 1.5 | |||||
| CC12D020B-1 | 2 | |||||
| CC16D005B-1 | 0.5 | 16 | ||||
| CC16D010B-1 | 1 | |||||
| CC16D015B-1 | 1.5 | |||||
| CC16D020B-1 | 2 |
