ケーブル BMUシリーズ コネクタタイプ用 IP対応接続ケーブル
BMUシリーズ コネクタタイプのモーターとドライバをご購入の際は、専用の接続ケーブルモーター側（出力軸側引出し／反出力軸側引出し）とドライバ側を一緒にご購入ください。
| イラスト
内番号 |
ケーブル名称 |
|---|---|
| - | 接続ケーブル モーター側 |
| [1] | 接続ケーブル ドライバ側 |
| 接続ケーブル ドライバ側 パネルマウントタイプ |
| イラスト
内番号 |
ケーブル名称 |
|---|---|
| [2] | 入出力信号用ケーブル コネクタ付タイプ |
| 入出力信号用ケーブル 汎用タイプ | |
| [3] | AC電源用ケーブル |
- →ケーブルの種類はこちら
特徴
- 中継コネクタはIP66/IP67適合品を採用
- 耐ノイズ構造
- 盤面取り付けに便利なパネルマウントタイプをラインアップ
接続ケーブル
モーターとドライバ間の接続にお使いいただけるケーブルです。
接続ケーブル モーター側
モーターコネクタに直接接続できるケーブルです。
| 長さ（m） | 出力軸側引出し
品名 |

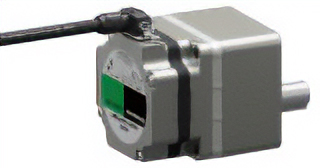

反出力軸側引出し
品名 |
定価 | |
|---|---|---|---|---|
|
1 | CCM010B2EFFM | CCM010B2EBFM | 23,700円 |
| 2 | CCM020B2EFFM | CCM020B2EBFM | 25,000円 | |
| 3 | CCM030B2EFFM | CCM030B2EBFM | 26,400円 | |
| 5 | CCM050B2EFFM | CCM050B2EBFM | 29,000円 | |
| 7 | CCM070B2EFFM | CCM070B2EBFM | 31,600円 |
- ※ 出力軸引出しタイプは、取付板に干渉しないことを確認してからお使いください。
[1]接続ケーブル ドライバ側
| 長さ（m） | 品名 | 定価 | パネルマウントタイプ
品名 |
定価 |
|---|---|---|---|---|
| 1 | CCM010B2ACFT | 22,600円 | CCM010B2ADFT | 25,400円 |
| 2 | CCM020B2ACFT | 23,600円 | CCM020B2ADFT | 26,400円 |
| 3 | CCM030B2ACFT | 24,600円 | CCM030B2ADFT | 27,300円 |
| 5 | CCM050B2ACFT | 26,600円 | CCM050B2ADFT | 29,300円 |
| 7 | CCM070B2ACFT | 28,600円 | CCM070B2ADFT | 31,300円 |
| 9 | CCM090B2ACFT | 30,500円 | CCM090B2ADFT | 33,300円 |
その他ケーブル
ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。
[2]入出力信号用ケーブル
コネクタ付タイプ
各種スピードコントローラ、ドライバの入出力信号配線用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。リード線の識別が容易なマークチューブ付です。

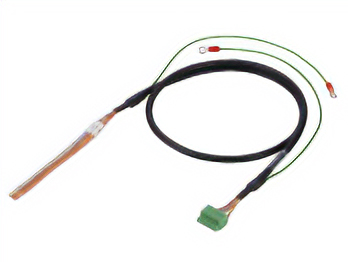

30W、60W、120W用
| 品名 | 長さ
（m） |
心数 | AWG | 絶縁体
外径 |
仕上り
外径 |
定価 | |
|---|---|---|---|---|---|---|---|
|
CC09D005C-1 | 0.5 | 9 | 24 | φ1.1 | φ6.7 | 5,200円 |
| CC09D010C-1 | 1 | 5,800円 | |||||
| CC09D020C-1 | 2 | 6,900円 |

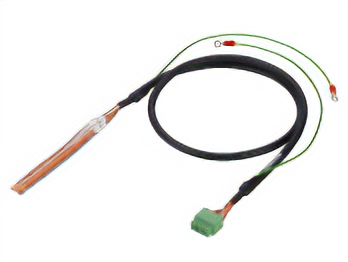

200W、400W用
| 品名 | 長さ
（m） |
心数 | AWG | 絶縁体
外径 |
仕上り
外径 |
定価 | |
|---|---|---|---|---|---|---|---|
|
CC12D005C-1 | 0.5 | 12 | 24 | φ1.1 | φ7.5 | 5,200円 |
| CC12D010C-1 | 1 | 5,800円 | |||||
| CC12D020C-1 | 2 | 6,900円 |
汎用タイプ
- 多心シールドタイプケーブル
- 両側バラ線
- シールド接地しやすい丸端子付アース線付
- ご使用になる機能に合わせてリード線心数をお選びください。
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
定価 | |
|---|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 | 1,450円 |
| CC06D010B-1 | 1 | 1,600円 | |||||
| CC06D015B-1 | 1.5 | 1,800円 | |||||
| CC06D020B-1 | 2 | 1,900円 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | 1,600円 | |||
| CC10D010B-1 | 1 | 1,800円 | |||||
| CC10D015B-1 | 1.5 | 2,000円 | |||||
| CC10D020B-1 | 2 | 2,300円 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | 1,800円 | |||
| CC12D010B-1 | 1 | 2,000円 | |||||
| CC12D015B-1 | 1.5 | 2,300円 | |||||
| CC12D020B-1 | 2 | 2,600円 | |||||
| CC16D005B-1 | 0.5 | 16 | 1,900円 | ||||
| CC16D010B-1 | 1 | 2,200円 | |||||
| CC16D015B-1 | 1.5 | 2,400円 | |||||
| CC16D020B-1 | 2 | 2,700円 |
[3]AC電源用ケーブル
ドライバとAC電源を接続するケーブルです。電源プラグ付とプラグなしをご用意しています。
