ケーブル BXIIシリーズ用
ご注意
BXⅡシリーズは2020年3月16日受注分より、モーター・ドライバ間を1本のケーブルで接続できるよう、リニューアルしました。
これに伴い、従来のドライバに付属していた変換ケーブルを廃止しました（ドライバ本体の仕様・外形に変更はありません。）
新しい品名のドライバ（品名の末尾に「２」がつきます）をご購入の際は、新規の接続ケーブルをお求めください。
- ※ 従来の接続ケーブルは中継用としてご利用いただけます。
| イラスト 内番号 |
ケーブル名称 |
|---|---|
| [1] | 接続ケーブル |
| 可動接続ケーブル | |
| [2] | 接続ケーブル（中継用） |
| 可動接続ケーブル（中継用） |
- ※ ケーブルが屈曲される場合には、可動ケーブルセットをご使用ください。可動ケーブル使用上のご注意はこちら
| イラスト 内番号 |
ケーブル名称 |
|---|---|
| [3] | 入出力信号用ケーブル コネクタ付タイプ |
| 入出力信号用ケーブル 汎用タイプ | |
| [4] | AC電源用ケーブル |
接続ケーブル
モーターとドライバ間の接続にお使いいただけるケーブルです。

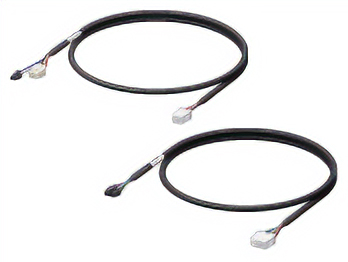

[1]接続ケーブル、可動接続ケーブル（必須）
モーターとドライバ間の専用接続ケーブルです。
ケーブル全長は30.7m以内（モーターケーブルを除いて合計3本まで)としてください。モーター用ケーブルとエンコーダ用ケーブルがセットになっています。
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
![[1]接続ケーブル、可動接続ケーブル](/sites/default/files/image/products/accessories/cable/bx2/cable-bx2_02.webp)
|
0.3 | CC003SBF2 | 1,100円 | - | - |
| 1.3 | CC013SBF2 | 7,200円 | CC013SBR2 | 11,100円 | |
| 2.3 | CC023SBF2 | 8,800円 | CC023SBR2 | 16,200円 | |
| 3.3 | CC033SBF2 | 10,300円 | CC033SBR2 | 21,500円 | |
| 5.3 | CC053SBF2 | 13,400円 | CC053SBR2 | 32,000円 | |
| 7.3 | CC073SBF2 | 16,500円 | CC073SBR2 | 41,800円 | |
| 10.3 | CC103SBF2 | 21,100円 | CC103SBR2 | 57,900円 | |
| 15.3 | CC153SBF2 | 28,800円 | CC153SBR2 | 83,900円 | |
| 20.3 | CC203SBF2 | 36,500円 | CC203SBR2 | 110,800円 | |
| 30.3 | CC303SBF2 | 48,600円 | CC303SBR2 | 160,300円 | |
[2]接続ケーブル（中継用）、可動接続ケーブル（中継用）
ケーブル全長は30.7m以内(モーターケーブルを除いて合計3本まで)としてください。モーター用ケーブルとエンコーダ用ケーブルがセットになっています。
- ※ 中継用のケーブルだけではモーターとドライバを接続できません。接続ケーブルまたは可動接続ケーブルを必ずご購入ください。
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
![[2]接続ケーブル（中継用）、可動接続ケーブル（中継用）](/sites/default/files/image/products/accessories/cable/bx2/cable-bx2_03_ja.webp)
|
1 | CC01SBF | 6,100円 | CC01SBR | 10,000円 |
| 2 | CC02SBF | 7,700円 | CC02SBR | 15,100円 | |
| 3 | CC03SBF | 9,200円 | CC03SBR | 20,400円 | |
| 5 | CC05SBF | 12,300円 | CC05SBR | 30,900円 | |
| 7 | CC07SBF | 15,400円 | CC07SBR | 40,700円 | |
| 10 | CC10SBF | 20,000円 | CC10SBR | 56,800円 | |
| 15 | CC15SBF | 27,700円 | CC15SBR | 82,800円 | |
| 20 | CC20SBF | 35,400円 | CC20SBR | 109,700円 | |
| 30 | CC30SBF | 47,500円 | CC30SBR | 159,200円 | |
その他ケーブル
ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。
[3]入出力信号用ケーブル
コネクタ付タイプ
各種スピードコントローラ、ドライバの入出力信号配線用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。リード線の識別が容易なマークチューブ付です。
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
定価 | |
|---|---|---|---|---|---|---|---|
|
CC23D005C-1 | 0.5 | 23 | 24 | φ1.2 | φ9.5 | 7,700円 |
| CC23D010C-1 | 1 | 8,200円 | |||||
| CC23D020C-1 | 2 | 9,300円 |
汎用タイプ
- 多心シールドタイプケーブル
- 両側バラ線
- シールド接地しやすい丸端子付アース線付
- ご使用になる機能に合わせてリード線心数をお選びください。
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
定価 | |
|---|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 | 1,450円 |
| CC06D010B-1 | 1 | 1,600円 | |||||
| CC06D015B-1 | 1.5 | 1,800円 | |||||
| CC06D020B-1 | 2 | 1,900円 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | 1,600円 | |||
| CC10D010B-1 | 1 | 1,800円 | |||||
| CC10D015B-1 | 1.5 | 2,000円 | |||||
| CC10D020B-1 | 2 | 2,300円 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | 1,800円 | |||
| CC12D010B-1 | 1 | 2,000円 | |||||
| CC12D015B-1 | 1.5 | 2,300円 | |||||
| CC12D020B-1 | 2 | 2,600円 | |||||
| CC16D005B-1 | 0.5 | 16 | 1,900円 | ||||
| CC16D010B-1 | 1 | 2,200円 | |||||
| CC16D015B-1 | 1.5 | 2,400円 | |||||
| CC16D020B-1 | 2 | 2,700円 |
[4]AC電源用ケーブル
ドライバとAC電源を接続するケーブルです。電源プラグ付とプラグなしをご用意しています。
ケーブル 可動ケーブル配線時のご注意
ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。
ケーブルの固定方法
コネクタ部が動かないように2箇所で固定してください。
ケーブルの配線長さと屈曲半径
ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。
ケーブルの干渉
ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。
ケーブルのねじれ
ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
