ケーブル 2相／5相ステッピングモーター PKPシリーズ／CVDシリーズ 多軸タイプドライバ用
| イラスト 内番号 |
ケーブル名称 |
|---|---|
| [1] | 接続ケーブルモーター側 |
| [2] | 接続ケーブルドライバ側 |
| [3] | 主電源用ケーブル |
| [4] | 制御電源用ケーブル |
| [5] | 入出力信号用ケーブル コネクタ付タイプ |
| 入出力信号用ケーブル 汎用タイプ |
接続ケーブル
コネクタの形状が２種類あります。それぞれの形状に適合したケーブルをお選びください。
[1]接続ケーブルモーター側
コネクタ接続方式のモーターの接続に便利なコネクタ圧着済みリード線タイプの接続ケーブルです。
2相ステッピングモーター
| 品名 | 適用製品 | 長さ（m） | ||
|---|---|---|---|---|
| 取付角寸法 | タイプ | |||
|
LC2B06A | 28mm |
標準タイプ 標準タイプエンコーダ付 標準タイプ電磁ブレーキ付 高分解能タイプ 高分解能タイプエンコーダ付 SHギヤードタイプ SHギヤードタイプエンコーダ付 CSギヤードタイプ |
0.6 |
| LC2B10A | 1 | |||
| LC2B06B | 35mm | 標準タイプ 標準タイプエンコーダ付 標準タイプ電磁ブレーキ付 |
0.6 | |
| LC2B10B | 1 | |||
| LC2B06B | 42mm※1 | 標準タイプ 標準タイプ電磁ブレーキ付 高分解能タイプ 高分解能タイプエンコーダ付 高分解能タイプ電磁ブレーキ付 |
0.6 | |
| LC2B10B | 1 | |||
| LC2B06C | 56.4mm※1 | 標準タイプ 標準タイプ電磁ブレーキ付 高分解能タイプ 高分解能タイプエンコーダ付 高分解能タイプ電磁ブレーキ付 |
0.6 | |
| LC2B10C | 1 | |||
| LC2B06E | 42mm※2 50mm 56.4mm※2 60mm |
標準タイプ 標準タイプエンコーダ付 標準タイプ電磁ブレーキ付 高分解能タイプ 高分解能タイプエンコーダ付 CSギヤードタイプ SHギヤードタイプ SHギヤードタイプエンコーダ付 |
0.6 | |
| LC2B10E | 1 | |||
| LC2B06E | 42mm 51mm |
薄型タイプ
薄型タイプエンコーダ付 薄型ハーモニックギヤードタイプ 薄型ハーモニックギヤードタイプエンコーダ付 |
0.6 | |
| LC2B10E | 1 | |||
| LC2B10G | 13mm | 標準タイプ | 1 | |
5相ステッピングモーター
| 品名 | 適用製品 | 長さ（m） | ||
|---|---|---|---|---|
| 取付角寸法 | タイプ | |||
|
LC5N06A | 20mm 28mm 30mm |
標準タイプ 標準タイプエンコーダ付 高分解能タイプ 高分解能タイプエンコーダ付 THギヤードタイプ PSギヤードタイプ PNギヤードタイプ ハーモニックギヤードタイプ |
0.6 |
| LC5N10A | 1 | |||
| LC5N06B | 42mm※1 | 標準タイプ 高分解能タイプ 高分解能タイプエンコーダ付 THギヤードタイプ PSギヤードタイプ PNギヤードタイプ ハーモニックギヤードタイプ |
0.6 | |
| LC5N10B | 1 | |||
| LC5N06C2 | 60mm | 高分解能タイプ 高分解能タイプエンコーダ付 THギヤードタイプ PSギヤードタイプ PNギヤードタイプ ハーモニックギヤードタイプ |
0.6 | |
| LC5N10C2 | 1 | |||
| LC5N06E | 42mm※2 56.4mm 60mm |
標準タイプ 標準タイプエンコーダ付 TSギヤードタイプ |
0.6 | |
| LC5N10E | 1 | |||
- ※1
- コネクタ形状がモデルBのモーター
- ※2
- コネクタ形状がモデルAのモーター
その他ケーブル
ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。
[2]接続ケーブルドライバ側
ドライバ側にコネクタの付いている接続ケーブルです。
| 品名 | 適用製品 | モータータイプ | 長さ（m） | |
|---|---|---|---|---|
 |
LCD06CA-2M | 2相ステッピングモーター PKPシリーズ | 標準タイプ | 0.6 |
| LCD06CA-2ME | 標準タイプエンコーダ付 | |||
| LCD06CA-2MB | 標準タイプ電磁ブレーキ付 | |||
| LCD06CA-5M | 5相ステッピングモーター PKPシリーズ | 標準タイプ | ||
| LCD06CA-5ME | 標準タイプエンコーダ付 | |||
| LCD06CA-5MB | 5相ステッピングモーター PKシリーズ | 標準タイプ電磁ブレーキ付 |

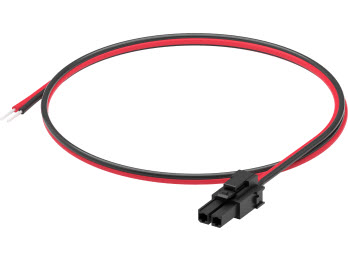

[3]主電源用ケーブル
| 品名 | 長さ
（m） |
|
|---|---|---|
|
LC02D06C | 0.6 |

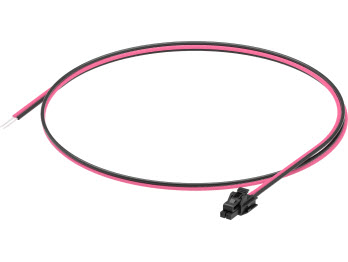

[4]制御電源用ケーブル
| 品名 | 長さ（m） | |
|---|---|---|
 |
LC02D06D | 0.6 |

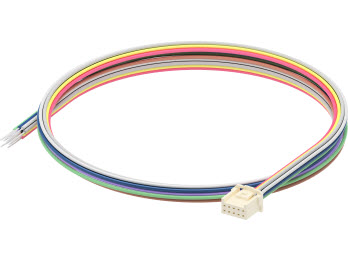

[5]入出力信号用ケーブル
コネクタ付タイプ
ドライバと上位制御機器とをつなぐケーブルです。
| 品名 | 長さ（m） | |
|---|---|---|
 |
LCD06CA-S | 0.6 |
汎用タイプ
- 多心シールドタイプケーブル
- 両側バラ線
- シールド接地しやすい丸端子付アース線付
- ご使用になる機能に合わせてリード線心数をお選びください。
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
|
|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 |
| CC06D010B-1 | 1 | |||||
| CC06D015B-1 | 1.5 | |||||
| CC06D020B-1 | 2 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | |||
| CC10D010B-1 | 1 | |||||
| CC10D015B-1 | 1.5 | |||||
| CC10D020B-1 | 2 |
