ケーブル　5相ステッピングモーター PKPシリーズ／CVDシリーズ SCタイプドライバ用

PKPシリーズ／CVDシリーズ SCタイプドライバ用ケーブル構成図
イラスト
内番号		 ケーブル名称
[1] 接続ケーブル
可動接続ケーブル
[2] 中継ケーブルドライバ側
可動中継ケーブルドライバ側
[3] 接続ケーブルモーター側
[4] 接続ケーブル端末処理なし
可動接続ケーブル端末処理なし
  • ※ ケーブルが屈曲される場合には、可動ケーブルセットをご使用ください。可動ケーブル使用上のご注意はこちら
イラスト
内番号		 ケーブル名称
[6] 接続ケーブルセット
[7] 接続ケーブルドライバ側
可動接続ケーブルドライバ側
[8] 入出力信号用ケーブル
[9] DC電源用ケーブル

→ケーブルの種類はこちら

接続ケーブル

[1]接続ケーブル、可動接続ケーブル

  • コネクタ接続方式のモーターとドライバを直接接続する、両側コネクタ付のケーブルです。
  • コネクタの形状が２種類あります。それぞれの形状に適合したケーブルをお選びください。
コネクタ形状モデル
イラスト内
番号		 モーター 適用ドライバ ケーブル品名
取付角寸法 コネクタ形状
[1] 28mm モデルB CVD512BR-KSC
CVD512B-KSC		 CCM□□□V5AAF
CCM□□□V5AAR
42mm モデルA CVD518BR-KSC
CVD518B-KSC		 CCM□□□V5AEF
CCM□□□V5AER
60mm CVD524BR-KSC
CVD524B-KSC

[1]接続ケーブル、可動接続ケーブル (取付角20mm、28mm)

長さ（m） 接続ケーブル 可動接続ケーブル
品名 定価 品名 定価
5相PKPモーター／CVDドライバ用　接続ケーブル
 0.5 CCM005V5AAF 2,300円 CCM005V5AAR 3,000円
1 CCM010V5AAF 2,500円 CCM010V5AAR 3,300円
1.5 CCM015V5AAF 2,600円 CCM015V5AAR 3,500円
2 CCM020V5AAF 2,900円 CCM020V5AAR 3,900円
2.5 CCM025V5AAF 3,000円 CCM025V5AAR 4,200円
3 CCM030V5AAF 3,300円 CCM030V5AAR 4,500円
4 CCM040V5AAF 3,600円 CCM040V5AAR 5,200円
5 CCM050V5AAF 4,100円 CCM050V5AAR 5,900円
7 CCM070V5AAF 5,500円 CCM070V5AAR 7,400円
10 CCM100V5AAF 7,500円 CCM100V5AAR 9,900円

[1]接続ケーブル、可動接続ケーブル (取付角42mm、60mm)

長さ（m） 接続ケーブル 可動接続ケーブル
品名 定価 品名 定価
5相PKPモーター／CVDドライバ用　接続ケーブル
0.5 CCM005V5AEF 2,300円 CCM005V5AER 3,000円
1 CCM010V5AEF 2,500円 CCM010V5AER 3,300円
1.5 CCM015V5AEF 2,600円 CCM015V5AER 3,500円
2 CCM020V5AEF 2,900円 CCM020V5AER 3,900円
2.5 CCM025V5AEF 3,000円 CCM025V5AER 4,200円
3 CCM030V5AEF 3,300円 CCM030V5AER 4,500円
4 CCM040V5AEF 3,600円 CCM040V5AER 5,200円
5 CCM050V5AEF 4,100円 CCM050V5AER 5,900円
7 CCM070V5AEF 5,500円 CCM070V5AER 7,400円
10 CCM100V5AEF 7,500円 CCM100V5AER 9,900円

[2]中継ケーブルドライバ側、可動中継ケーブルドライバ側

  • 接続ケーブルに継ぎ足して使用できるケーブルです。
  • 継ぎ足して使用する場合は、ケーブル全長は10m以内としてください。
  • モーターとドライバ間の接続に使用できるケーブルは３本までです
長さ（m） 接続ケーブル 可動接続ケーブル
品名 定価 品名 定価
2相PKPモーター、5相PKPモーター／CVDドライバ用中継ケーブル
0.5 CCM005V5ADFT 2,300円 CCM005V5ADRT 3,000円
1 CCM010V5ADFT 2,500円 CCM010V5ADRT 3,300円
1.5 CCM015V5ADFT 2,600円 CCM015V5ADRT 3,500円
2 CCM020V5ADFT 2,900円 CCM020V5ADRT 3,900円
2.5 CCM025V5ADFT 3,000円 CCM025V5ADRT 4,200円
3 CCM030V5ADFT 3,300円 CCM030V5ADRT 4,500円
4 CCM040V5ADFT 3,600円 CCM040V5ADRT 5,200円
5 CCM050V5ADFT 4,100円 CCM050V5ADRT 5,900円
7 CCM070V5ADFT 5,500円 CCM070V5ADRT 7,400円
9 CCM090V5ADFT 6,900円 CCM090V5ADRT 9,000円

可動ケーブル使用上のご注意

[3]接続ケーブルモーター側

コネクタ接続方式のモーターの接続に便利なコネクタ圧着済みリード線タイプの接続ケーブルです。

品名 適用製品 長さ（m） 定価
取付角寸法 タイプ
接続ケーブルモーター側
 LC5N06A 28mm 標準タイプ 0.6 600円
LC5N10A 1 800円
LC5N06E 42mm
60mm		 標準タイプ 0.6 600円
LC5N10E 1 800円

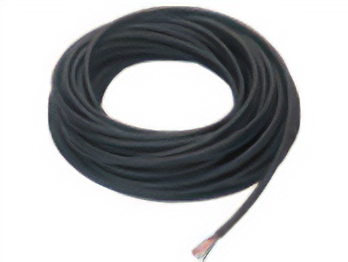

[4]接続ケーブル端末処理なし、可動接続ケーブル端末処理なし

モーターとドライバ間の延長用接続ケーブルです。モーターとドライバ間のケーブル全長は10m以内としてください。
5相ステッピングモーターは、モーター定格電流2.4A以下の製品にご使用いただけます。

長さ（m） 接続ケーブル 可動接続ケーブル
品名 定価 品名 定価
接続ケーブル端末処理なし
 5 CC05PK5 3,800円 CC05PK5R 6,000円
10 CC10PK5 7,700円 CC10PK5R 12,100円

その他ケーブル

ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。

[6]接続ケーブルセット

ドライバに接続する、モーター用、電源用、入出力信号用の接続ケーブルをセットにしました。
ドライバ側にコネクタが付いています。

品名 適用製品 コネクタ名 コネクタ品名 長さ 導体
AWG		 定価
接続ケーブルセット
 LCS04SD5 5相ステッピングモーター PKPシリーズ／CVDシリーズ SCタイプドライバ
(CVD528、CVD538を除く)		 モーター用 51103-0500 0.6m 22
(0.3mm²)		 2,100円
電源用 51103-0200
入出力信号用 51103-1200

[7]接続ケーブルドライバ側、可動接続ケーブルドライバ側

ドライバ側にコネクタの付いている接続ケーブルです。

品名 長さ（m） 種類 定価
接続ケーブルドライバ側
 CC005N1 0.5 固定 1,400円
CC010N1 1 1,600円
CC005N1R 0.5 可動 1,800円
CC010N1R 1 2,200円

[8]入出力信号用ケーブル

品名 長さ
（m）		 定価
入出力信号用ケーブル
 CC12D005-2 0.5 2,300円
CC12D010-2 1 2,700円
CC12D015-2 1.5 3,100円
CC12D020-2 2 3,600円

[9]DC電源用ケーブル

品名 長さ
（m）		 定価
DC電源用ケーブル
 CC02D005-2 0.5 1,350円
CC02D010-2 1 1,500円
CC02D015-2 1.5 1,700円
CC02D020-2 2 1,800円

ケーブル　可動ケーブル配線時のご注意

ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。

ケーブルの固定方法

コネクタ部が動かないように2箇所で固定してください。

コネクタ部が動かないように2箇所で固定してください。

ケーブルの配線長さと屈曲半径

ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。

ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。

ケーブルの干渉

ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。

ケーブルのねじれ

ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
