ドライバケーブル一覧
ドライバとコントローラを接続する場合にお使いいただけるケーブルです。
接続ケーブルセット
| 品名 | 適用製品 | コネクタ名 | コネクタ品名 | 長さ L1 |
長さ L2 |
導体 AWG |
定価 | |
|---|---|---|---|---|---|---|---|---|
|
LCS01CVK2 | 2相CVKシリーズ(CVD245を除く)、 2相ステッピングモーターPKPシリーズ(CVD242、CVD245を除く) |
モーター用 | 51103-0500 | 0.6m | 10mm | 22 (0.3mm²) |
2,100円 |
| 電源用 | 51103-0200 | |||||||
| 入出力信号用 | 51103-1200 | |||||||
| LCS02CVK2 | 2相CVKシリーズ(CVD245)、 2相ステッピングモーターPKPシリーズ(CVD242、CVD245) |
モーター用 | 51067-0500 | 20 (0.5mm²) |
2,200円 | |||
| 電源用 | 51067-0200 | |||||||
| 入出力信号用 | 51103-1200 | 22 (0.3mm²) |
||||||
| LCS04SD5 | 5相CVKシリーズ(CVD528、CVD538を除く)、 5相ステッピングモーターPKPシリーズ(CVD528、CVD538を除く)、 CRKシリーズ(CRD5128PBを除く) |
モーター用 | 51103-0500 | 22 (0.3mm²) |
2,100円 | |||
| 電源用 | 51103-0200 | |||||||
| 入出力信号用 | 51103-1200 | |||||||
| LCS05SD5 | 5相CVKシリーズ(CVD528、CVD538)、 5相ステッピングモーターPKPシリーズ(CVD528、CVD538)、 CRKシリーズ(CRD5128PB) |
モーター用 | 51067-0500 | 20 (0.5mm²) |
2,200円 | |||
| 電源用 | 51067-0200 | |||||||
| 入出力信号用 | 51103-1200 | 22 (0.3mm²) |
||||||
| LCS01CMK2 | 2相ステッピングモーターPKPシリーズ(CMD2109P、CMD2112P、CMD2120P)、 CMKシリーズ |
モーター用 | 51103-0600 | 22 (0.3mm²) |
2,100円 | |||
| 電源用 | 51103-0200 | |||||||
| 入出力信号用 | 51103-1200 |

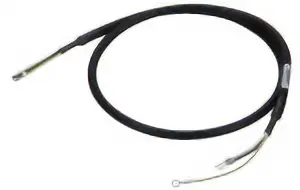

接続ケーブル モーターケーブル

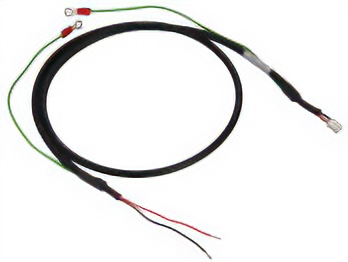

接続ケーブル 電源ケーブル(コネクタ付)
ドライバの電源用コネクタに適用するコネクタ付きシールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。
| 品名 | 適用製品 | 長さ （m） |
定価 | |
|---|---|---|---|---|
|
CC02D005-2 | 5相CVKシリーズ、 CRKシリーズ パルス列入力タイプ、 2相CVKシリーズ、 CMKシリーズ |
0.5 | 1,350円 |
| CC02D010-2 | 1 | 1,500円 | ||
| CC02D015-2 | 1.5 | 1,700円 | ||
| CC02D020-2 | 2 | 1,800円 |
DC電源用汎用ケーブル
DC電源や電磁ブレーキの接続用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。
| 品名 | 適用製品 | 長さ （m） |
定価 | |
|---|---|---|---|---|
|
CC02D005-3 |
AZシリーズ DC電源、 ARシリーズの制御電源、電磁ブレーキ電源、 ARシリーズ DC電源、 RKIIシリーズの制御電源・電磁ブレーキ電源、 CRKシリーズ 位置決め機能内蔵タイプのDC電源、 NXシリーズの制御電源・電磁ブレーキ電源、 ネットワークコンバータ DC電源 |
0.5 | 950円 |
| CC02D010-3 | 1 | 1,050円 | ||
| CC02D015-3 | 1.5 | 1,150円 | ||
| CC02D020-3 | 2 | 1,250円 | ||
| CC02D050-3 | 5 | 2,000円 |
ケーブル仕様
| AWG | 絶縁体外径 | 仕上り外形 |
|---|---|---|
| 20 | φ1.65 | φ5.9 |
接続ケーブル 信号ケーブル
| 品名 | 適用製品 | 長さ （m） |
定価 | |
|---|---|---|---|---|
|
CC12D005-2 | 5相CVKシリーズ、 CRKシリーズ パルス列入力タイプ、 2相CVKシリーズ CMKシリーズ |
0.5 | 2,300円 |
| CC12D010-2 | 1 | 2,700円 | ||
| CC12D015-2 | 1.5 | 3,100円 | ||
| CC12D020-2 | 2 | 3,600円 |

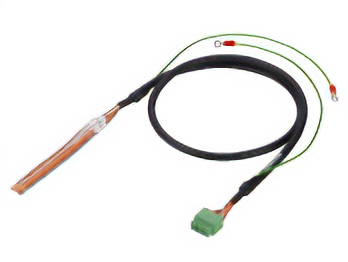

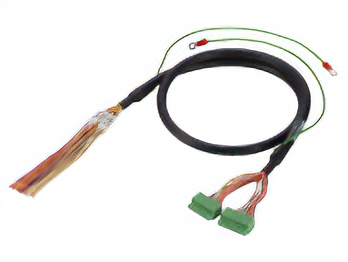

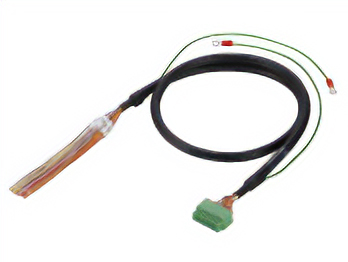

入出力信号用ケーブルコネクタ付
入出力信号コネクタ接続済みのシールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。
| 品名 | 適用製品 | 長さ （m） |
心数 | 定価 | |
|---|---|---|---|---|---|
|
CC24D005C-1 | AZシリーズ 位置決め機能内蔵タイプ、 AZシリーズ RS-485通信付きパルス列入力タイプ、 AZシリーズ パルス列入力タイプ |
0.5 | 24 | 7,700円 |
| CC24D010C-1 | 1 | 8,200円 | |||
| CC24D020C-1 | 2 | 9,300円 | |||
|
CC21D005C-1 | ARシリーズ 位置決め機能内蔵タイプ RKⅡシリーズ 位置決め機能内蔵タイプ |
0.5 | 21 | 7,700円 |
| CC21D010C-1 | 1 | 8,200円 | |||
| CC21D020C-1 | 2 | 9,300円 | |||
|
CC15D005C-1 | RKⅡシリーズ パルス列入力タイプ | 0.5 | 15 | 6,600円 |
| CC15D010C-1 | 1 | 7,100円 | |||
| CC15D020C-1 | 2 | 8,200円 | |||
|
CC18D005C-1 | BLE2シリーズ | 0.5 | 18 | 6,600円 |
| CC18D010C-1 | 1 | 7,100円 | |||
| CC18D020C-1 | 2 | 8,200円 | |||
|
CC09D005C-1 | BMUシリーズ （30W、60W、120W） | 0.5 | 9 | 5,200円 |
| CC09D010C-1 | 1 | 5,800円 | |||
| CC09D020C-1 | 2 | 6,900円 | |||
|
CC12D005C-1 | BMUシリーズ （200W、400W） | 0.5 | 12 | 5,200円 |
| CC12D010C-1 | 1 | 5,800円 | |||
| CC12D020C-1 | 2 | 6,900円 | |||
|
CC23D005C-1 | BXⅡシリーズ | 0.5 | 23 | 7,700円 |
| CC23D010C-1 | 1 | 8,200円 | |||
| CC23D020C-1 | 2 | 9,300円 | |||
|
CC16D005C-1 | DSCシリーズ | 0.5 | 16 | 6,600円 |
| CC16D010C-1 | 1 | 7,100円 | |||
| CC16D020C-1 | 2 | 8,200円 |
ケーブル仕様
| 品名 | AWG | 絶縁体外径 | 仕上り外形 |
|---|---|---|---|
| CC09D | 24 | φ1.1 | φ6.7 |
| CC12D | φ1.1 | φ7.5 | |
| CC15D | |||
| CC16D | |||
| CC18D | φ1.2 | φ9.5 | |
| CC21D | |||
| CC23D | |||
| CC24D |
- ※ 品名は、識別可能な文字を記載しています。
入出力信号用ケーブル汎用タイプ
入出力信号接続用のシールドケーブルです。両側バラ線です。丸端子付アース線でシールド接地しやすくなっています。
| 品名 | 適用製品 | 長さ （m） |
心数 | 定価 | |
|---|---|---|---|---|---|
|
CC06D005B-1 |
AZシリーズ、 ARシリーズ AC電源入力 位置決め機能内蔵タイプ、 ARシリーズ DC電源入力 位置決め機能内蔵タイプ、 RKIIシリーズ、 DGIIシリーズ 位置決め機能内蔵タイプ |
0.5 | 6 | 1,450円 |
| CC06D010B-1 | 1 | 1,600円 | |||
| CC06D015B-1 | 1.5 | 1,800円 | |||
| CC06D020B-1 | 2 | 1,900円 | |||
| CC10D005B-1 | 0.5 | 10 | 1,600円 | ||
| CC10D010B-1 | 1 | 1,800円 | |||
| CC10D015B-1 | 1.5 | 2,000円 | |||
| CC10D020B-1 | 2 | 2,300円 | |||
| CC12D005B-1 | 0.5 | 12 | 1,800円 | ||
| CC12D010B-1 | 1 | 2,000円 | |||
| CC12D015B-1 | 1.5 | 2,300円 | |||
| CC12D020B-1 | 2 | 2,600円 | |||
| CC16D005B-1 | 0.5 | 16 | 1,900円 | ||
| CC16D010B-1 | 1 | 2,200円 | |||
| CC16D015B-1 | 1.5 | 2,400円 | |||
| CC16D020B-1 | 2 | 2,700円 |
- ※ ご使用になる機能に必要な心数をお選びください。
ケーブル仕様
| 品名 | AWG | 絶縁体外径 | 仕上り外形 |
|---|---|---|---|
| CC06D | 24 | φ1.1 | φ5.4 |
| CC10D | φ6.7 | ||
| CC12D | φ7.5 | ||
| CC16D |
- ※ 品名は、識別可能な文字を記載しています。
汎用ケーブル：ストレートタイプ
汎用ケーブル：ライトアングルタイプ
FLEX用通信ケーブル
FLEX対応製品をRS-485通信でModbus制御する場合の各種機器への接続に便利なケーブルです。
ケーブルの一端をバラ線にした汎用タイプと、シュナイダーエレクトリックホールディングス株式会社製のプログラマブル表示器に直接接続できる専用タイプをご用意しています。
汎用タイプ
汎用タイプには、終端抵抗が添付されています。
RS-485通信用ケーブル
AC電源用ケーブル
接続ケーブル
ケーブル 可動ケーブル配線時のご注意
ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。
ケーブルの固定方法
コネクタ部が動かないように2箇所で固定してください。
ケーブルの配線長さと屈曲半径
ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。
ケーブルの干渉
ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。
ケーブルのねじれ
ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
