ケーブル BMUシリーズ ケーブルタイプ用
| イラスト 内番号 |
ケーブル名称 |
|---|---|
| [1] | 接続ケーブル(中継用) |
| 可動接続ケーブル(中継用) |
- ※ ケーブルが屈曲される場合には、可動ケーブルをご使用ください。可動ケーブル使用上のご注意はこちら
| イラスト 内番号 |
ケーブル名称 |
|---|---|
| [2] | 入出力信号用ケーブル コネクタ付タイプ |
| 入出力信号用ケーブル 汎用タイプ | |
| [3] | 入出力信号用ケーブル コネクタ - 端子台変換ユニット 1列タイプ |
| [4] | AC電源用ケーブル |
→ケーブルの種類はこちら

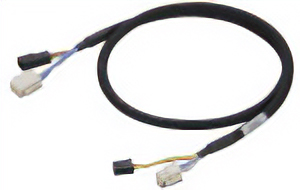

接続ケーブル
その他ケーブル
ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。
[2]入出力信号用ケーブル
コネクタ付タイプ
各種スピードコントローラ、ドライバの入出力信号配線用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。リード線の識別が容易なマークチューブ付です。

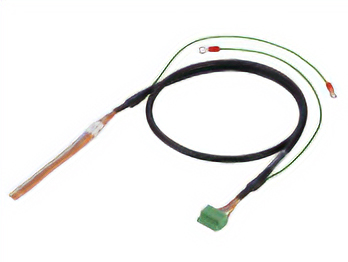

30W、60W、120W用
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
定価 | |
|---|---|---|---|---|---|---|---|
|
CC09D005C-1 | 0.5 | 9 | 24 | φ1.1 | φ6.7 | 5,200円 |
| CC09D010C-1 | 1 | 5,800円 | |||||
| CC09D020C-1 | 2 | 6,900円 |

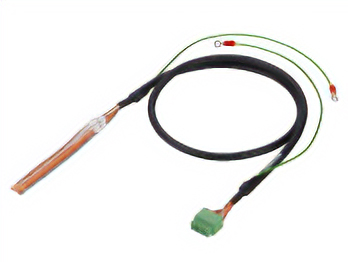

200W、400W用
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
定価 | |
|---|---|---|---|---|---|---|---|
|
CC12D005C-1 | 0.5 | 12 | 24 | φ1.1 | φ7.5 | 5,200円 |
| CC12D010C-1 | 1 | 5,800円 | |||||
| CC12D020C-1 | 2 | 6,900円 |
汎用タイプ
- 多心シールドタイプケーブル
- 両側バラ線
- シールド接地しやすい丸端子付アース線付
- ご使用になる機能に合わせてリード線心数をお選びください。
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
定価 | |
|---|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 | 1,450円 |
| CC06D010B-1 | 1 | 1,600円 | |||||
| CC06D015B-1 | 1.5 | 1,800円 | |||||
| CC06D020B-1 | 2 | 1,900円 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | 1,600円 | |||
| CC10D010B-1 | 1 | 1,800円 | |||||
| CC10D015B-1 | 1.5 | 2,000円 | |||||
| CC10D020B-1 | 2 | 2,300円 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | 1,800円 | |||
| CC12D010B-1 | 1 | 2,000円 | |||||
| CC12D015B-1 | 1.5 | 2,300円 | |||||
| CC12D020B-1 | 2 | 2,600円 | |||||
| CC16D005B-1 | 0.5 | 16 | 1,900円 | ||||
| CC16D010B-1 | 1 | 2,200円 | |||||
| CC16D015B-1 | 1.5 | 2,400円 | |||||
| CC16D020B-1 | 2 | 2,700円 |
[3]入出力信号用ケーブル コネクタ - 端子台変換ユニット 1列タイプ
ドライバと上位コントローラやセンサを端子台で接続できる変換ユニットです。
30W、60W、120W用
200W、400W用
- ドライバ信号名が一目でわかる信号名表示プレート付き。
両面印刷なので、カバーを開閉しても信号名を確認できます。 - DINレール取り付け、ねじ取り付けの両方が可能です。
- ねじを緩めても落下しない、ネジアップ式を採用しています。
- 圧着端子は丸端子、Y端子ともに使用可能です。
[4]AC電源用ケーブル
ドライバとAC電源を接続するケーブルです。電源プラグ付とプラグなしをご用意しています。
ケーブル 可動ケーブル配線時のご注意
ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。
ケーブルの固定方法
コネクタ部が動かないように2箇所で固定してください。
ケーブルの配線長さと屈曲半径
ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。
ケーブルの干渉
ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。
ケーブルのねじれ
ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
