ケーブル　NXシリーズ用

ケーブル　NXシリーズ用

イラスト内番号	ケーブル名称
[1]	接続ケーブルセット／可動接続ケーブルセット
[1]	接続ケーブルセット／可動接続ケーブルセット　電磁ブレーキ用
[2]	中継ケーブルセット／可動中継ケーブルセット
[2]	中継ケーブルセット／可動中継ケーブルセット　電磁ブレーキ用

イラスト内番号	ケーブル名称
[3]	汎用ケーブル　ストレートタイプ
[3]	汎用ケーブル　ライトアングルタイプ
[4]	コネクター端子台変換ユニット　1列タイプ
[4]	コネクター端子台変換ユニット　2列タイプ
[5]	DC電源用汎用ケーブル

接続ケーブル

モーターとドライバ間の接続にお使いいただけるケーブルです。

[1] 接続ケーブルセット/可動接続ケーブルセット

モーター用ケーブル、エンコーダ用ケーブル、電磁ブレーキ用ケーブル（電磁ブレーキ付モーターの場合）のセットです。
1m、2mまたは3mのいずれかの長さのケーブルが付属していないタイプの場合は、接続ケーブルセットをお選びください。

中継ケーブルセットモーター側

長さ（m）	接続ケーブルセット		可動接続ケーブルセット		接続ケーブルセット（電磁ブレーキ付用）		可動接続ケーブルセット（電磁ブレーキ付用）
長さ（m）	品名	定価	品名	定価	品名	定価	品名	定価
1	-	-	CC010VNR	9,200円	-	-	CC010VNRB	11,300円
2	-	-	CC020VNR	11,200円	-	-	CC020VNRB	13,800円
3	-	-	CC030VNR	13,200円	-	-	CC030VNRB	16,300円
5	CC050VNF	13,800円	CC050VNR	17,100円	CC050VNFB	16,500円	CC050VNRB	21,400円
7	CC070VNF	16,500円	CC070VNR	21,100円	CC070VNFB	19,500円	CC070VNRB	26,500円
10	CC100VNF	20,400円	CC100VNR	27,000円	CC100VNFB	24,200円	CC100VNRB	34,100円
15	CC150VNF	27,000円	CC150VNR	36,900円	CC150VNFB	31,900円	CC150VNRB	46,700円
20	CC200VNF	33,600円	CC200VNR	46,800円	CC200VNFB	39,600円	CC200VNRB	59,400円

可動ケーブル使用上のご注意

[2] 中継ケーブルセット/可動中継ケーブルセット

モーター用ケーブル、エンコーダ用ケーブル、電磁ブレーキ用ケーブル（電磁ブレーキ付モーターの場合）のセットです。
接続ケーブルでは長さが足りない場合、以下の中継ケーブルを継ぎ足してお使いください。
継ぎ足して使用する場合は、ケーブル全長は20m以内としてください。

中継ケーブルセットモーター側

長さ（m）	中継ケーブルセット		可動中継ケーブルセット		中継ケーブルセット（電磁ブレーキ付用）		可動中継ケーブルセット（電磁ブレーキ付用）
長さ（m）	品名	定価	品名	定価	品名	定価	品名	定価
1	CC010VNFT	9,100円	CC010VNRT	9,700円	CC010VNFBT	11,300円	CC010VNRBT	12,300円
2	CC020VNFT	10,400円	CC020VNRT	11,700円	CC020VNFBT	12,800円	CC020VNRBT	14,800円
3	CC030VNFT	11,700円	CC030VNRT	13,700円	CC030VNFBT	14,400円	CC030VNRBT	17,300円
5	CC050VNFT	14,400円	CC050VNRT	17,700円	CC050VNFBT	17,400円	CC050VNRBT	22,400円
7	CC070VNFT	17,000円	CC070VNRT	21,600円	CC070VNFBT	20,500円	CC070VNRBT	27,500円
10	CC100VNFT	21,000円	CC100VNRT	27,600円	CC100VNFBT	25,100円	CC100VNRBT	35,000円
15	CC150VNFT	27,600円	CC150VNRT	37,500円	CC150VNFBT	32,800円	CC150VNRBT	47,700円

可動ケーブル使用上のご注意

その他ケーブル

ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。

[3]入出力信号用ケーブル汎用タイプ：ストレート

ノイズに強いシールドケーブルを使用しています。丸端子付アース線でシールド接地しやすくなっています。

	品名	長さ（m）	定価
	CC20D1E	1	6,200円
	CC20D2E	2	7,000円
	CC36D1E	1	7,700円
	CC36D2E	2	8,200円

[3]入出力信号用ケーブル汎用タイプ：ライトアングル

ノイズに強いシールドケーブルを使用しています。丸端子付アース線でシールド接地しやすくなっています。

	品名	長さ（m）	定価
	CC20D1AE	1	6,200円
	CC20D2AE	2	7,000円
	CC36D1AE	1	7,700円
	CC36D2AE	2	8,200円

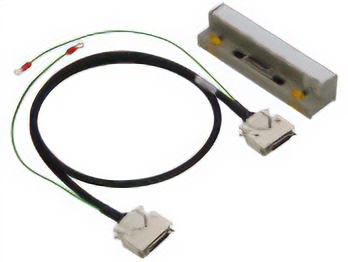

[4]コネクタ - 端子台変換ユニット　1列タイプ

ドライバと上位コントローラやセンサを端子台で接続できる変換ユニットです。
ノイズに強いシールドケーブルを使用しています。丸端子付アース線でシールド接地しやすくなっています。

	極数	品名	ケーブル長さ（m）	定価
	20極	CC20T10E	1	14,300円
	36極	CC36T10E	1	15,900円

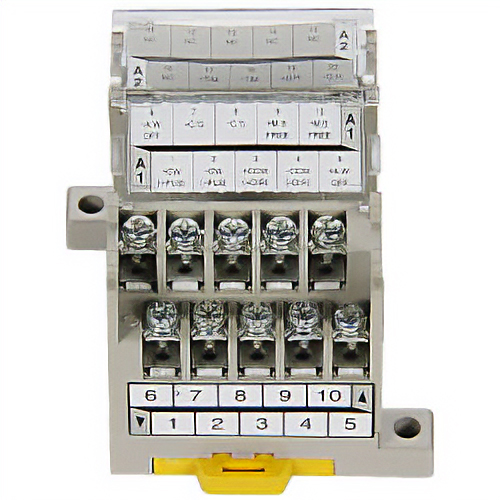

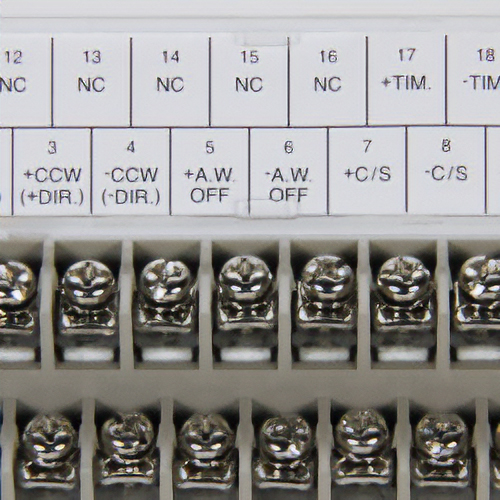

ドライバ信号名が一目でわかる信号名表示プレート付き。
両面印刷なので、カバーを開閉しても信号名を確認できます。
配線作業の効率アップを図ることができます。
DINレール取り付け、ねじ取り付けの両方が可能です。
丸型端子は使えません。

[4]コネクタ - 端子台変換ユニット　2列タイプ

ドライバと上位コントローラやセンサを端子台で接続できる変換ユニットです。
ノイズに強いシールドケーブルを使用しています。丸端子付アース線でシールド接地しやすくなっています。

	極数	品名	ケーブル長さ（m）	定価
	36極	CC36WT05AE	0.5	15,600円
	36極	CC36WT10AE	1	15,900円

ドライバ信号名が一目でわかる信号名表示プレート付き。配線作業の効率アップを図ることができます。
DINレール取り付け、ねじ取り付けの両方が可能です。
ライトアングルコネクタとセットのため、垂直方向の省スペース化を実現できます。
ねじを緩めても落下しない、ネジアップ式を採用しています。
圧着端子は丸端子、Y端子ともに使用可能です。

[5]DC電源用汎用ケーブル

DC電源や電磁ブレーキの接続用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。

	品名	長さ（m）	AWG	絶縁体外径	仕上り外径	定価
	CC02D005-3	0.5	20	φ1.65	φ5.9	950円
	CC02D010-3	1				1,050円
	CC02D015-3	1.5				1,150円
	CC02D020-3	2				1,250円
	CC02D050-3	5				2,000円
