ケーブル RKIIシリーズ 位置決め機能内蔵タイプ用
- ※ モーターとドライバ間の接続は、接続ケーブルを必ず使用してください。
1m、2mまたは3mのいずれかの長さのケーブルが付属していないタイプの場合は、接続ケーブルセットをお選びください。
(モーターから出ている電磁ブレーキケーブルおよびエンコーダケーブルは、ドライバに直接接続できません。)
- ※ ケーブルが屈曲される場合には、可動ケーブルセットをご使用ください。可動ケーブル使用上のご注意はこちら
| イラスト 内番号 |
ケーブル名称 |
|---|---|
| [3] | 入出力信号用ケーブル コネクタ付タイプ |
| 入出力信号用ケーブル 汎用タイプ | |
| [4] | 入出力信号用ケーブル コネクタ - 端子台変換ユニット 1列タイプ |
| [5] | RS-485通信用ケーブル |
| [6] | FLEX用通信ケーブル 汎用タイプ |
| FLEX用通信ケーブル 専用タイプ | |
| [7] | DC電源用ケーブル |
| [8] | AC電源用ケーブル |
→ケーブルの種類はこちら
接続ケーブル
モーターとドライバ間の接続にお使いいただけるケーブルです。
接続ケーブルセット モーター用、可動接続ケーブルセット モーター用
1m、2mまたは3mのいずれかの長さのケーブルが付属していないタイプの場合は、接続ケーブルセットをお選びください。
(モーターから出ている電磁ブレーキケーブルおよびエンコーダケーブルは、ドライバに直接接続できません。)
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
|
1 | CC010VPF | 2,700円 | CC010VPR | 3,500円 |
| 2 | CC020VPF | 3,100円 | CC020VPR | 4,100円 | |
| 3 | CC030VPF | 3,500円 | CC030VPR | 4,600円 | |
| 5 | CC050VPF | 4,200円 | CC050VPR | 5,600円 | |
| 7 | CC070VPF | 5,700円 | CC070VPR | 7,400円 | |
| 10 | CC100VPF | 7,800円 | CC100VPR | 10,200円 | |
| 15 | CC150VPF | 11,400円 | CC150VPR | 14,900円 | |
| 20 | CC200VPF | 14,900円 | CC200VPR | 19,400円 | |
接続ケーブルセット モーター用／電磁ブレーキ用、可動接続ケーブルセット モーター用／電磁ブレーキ用
1m、2mまたは3mのいずれかの長さのケーブルが付属していないタイプの場合は、接続ケーブルセットをお選びください。
(モーターから出ている電磁ブレーキケーブルおよびエンコーダケーブルは、ドライバに直接接続できません。)
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
|
1 | CC010VPFB | 4,000円 | CC010VPRB | 6,200円 |
| 2 | CC020VPFB | 4,600円 | CC020VPRB | 7,200円 | |
| 3 | CC030VPFB | 5,200円 | CC030VPRB | 8,100円 | |
| 5 | CC050VPFB | 6,400円 | CC050VPRB | 10,000円 | |
| 7 | CC070VPFB | 8,300円 | CC070VPRB | 12,700円 | |
| 10 | CC100VPFB | 11,100円 | CC100VPRB | 16,800円 | |
| 15 | CC150VPFB | 15,800円 | CC150VPRB | 23,700円 | |
| 20 | CC200VPFB | 20,400円 | CC200VPRB | 30,400円 | |
接続ケーブルセット モーター用／エンコーダ用、可動接続ケーブルセット モーター用／エンコーダ用
1m、2mまたは3mのいずれかの長さのケーブルが付属していないタイプの場合は、接続ケーブルセットをお選びください。
(モーターから出ている電磁ブレーキケーブルおよびエンコーダケーブルは、ドライバに直接接続できません。)
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
|
1 | CC010VPFE | 6,200円 | CC010VPRE | 7,400円 |
| 2 | CC020VPFE | 7,000円 | CC020VPRE | 8,700円 | |
| 3 | CC030VPFE | 8,000円 | CC030VPRE | 9,700円 | |
| 5 | CC050VPFE | 9,600円 | CC050VPRE | 12,400円 | |
| 7 | CC070VPFE | 11,900円 | CC070VPRE | 15,800円 | |
| 10 | CC100VPFE | 15,500円 | CC100VPRE | 20,700円 | |
| 15 | CC150VPFE | 21,400円 | CC150VPRE | 29,200円 | |
| 20 | CC200VPFE | 27,200円 | CC200VPRE | 37,500円 | |
[2]中継ケーブルセット モーター用、可動中継ケーブルセット モーター用
[2]中継ケーブルセット モーター用／電磁ブレーキ用、可動中継ケーブルセット モーター用／電磁ブレーキ用
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
![[2]中継ケーブルセット モーター用／電磁ブレーキ用、可動中継ケーブルセット モーター用／電磁ブレーキ用](/sites/default/files/image/products/accessories/cable/rk2-con/cable-rk2-con_05_ja.webp)
|
1 | CC010VPFBT | 4,200円 | CC010VPRBT | 6,400円 |
| 2 | CC020VPFBT | 4,800円 | CC020VPRBT | 7,400円 | |
| 3 | CC030VPFBT | 5,500円 | CC030VPRBT | 8,300円 | |
| 5 | CC050VPFBT | 6,700円 | CC050VPRBT | 10,200円 | |
| 7 | CC070VPFBT | 8,500円 | CC070VPRBT | 12,900円 | |
| 10 | CC100VPFBT | 11,300円 | CC100VPRBT | 17,000円 | |
| 15 | CC150VPFBT | 16,000円 | CC150VPRBT | 23,900円 | |

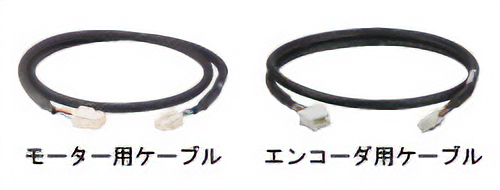

[2]中継ケーブルセット モーター用／エンコーダ用、可動中継ケーブルセット モーター用／エンコーダ用
| 長さ（m） | 接続ケーブル | 可動接続ケーブル | |||
|---|---|---|---|---|---|
| 品名 | 定価 | 品名 | 定価 | ||
![[2]中継ケーブルセット モーター用／エンコーダ用、可動中継ケーブルセット モーター用／エンコーダ用](/sites/default/files/image/products/accessories/cable/rk2-con/cable-rk2-con_06_ja.webp)
|
1 | CC010VPFET | 6,200円 | CC010VPRET | 7,400円 |
| 2 | CC020VPFET | 7,000円 | CC020VPRET | 8,700円 | |
| 3 | CC030VPFET | 8,000円 | CC030VPRET | 9,700円 | |
| 5 | CC050VPFET | 9,600円 | CC050VPRET | 12,400円 | |
| 7 | CC070VPFET | 11,900円 | CC070VPRET | 15,800円 | |
| 10 | CC100VPFET | 15,500円 | CC100VPRET | 20,700円 | |
| 15 | CC150VPFET | 21,400円 | CC150VPRET | 29,200円 | |
その他ケーブル
ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。
[3]入出力信号用ケーブル

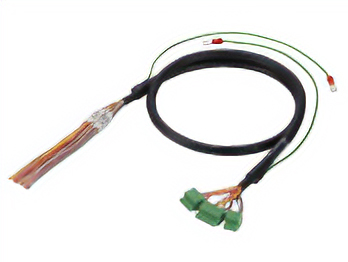

コネクタ付タイプ
各種スピードコントローラ、ドライバの入出力信号配線用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。リード線の識別が容易なマークチューブ付です。
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
定価 | |
|---|---|---|---|---|---|---|---|
|
CC21D005C-1 | 0.5 | 21 | 24 | φ1.2 | φ9.5 | 7,700円 |
| CC21D010C-1 | 1 | 8,200円 | |||||
| CC21D020C-1 | 2 | 9,300円 |
汎用タイプ
- 多心シールドタイプケーブル
- 両側バラ線
- シールド接地しやすい丸端子付アース線付
- ご使用になる機能に合わせてリード線心数をお選びください。
| 品名 | 長さ （m） |
心数 | AWG | 絶縁体 外径 |
仕上り 外径 |
定価 | |
|---|---|---|---|---|---|---|---|
|
CC06D005B-1 | 0.5 | 6 | 24 | φ1.1 | φ5.4 | 1,450円 |
| CC06D010B-1 | 1 | 1,600円 | |||||
| CC06D015B-1 | 1.5 | 1,800円 | |||||
| CC06D020B-1 | 2 | 1,900円 | |||||
| CC10D005B-1 | 0.5 | 10 | φ6.7 | 1,600円 | |||
| CC10D010B-1 | 1 | 1,800円 | |||||
| CC10D015B-1 | 1.5 | 2,000円 | |||||
| CC10D020B-1 | 2 | 2,300円 | |||||
| CC12D005B-1 | 0.5 | 12 | φ7.5 | 1,800円 | |||
| CC12D010B-1 | 1 | 2,000円 | |||||
| CC12D015B-1 | 1.5 | 2,300円 | |||||
| CC12D020B-1 | 2 | 2,600円 | |||||
| CC16D005B-1 | 0.5 | 16 | 1,900円 | ||||
| CC16D010B-1 | 1 | 2,200円 | |||||
| CC16D015B-1 | 1.5 | 2,400円 | |||||
| CC16D020B-1 | 2 | 2,700円 |
[4]入出力信号用ケーブル コネクタ - 端子台変換ユニット 1列タイプ
ドライバと上位コントローラやセンサを端子台で接続できる変換ユニットです。
- ドライバ信号名が一目でわかる信号名表示プレート付き。
両面印刷なので、カバーを開閉しても信号名を確認できます。 - DINレール取り付け、ねじ取り付けの両方が可能です。
- ねじを緩めても落下しない、ネジアップ式を採用しています。
- 圧着端子は丸端子、Y端子ともに使用可能です。
[5]RS-485通信用ケーブル
位置決め機能内蔵タイプでドライバ同士を接続するケーブルです。また、ネットワークコンバータとドライバを接続します。
![[5]RS-485通信用ケーブル](/sites/default/files/image/products/accessories/cable/rk2-con/cable-rk2-con_09.webp)
[6]FLEX用通信ケーブル
FLEX対応製品をRS-485通信でModbus制御する場合の各種機器への接続に便利なケーブルです。
ケーブルの一端をバラ線にした汎用タイプと、シュナイダーエレクトリックホールディングス株式会社製のプログラマブル表示器に直接接続できる専用タイプをご用意しています。
汎用タイプ
汎用タイプには、終端抵抗が添付されています。
専用タイプ
専用タイプには、終端抵抗が内蔵されています。
[7]DC電源用ケーブル
DC電源や電磁ブレーキの接続用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。
| 品名 | 長さ （m） |
AWG | 絶縁体 外径 |
仕上り 外径 |
定価 | |
|---|---|---|---|---|---|---|
|
CC02D005-3 | 0.5 | 20 | φ1.65 | φ5.9 | 950円 |
| CC02D010-3 | 1 | 1,050円 | ||||
| CC02D015-3 | 1.5 | 1,150円 | ||||
| CC02D020-3 | 2 | 1,250円 | ||||
| CC02D050-3 | 5 | 2,000円 |
[8]AC電源用ケーブル
ドライバとAC電源を接続するケーブルです。電源プラグ付とプラグなしをご用意しています。
ケーブル 可動ケーブル配線時のご注意
ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。
ケーブルの固定方法
コネクタ部が動かないように2箇所で固定してください。
ケーブルの配線長さと屈曲半径
ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。
ケーブルの干渉
ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。
ケーブルのねじれ
ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
