ファン用周辺機器 MDシリーズ用フィンガーガードセット
DCプロペラファン MDシリーズにお使いいただける、フィンガーガードと取り付け用のねじやフィルターのセット品です。
設置する環境やご用途にあわせて組み合わせをお選びください。
フィンガーガードは、鉄製とステンレス製をご用意しています。
-
フィンガーガードセット（1枚）
[1] 鉄製フィンガーガードセット
[2] ステンレス製フィンガーガードセット<取付例>
-
フィンガーガードセット（2枚）
[1] 鉄製フィンガーガードセット
[2] ステンレス製フィンガーガードセット<取付例>
-

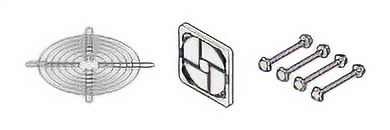

フィンガーガード・フィルターセット
<取付例>
- ※ 取付用ねじの長さは、取付板の厚さが2.3mm以下の場合です。
フィンガーガードセット
[1] 鉄製フィンガーガードセット
| サイズ | フィンガーガード セット品名 |
セット内容 | ||
|---|---|---|---|---|
| 鉄製 フィンガーガード |
枚数 | 取付用ねじ mm |
||
| □40mm-20mm厚 | A-420-G | FG4D | 1 | M3×30 |
| A-420-G2 | FG4D | 2 | M3×30 | |
| □52mm-15mm厚 | A-515-G | FG5D | 1 | M3×30 |
| A-515-G2 | FG5D | 2 | M3×30 | |
| □60mm-25mm厚 | A-625-G | FG6E | 1 | M4×40 |
| A-625-G2 | FG6E | 2 | M4×40 | |
| □62mm-25mm厚 (MDA625-24用) |
A-625D-G | FG6D | 1 | M3×40 |
| A-625D-G2 | FG6D | 2 | M3×40 | |
| □80mm-25mm厚 | A-825-G | FG8D | 1 | M4×40 |
| A-825-G2 | FG8D | 2 | M4×40 | |
| □92mm-25mm厚 | A-925-G | FG9D | 1 | M4×40 |
| A-925-G2 | FG9D | 2 | M4×40 | |
| □119mm（120mm）-25mm厚 | A-1225-G | FG12D | 1 | M4×40 |
| A-1225-G2 | FG12D | 2 | M4×40 | |
| □119mm（120mm）-38mm厚 | A-1238-G | FG12D | 1 | M4×55 |
| A-1238-G2 | FG12D | 2 | M4×55 | |
| □140mm-51mm厚 | A-1451-G | FG14D | 1 | M4×70 |
| A-1451-G2 | FG14D | 2 | M4×70 | |
| φ172mm-51mm厚 | A-1751-G | FG17D | 1 | M4×70 |
| A-1751-G2 | FG17D | 2 | M4×70 | |
| φ172mm-51mm厚 （サイドカット） |
A-1751F-G | FG17DF | 1 | M4×70 |
| A-1751F-G2 | FG17DF | 2 | M4×70 | |
- 取付用ねじ：座金組込みねじ、ナット各4個付属しています。取付用ねじの材質は鉄です。
[2] ステンレス製フィンガーガードセット
| サイズ | フィンガーガード セット品名 |
セット内容 | ||
|---|---|---|---|---|
| ステンレス製 フィンガーガード |
枚数 | 取付用ねじ mm |
||
| □80mm-25mm厚 | A-825-S | FG8S | 1 | M4×40 |
| A-825-S2 | FG8S | 2 | M4×40 | |
| □92mm-25mm厚 | A-925-S | FG9S | 1 | M4×40 |
| A-925-S2 | FG9S | 2 | M4×40 | |
| □119mm（120mm）-25mm厚 | A-1225-S | FG12S | 1 | M4×40 |
| A-1225-S2 | FG12S | 2 | M4×40 | |
| □119mm（120mm）-38mm厚 | A-1238-S | FG12S | 1 | M4×55 |
| A-1238-S2 | FG12S | 2 | M4×55 | |
- 取付用ねじ：座金組込みねじ、ナット各4個付属しています。取付用ねじの材質はステンレスです。
[3] 鉄製フィンガーガード・フィルターセット
| サイズ | フィンガーガード セット品名 |
セット内容 | ||||
|---|---|---|---|---|---|---|
| 鉄製 フィンガーガード |
枚数 | フィルター | 枚数 | 取付用ねじ mm |
||
| □60mm-25mm厚 | A-625-GF | FG6E | 1 | FL6 | 1 | M4×45 皿ねじ |
| □60mm-25mm厚 (MDA625-24用) |
A-625D-GF | FG6D | 1 | FL6 | 1 | M3×45 皿ねじ |
| □80mm-25mm厚 | A-825-GF | FG8D | 1 | FL8 | 1 | M4×45 皿ねじ |
| □92mm-25mm厚 | A-925-GF | FG9D | 1 | FL9 | 1 | M3×45 皿ねじ |
| □119mm（120mm）-25mm厚 | A-1225-GF | FG12D | 1 | FL12 | 1 | M4×45 皿ねじ |
| □119mm（120mm）-38mm厚 | A-1238-GF | FG12D | 1 | FL12 | 1 | M4×55 皿ねじ |
| □140mm-51mm厚 | A-1451-GF | FG14D | 1 | FL14 | 1 | M4×70 |
- 取付用ねじ：皿ねじ（A-1451-GFのみ座金組込みねじ）、ナット各4個付属しています。取付用ねじの材質は鉄です。
