取付金具　ACモーター用

モーター、ギヤヘッドの取り付け、固定に便利なACモーター用取付金具です。

• L型
• トルクアーム

L型

	種類	特徴	素材 表面処理	適用	適用取付角寸法
	SOL	ギヤヘッド、ギヤードモーター用のアルミダイカスト製取付金具です。 設置はベルトテンションの微調整などに便利な横長穴です。	アルミニウム合金、 塗装	丸シャフト、 平行軸ギヤヘッド、 平行軸ギヤードモーター	□42mm □60mm □70mm □80mm □90mm □104mm

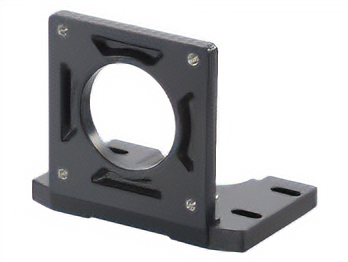

	PAL	アルミダイカストで一体成形した取付金具です。 丸シャフトモーターに合わせた軽量・小型設計です。 モーターインローはめ合いです。 設置は、ベルトテンションの微調整などに便利な横長穴です。	アルミニウム合金、 塗装	丸シャフト	□42mm □56.4mm □85mm

トルクアーム

	種類	特徴	素材 表面処理	適用	適用取付角寸法
	TAF	直交軸・中空軸タイプのギヤヘッドを取り付ける際、 被動軸からの反力でギヤヘッドが回転しないようにするための回り止めです。	SS400、三価クロメート	直交軸中空ハイポイドJHギヤ	□80mm □90mm

---
