取付金具　αSTEP／ステッピングモーター／サーボモーター用　L型

L型　PAL　□42mm

	品名	適用シリーズ
		αSTEP	ステッピングモーター （モーター／ドライバ）	ステッピングモーター （モーター単体）
	PALW0P	AZシリーズ ARシリーズ	RKⅡシリーズ CRKシリーズ	PKPシリーズ（2相） PKシリーズ（2相） PKPシリーズ（5相） PKシリーズ（5相）

• ※ 標準タイプ、高分解能タイプ、薄型タイプ、電磁ブレーキ付き、エンコーダ付きなどのタイプは問わずご使用いただけます。
• ※ ギヤードタイプにはご使用になれません。

L型　PAL　□56.4mm、□60mm

	品名	取付角 （mm）	適用シリーズ
			αSTEP	ステッピングモーター （モーター／ドライバ）	ステッピングモーター （モーター単体）
	PALW2P-2	56.4	-	-	PKPシリーズ（2相） PKシリーズ（2相） PKPシリーズ（5相）
		60	-	-	PK（2相）
	PALW2P-5	60	AZシリーズ ARシリーズ	RKⅡシリーズ CRKシリーズ	PKPシリーズ（5相） PKシリーズ（5相）

• ※ 標準タイプ、高分解能タイプ、薄型タイプ、電磁ブレーキ付き、エンコーダ付きなどのタイプは問わずご使用いただけます。
• ※ ギヤードタイプにはご使用になれません。

L型　PAL　□85mm

	品名	適用シリーズ
		αSTEP	ステッピングモーター （モーター／ドライバ）	ステッピングモーター （モーター単体）
	PALW4P-2	-	-	PKPシリーズ（2相） PKシリーズ（2相）
	PALW4P-5	AZシリーズ ARシリーズ	RKⅡシリーズ	PKシリーズ（5相）

• ※ 標準タイプ、高分解能タイプ、薄型タイプ、電磁ブレーキ付き、エンコーダ付きなどのタイプは問わずご使用いただけます。
• ※ ギヤードタイプにはご使用になれません。

L型　SOL　□42mm

	品名	適用シリーズ
		αSTEP	ステッピングモーター （モーター／ドライバ）	ステッピングモーター （モーター単体）	適用ギヤードタイプ
	SOL0A	-	-	PKPシリーズ（2相） PKシリーズ（2相）	SHギヤードタイプ
	SOL0B	AZシリーズ ARシリーズ	RKⅡシリーズ CRKシリーズ	PKPシリーズ（5相）	THギヤードタイプ TSギヤードタイプ
		-	-	PKPシリーズ（2相）	CSギヤードタイプ

L型　SOL　□60mm

	品名	適用シリーズ
		αSTEP	ステッピングモーター （モーター／ドライバ）	ステッピングモーター （モーター単体）	適用ギヤードタイプ
	SOL2A	ARシリーズ	CRKシリーズ	PKPシリーズ（2相） PKシリーズ（2相）	THギヤードタイプ SHギヤードタイプ
	SOL2M4	AZシリーズ	RKⅡシリーズ	PKPシリーズ（5相）	TSギヤードタイプ CSギヤードタイプ

L型　SOL　□90mm

	品名	適用シリーズ
		αSTEP	ステッピングモーター （モーター／ドライバ）	ステッピングモーター （モーター単体）	適用ギヤードタイプ
	SOL5A	-	-	PKシリーズ（2相）	SHギヤードタイプ
	SOL5B	ARシリーズ	-	-	THギヤードタイプ
	SOL5M8	AZシリーズ	RKⅡシリーズ	-	TSギヤードタイプ

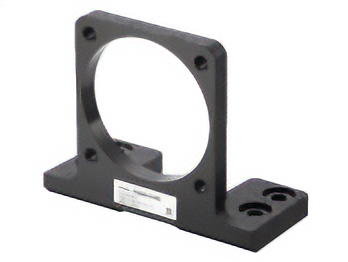

L型　PLB　□90mm

	品名	適用シリーズ
		αSTEP	ステッピングモーター （モーター／ドライバ）	サーボモーター	適用ギヤードタイプ
	PLBW5PS	AZシリーズ ARシリーズ	RKⅡシリーズ	NXシリーズ	PSギヤードタイプ
