その他の周辺機器　モーター / ドライバカバー

特徴

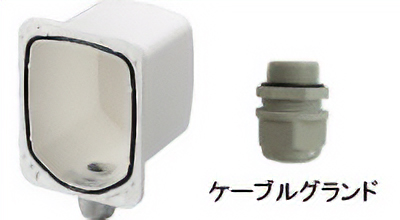

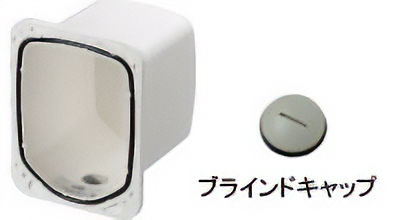

モーターを水やほこりから保護するカバーです。
保護等級IP66仕様に対応。
モーターを取り付けた後に、カバーを取り付けられます。

	品名
	PCM5
	PCM5-C

適用製品

• ※ 電磁ブレーキ付タイプにはお使いいただけません。

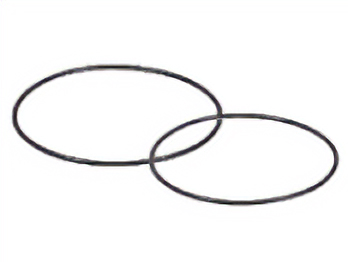

交換用パッキン

	品名
2本セット	PCMP5

• ※1年を目安に交換してください。

特徴

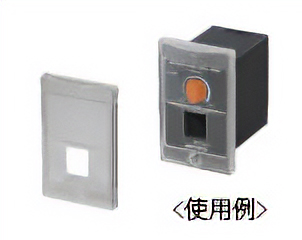

保護等級IP64仕様に対応。フロントパネルの誤操作防止用としても使用できます。
右開き、左開きのどちらでも使えます。

• ※ 回路製品用取付金具(品名：MAD□、MAF□)とは併用できません。

	品名	適用製品
		ブラシレスモーター	スピードコントロールモーター
	PCF12-B	BMUシリーズ(30W、60W、120W)	US2シリーズ USシリーズ
	PCF15-B	BMUシリーズ(200W、400W)	-

特徴

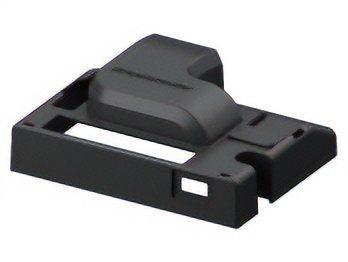

ドライバを保護するカバーです。保護等級IP20に対応。

• ※ PADC-CVD2は設定SW用カバーを開けた状態ではIP10

• 工具なしで簡単に取り付けられます。
• カバーを取り付けてもドライバの設定スイッチを操作・確認できます。
• DINレール取付金具（別売）との併用も可能です。

CVDシリーズ（取付プレート付ライトアングル）用

ドライバカバー		適用製品
	品名	2相ステッピングモーター用		5相ステッピングモーター用
		パルス列入力 タイプ	RS-485通信 タイプ	パルス列入力 タイプ	フルクローズド制御 タイプ	RS-485通信 タイプ	SCタイプ
	PADC-CVD2	CVD205BR-K CVD206BR-K CVD215BR-K CVD223BR-K CVD223FBR-K CVD223F2BR-K CVD228BR-K CVD242BR-K CVD245BR-K	CVD2BR-KR	CVD503BR-K CVD507BR-K CVD512BR-K CVD514BR-K CVD518BR-K CVD524BR-K CVD528BR-K CVD538BR-K	CVD5BR-KF	CVD5BR-KR	CVD512BR-KSC CVD518BR-KSC CVD524BR-KSC

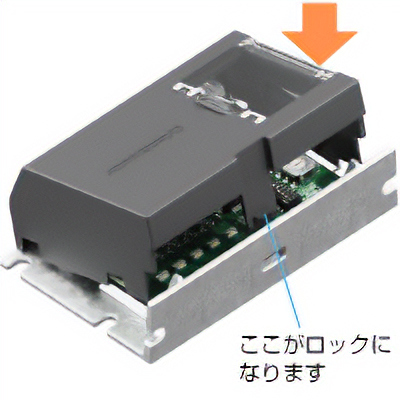

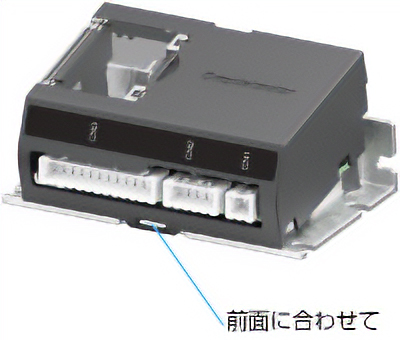

取付方法

• ①



• ②



• ※ RS-485通信タイプは、側面コネクタを先に入れてから取り付けてください。

CVDシリーズ 多軸タイプ EtherCAT対応（取付プレート付ライトアングル）用

ドライバカバー		適用製品
	品名	2相／5相ステッピングモーター用
		多軸タイプ
	PADC-CVD4ARED	CVD4ABR-KED

取付例

BLHシリーズ用

ドライバカバー		適用製品
	品名	アナログ設定タイプ	デジタル設定タイプ	RS-485通信タイプ
	PADC-BLH2D	BLH2D15（H）-K BLH2D30（H/DH）-K BLH2D50（H/DH）-K	BLH2D15（H）-KD BLH2D30（H/DH）-KD BLH2D50（H/DH）-KD	BLH2D15（H）-KR BLH2D30（H/DH）-KR BLH2D50（H/DH）-KR

取付方法

• ※ ドライバは、ドライバの取扱説明書に従ってご使用ください。

ドライバに被せてはめ込みます。工具は不要です。
