サポートツール　I/O変換ツール SPT-C02

品名 定価 適用製品
置き換え前 置き換え後

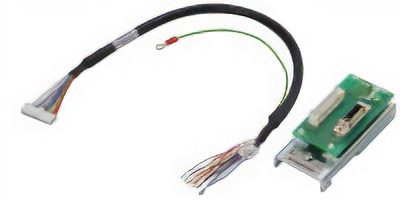

I/O変換ツール SPT-C02
SPT-C02 6,000円 RKシリーズ RKIIシリーズ
  • ※ 適用製品の品番は下記にてご確認ください。

概要

I/O変換ツール SPT-C02は、ご使用中のRKシリーズからRKIIシリーズへの置き換えを支援するツールです。

  • 上位コントローラとドライバの接続ケーブルをそのまま使用することができます。
  • 上位コントローラのプログラムを変更する必要がありません。
製品の特徴

ご注意

SPT-C02をご使用していただくには次の制限があります。

  • RKIIシリーズは、ご使用中のRKシリーズと外形や特性が異なりますのでご注意ください。
  • DC12～24Vの外部電源が必要です。
  • RKシリーズの次の機能は、SPT-C02で置き換えができません。
    自動カレントオフ解除
    スムースドライブの解除
  • 電磁ブレーキ機能の動作方法は次のようになります。
RKシリーズ RKⅡシリーズ
停電位置保持モード → 置き換えできます。
AWO信号は接続しませんので、リード線の絶縁処理を行なってください。
省電力モード → 置き換えできます。
AWO信号を接続します。
電磁ブレーキ制御モード → 置き換えできません。
  • ステップ角との設定と切り替えは、次のようになります。
RKシリーズ RKⅡシリーズ
2 種類のステップ角を任意に設定できます。
設定した2 種類のステップ角は、C/S信号で切り替え ます。		 → 1 種類のステップ角を任意に設定できます。
CS信号をOFFにすると設定したステップ角が有効になり、ONにすると基本ステップ角（0.72°）が有効に なります。
  • SPT-C02を使用することによる法規制や規格などへの対応は、お客様にてお願いします。

適用製品

適用製品

資料

外形図 （単位 mm）

外形図

取付変換プレートのご案内

  • 旧製品を取り外したところにRKIIシリーズのドライバを設置できる取付変換プレート“SPT-M02”もご用意しています。
  • 置き換えに関するご相談は、「お客様ご相談センター」までお問い合わせください。
