αSTEP AZシリーズ miniドライバ Ethernetタイプの特徴
- Modbus（TCP、UDP）または、CC-Link IE Field Basicで直接制御
- シングルボードコンピュータに直結
- 上位システムでPythonなどの言語を使い、スピーディーな装置立ち上げ
- 当社モーターおよび電動アクチュエータによる高精度位置決め
特徴
PLCを使わずに、シングルボードコンピュータやパソコンと直結可能
- ※ バッテリレスアブソリュートセンサ搭載 AZシリーズと、AZシリーズ搭載電動アクチュエータを接続できます。
自走装置
ロボット
据え置き装置
Python 言語などで直接モーターを制御、スピーディーなモーター駆動を実現
-
1. 初期設定
当社サポートソフトMEXE02（無料）使用
・IPアドレス
・サブネットマスクなど -
2. 上位システムでプログラム作成
・Python、C、C++、C#言語を使用可能 -
3. 動作指令で運転
- ※ Python言語、C#言語のサンプルプログラムをご用意しています。サンプルプログラムはこちら
サポートソフトMEXE02をEthernetで接続
ドライバのデータ設定やモニタは、当社サポートソフトMEXE02でおこなうことができます。MEXE02がドライバに対してEthernetで接続ができるようになり、無線システムの構築が可能になりました。 自走装置・据え置き装置の無線LAN環境を使用した遠隔操作が可能です。

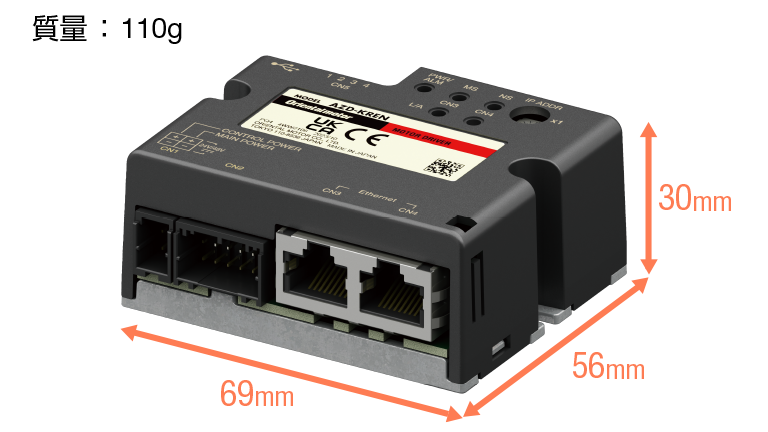

小型・軽量
狭い場所にも設置できる小型設計です。重さ110gと軽量なため、可動部に設置した場合でも負荷トルクや慣性モーメントを軽減でき、メカ・制御盤設計の自由度拡大に貢献します。
バッテリ電源に対応
バッテリ電源で使用できる、ワイドな電源電圧仕様です。DC24VとDC48Vに対応しています。以下は、動作可能電圧の範囲です。
-
DC24Vで使用する場合
※ 電磁ブレーキ付モーターの場合は、DC22.8～32Vです。
-
DC48Vで使用する場合
種類と価格
| インターフェース | ドライバタイプ | 電源入力 | 品名 | 定価 | |
|---|---|---|---|---|---|
|
|
Ethernetタイプ | DC24/48V | AZD-KREN | 48,400円 |
- ※ Modbusは、Schneider Automation Inc. の登録商標です。
- ※ CC-Link IEは、三菱電機株式会社の登録商標です。
- ※ Ethernetは、富士フィルムビジネスイノベーション株式会社の登録商標です。
取扱説明書／技術資料
取扱説明書とCC-Link IEフィールドネットワークBasicの技術資料をご用意しています。
