ブラシレスモーター BLE2シリーズ ラインアップ

ラインアップ

コネクタタイプ

モーター、ドライバ、接続ケーブル、それぞれをご購入ください。

標準モーター

出力軸タイプ／ 出力軸材質		取付角 [mm]	定格出力 [W]	減速比	保護等級	定格電圧 [V]	接続ケーブル／ 可動接続ケーブル
平行軸ギヤヘッド	GFVギヤ／ ステンレスシャフト	60	30	5 ～ 200	IP66	単相100-120 単相200-240 三相200-240	接続ケーブル 0.5 ～ 20m 可動接続ケーブル 1 ～ 20m 出力軸側引出し／ 反出力軸側引出し／ 垂直引出し
		80	60
		90	120
		110	200			単相200-240 三相200-240
			300	5 ～ 100
			400	5 ～ 50		三相200-240
	GFVギヤ 食品機械用 H1グリース対応／ ステンレスシャフト	60	30	5 ～ 200		単相100-120 単相200-240 三相200-240
		80	60
		90	120
	JVギヤ／ ステンレスシャフト	※1	200	300、450	IP66	単相200-240 三相200-240
			300	200 ～ 450
			400	100 ～ 450		三相200-240
脚取付ギヤヘッド JBギヤ／ 鉄シャフト		※1	200	5 ～ 1200	IP44	単相200-240 三相200-240
			300	5 ～ 600
			400			三相200-240
直交軸中空ハイポイド JHギヤ		※1	60	10 ～ 200	IP66	単相100-120 単相200-240 三相200-240
			120
			200	5 ～ 200		単相200-240 三相200-240
			300
			400			三相200-240
中空軸フラットギヤヘッド FRギヤ／ 鉄シャフト		※1	30	5 ～ 200	IP65	単相100-120 単相200-240 三相200-240
			60
			120
			200	10 ～ 100		単相200-240 三相200-240
			300
			400	5 ～ 100		三相200-240
丸シャフト※2／ ステンレスシャフト		60	30	－	IP66	単相100-120 単相200-240 三相200-240
			60
		90	120
			200			単相200-240 三相200-240
			300
			400			三相200-240

※1

製品詳細ページ掲載の外形図をご覧ください。

※2

丸シャフトタイプには、シャフト部にフライスカットしたタイプもあります。

電磁ブレーキ付モーター

出力軸タイプ／ 出力軸材質	取付角 [mm]	定格出力 [W]	減速比	保護等級	定格電圧 [V]	接続ケーブル／ 可動接続ケーブル
平行軸ギヤヘッド GFVギヤ／ ステンレスシャフト	60	30	5 ～ 100	IP66	単相100-120 単相200-240 三相200-240	接続ケーブル 0.5 ～ 20m 可動接続ケーブル 1 ～ 20m 出力軸側引出し／ 反出力軸側引出し／ 垂直引出し
	80	60
	90	120	5 ～ 200
	110	200			単相200-240 三相200-240
中空軸フラットギヤヘッド FRギヤ／ 鉄シャフト	※1	30	5 ～ 200	IP65	単相100-120 単相200-240 三相200-240
		60
		120
		200	10 ～ 100		単相200-240 三相200-240
丸シャフト※2／ ステンレスシャフト	60	30	－	IP66	単相100-120 単相200-240 三相200-240
		60
	90	120
		200			単相200-240 三相200-240

※1

製品詳細ページ掲載の外形図をご覧ください。

※2

丸シャフトタイプには、シャフト部にフライスカットしたタイプもあります。

電磁ブレーキ付モーターの特徴

モーター後部に無励磁作動型の電磁ブレーキを搭載しています。
また、停電や電源OFF時にはモーターを瞬時に停止し負荷を保持できます。

• 上下駆動（巻き下げ運転）が可能

  上下駆動時にも安定した速度制御ができます。
  停電や電源OFF時でも負荷を保持できます。



  • ※ 上下駆動時には、回生エネルギーが発生するため、別売りの回生抵抗が必要です。

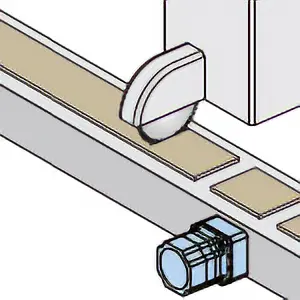

• 停止時の位置保持が可能

  垂直方向、水平方向駆動時の位置保持ができます。



電磁ブレーキ付モーターによる小型化、電磁ブレーキの自動制御についてはこちら

電磁ブレーキ付モーターによる装置全体の小型化、ブレーキ自動制御について

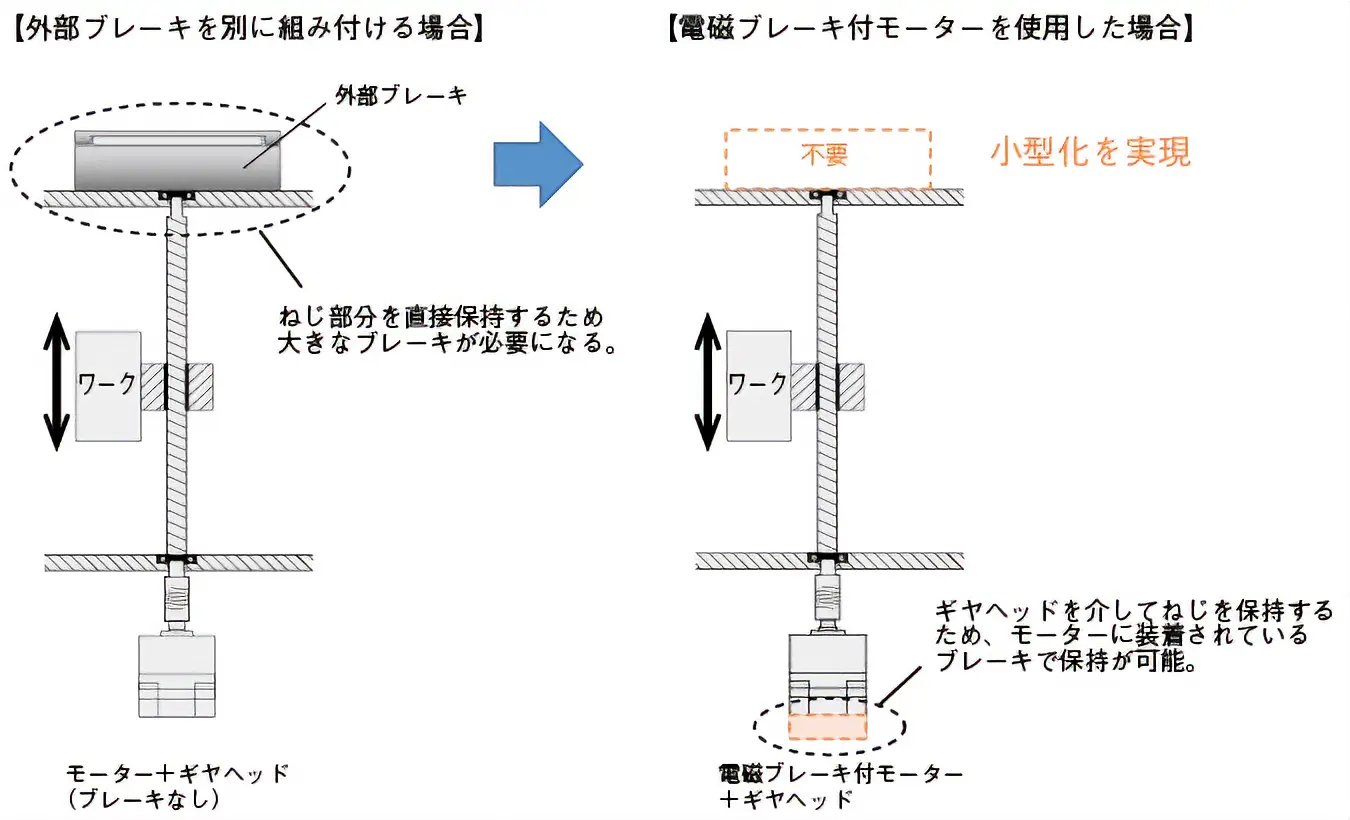

装置全体の小型化

• 電磁ブレーキの動作を自動制御

  電磁ブレーキの制御は、モーターの運転に連動して自動制御されます。電磁ブレーキの配線や制御を考慮する必要がありません。

• 電磁ブレーキ付でIP66

  電磁ブレーキを組み込んだ状態で、保護等級IP66です。
  塵やほこりが舞う環境でも使用可能です。
