ブラシレスモーター BLHシリーズ ラインアップ
モーター（コネクタタイプ 保護等級IP40）
- モーター、ドライバ、各種ケーブルをそれぞれをご購入ください。
- ドライバとの組み合わせに必要なモーターの詳細仕様を準備しています。詳細については支店・営業所にお問い合わせください。
| 出力軸タイプ | 取付角 [mm] |
定格出力 [W] |
減速比 | 定格電圧 [V] |
ドライバタイプ | 接続ケーブル （モーター・ドライバ間） |
ケーブルセット |
|---|---|---|---|---|---|---|---|
| 平行軸ギヤヘッド GFSギヤ※ | 42 | 15 | 5 ～ 100 | DC24 | アナログ設定タイプ ／ デジタル設定タイプ ／ RS-485通信タイプ |
接続ケーブル 0.5m／1m／1.5m ／2m／3m／5m 可動接続ケーブル 1m／1.5m／2m ／3m／5m |
電源ケーブル 入出力信号ケーブル 各0.3mと1.0mの2種類 |
| 60 | 30 | ||||||
| 80 | 50 | ||||||
| CSギヤードモーター | 42 | 15 | 5、10、 15、20 |
||||
| 42 | 30 | ||||||
| 60 | 30 | ||||||
| 60 | 50 | ||||||
| 中空軸フラットギヤヘッド FRギヤ | 60 | 30 | 5 ～ 200 | ||||
| 80 | 50 | ||||||
| 丸シャフトタイプ | 42 | 15 | - | ||||
| 42 | 30 | ||||||
| 60 | 30 | ||||||
| 60 | 50 | ||||||
| 80 | 50 |
- ※ 15Wは、モーターとギヤヘッドが一体型になっている、ギヤードモーターです。
モーター（リード線タイプ 保護等級IP40）
モーター、ドライバ、各種ケーブルをそれぞれをご購入ください。
| 出力軸タイプ | 取付角 [mm] |
定格出力 [W] |
減速比 | 定格電圧 [V] |
ドライバタイプ | 接続ケーブル※2 （モーター・ドライバ間） |
ケーブルセット※3 |
|---|---|---|---|---|---|---|---|
| 平行軸ギヤヘッド GFSギヤ※1 | 42 | 15 | 5 ～ 100 | DC24 | アナログ設定タイプ ／ デジタル設定タイプ ／ RS-485通信タイプ |
接続ケーブル 1.5m／2.5m／4.5m 可動接続ケーブル 1.5m／2.5m／4.5m |
電源ケーブル 入出力信号ケーブル 各0.3mと1.0mの2種類 |
| 60 | 30 | 5 ～ 200 | |||||
| 80 | 50 | ||||||
| 90 | 100 | ||||||
| 中空軸フラットギヤヘッド FRギヤ | 60 | 30 | |||||
| 80 | 50 | ||||||
| 90 | 100 | ||||||
| 丸シャフトタイプ | 42 | 15 | - | ||||
| 60 | 30 | ||||||
| 80 | 50 | ||||||
| 90 | 100 |
- ※1
- 15Wは、モーターとギヤヘッドが一体型になっている、ギヤードモーターです。
- ※2
- 100W用の接続ケーブル／可動接続ケーブルの長さは、1.5mです。
- ※3
- 100W用のドライバには、電源ケーブル／入出力信号ケーブルを付属しています。
モーター（ケーブルタイプ 保護等級IP65）
モーター、ドライバ、各種ケーブルをそれぞれをご購入ください。
| 出力軸タイプ | 取付角 [mm] |
定格出力 [W] |
減速比 | 定格電圧 [V] |
ドライバタイプ | 接続ケーブル※1 （モーター・ドライバ間） |
ケーブルセット※2 |
|---|---|---|---|---|---|---|---|
| 平行軸ギヤヘッド GFSギヤ | 60 | 30 | 5 ～ 200 | DC24 | アナログ設定タイプ ／ デジタル設定タイプ ／ RS-485通信タイプ |
接続ケーブル 1.5m／2.5m／4.5m 可動接続ケーブル 1.5m／2.5m／4.5m |
電源ケーブル 入出力信号ケーブル 各0.3mと1.0mの2種類 |
| 80 | 50 | ||||||
| 90 | 100 | ||||||
| 中空軸フラットギヤヘッド FRギヤ | 60 | 30 | |||||
| 80 | 50 | ||||||
| 90 | 100 | ||||||
| 丸シャフトタイプ | 60 | 30 | - | ||||
| 80 | 50 | ||||||
| 90 | 100 |
- ※1
- 100W用の接続ケーブル／可動接続ケーブルの長さは、1.5mです。
- ※2
- 100W用のドライバには、電源ケーブル／入出力信号ケーブルを付属しています。
粉塵や飛まつ水のかかる環境下に 保護等級IP65（ケーブルタイプ）
ケーブルタイプの、モーターおよび電磁ブレーキ付モーターは、保護等級IP65に対応しています。（丸シャフトタイプの取付面を除く。シャフト材質は鉄です。）
電磁ブレーキ付モーター（ケーブルタイプ 保護等級IP65）
モーター、ドライバ、各種ケーブルをそれぞれをご購入ください。
| 出力軸タイプ | 取付角 [mm] |
定格出力 [W] |
減速比 | 定格電圧 [V] |
ドライバタイプ | 接続ケーブル※1 （モーター・ドライバ間） |
ケーブルセット※2 |
|---|---|---|---|---|---|---|---|
| 平行軸ギヤヘッド GFSギヤ | 60 | 30 | 5 ～ 200 | DC24 | アナログ設定タイプ ／ デジタル設定タイプ ／ RS-485通信タイプ |
接続ケーブル 1.5m／2.5m／4.5m 可動接続ケーブル 1.5m／2.5m／4.5m |
電源ケーブル 入出力信号ケーブル 各0.3mと1.0mの2種類 |
| 80 | 50 | ||||||
| 90 | 100 | ||||||
| 中空軸フラットギヤヘッド FRギヤ | 60 | 30 | |||||
| 80 | 50 | ||||||
| 90 | 100 | ||||||
| 丸シャフトタイプ | 60 | 30 | - | ||||
| 80 | 50 | ||||||
| 90 | 100 |
- ※1
- 100W用の接続ケーブル／可動接続ケーブルの長さは、1.5mです。
- ※2
- 100W用のドライバには、電源ケーブル／入出力信号ケーブルを付属しています。
様々なモータータイプをご用意しています
-

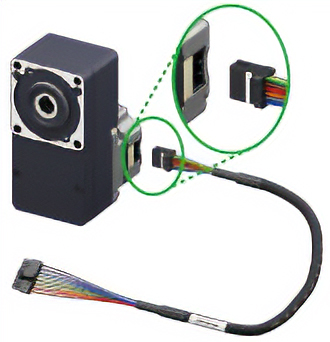

- コネクタタイプ（保護等級IP40）
モーター -

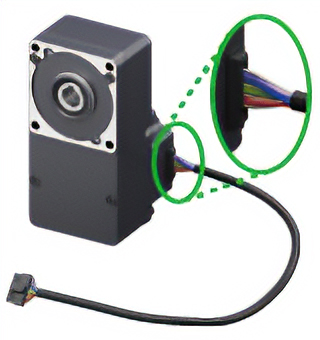

- リード線タイプ（保護等級IP40）
モーター -

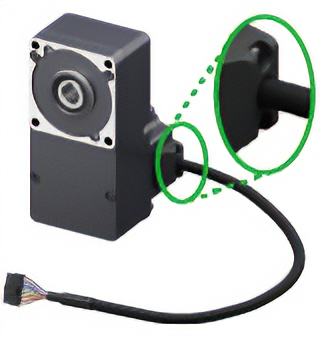

- ケーブルタイプ（保護等級IP65）
モーター／
電磁ブレーキ付モーター
