特徴 | ブラシレスモーター（PMモーター）

ブラシレスモーターは、ローターに永久磁石を使用したPMモーターを採用しています。インバータとの組み合わせで300～4000 r/min^※の速度制御が可能です。三相ACモーターと比較して小型・軽量で、組み立て作業者の負担を軽減します。さらに、効率レベルはIE5を達成し、電気料金とCO₂排出量の削減に貢献します。

• ※ 組み合わせるインバータによって異なります。

モーターサイズを大幅に縮小
装置の小型化に貢献

IE5レベルを達成
電気料金を削減

ファンレスで騒音値低減
また、粉塵などの飛散がない。

インバータに接続

ブラシレスモーターは、ローターに永久磁石を使用しているため、高効率で小型・軽量です。
また、高効率で発熱が少ないためファンレス構造を実現しました。装置の小型化、作業者の負担軽減に貢献します。

• ※ 一般的な750 W三相ACモーターの値です。

出力750 Wモーター（IE5）

可変速モーターの効率クラスIE5^※を満足するモーターです。電気料金削減、CO₂排出量削減に貢献します。

• ※ 国際規格IEC TS 60034-30-2に基づく可変速モーター（定格回転速度1801-6000 r/min）の効率規定値（%）です。

省エネ効果（1台の参考値）

750 Wのインダクションモーター（IE3）と比較した場合、電気料金、CO₂排出量を削減できます。

• ※ 国際規格IEC 60034-30-1に基づくインダクションモーター（4極 50 Hz）の効率規定値（%）です。

【運転条件】
運転時間 : 24 時間/日 365日
電力量料金単価 : 22.68 円/kWh
CO₂排出係数 : 0.457 kg-CO₂/kWh

ブラシレスモーターは高効率で発熱が少ないため、ファンレス構造になっています。ファン付の三相ACモーターと騒音レベルを比較すると約20 ㏈低減しています。

測定条件
・無負荷
・回転速度：1500 r/min
・モーター背面から15 cmの位置で測定

ねじ止めが不要なロックレバー式のため、ケーブルの接続が簡単です。
モーターの設置時、メンテナンス時のケーブル接続の手間を軽減します。

•

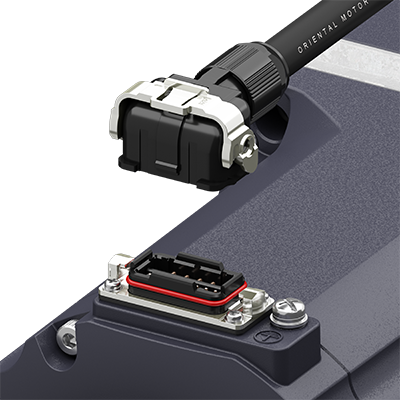

  1. コネクタを差し込む

•

  2. ロックレバーをたおす

•

  3. 接続完了

モーター単体の仕様は、以下のPDFデータをご確認ください。

ブラシレスモーター単体の仕様（丸シャフトタイプ）
