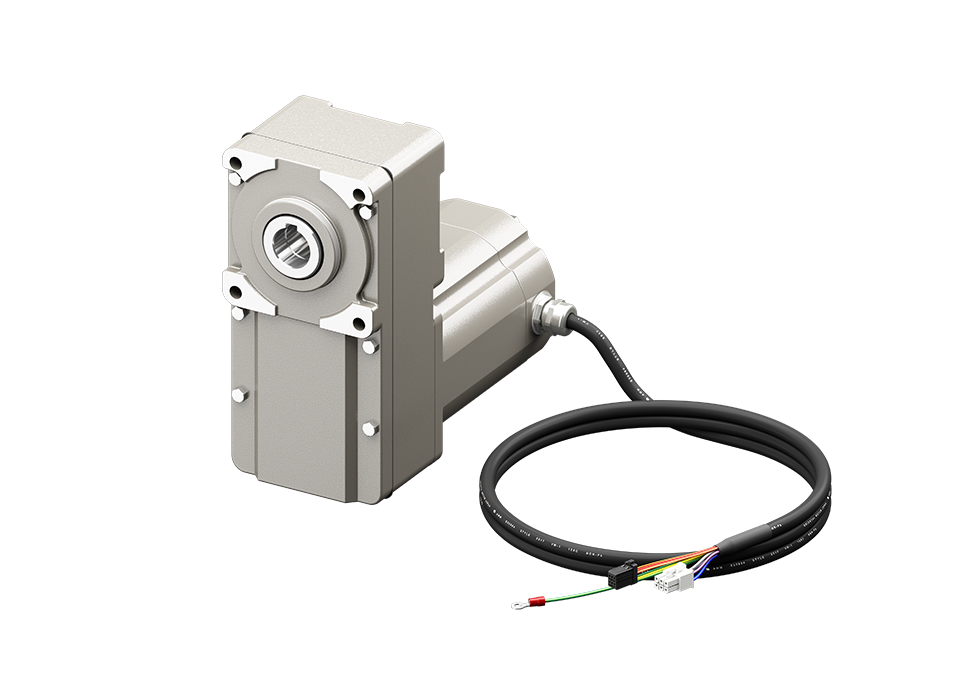

ブラシレスモーター ステンレスタイプ 200 W

ブラシレスモーター ステンレスタイプ 200 W
  • 保護等級 IP67、IP69K
  • ステンレス製のため耐食性に優れています
  • 小型・軽量・高効率（IE5相当）のブラシレスモーター
特徴

特徴 | ステンレスモーター 200W

保護等級 IP67、IP69K。防塵・防水性能に優れ、高温・高圧洗浄が可能

保護等級IP67、IP69Kの2つ試験に合格した防塵・防水性能に優れ、高温・高圧洗浄が可能なモーターです。食品工場などで使う装置が設置される、水の掛かる場所や段取り替えなどで洗浄が必要な環境での使用に適しています。

保護等級と保護の程度

防塵 防水
IP 6 9K

防塵

等級 6 完全な防塵構造
粉塵の侵入が完全に防護されている

防水

等級 7 下記の条件で水没しても使用可能
水面下1m、30分間
9K 高温・高圧パワフルなウォータージェットに対する保護がされている
至近距離から高圧（8～10MPa）・高温（80℃）のウォータージェット
  • 「IP67」防塵·防水性を表すIP表示は、IEC 60529およびIEC 60034-5で規定されています。
  • IPX9KはDIN 40 050-9で規定されています。

ステンレス製のため耐食性に優れています。

SUS304相当のステンレス素材を採用して耐食性に優れています。
塗装をしていないため、塗装の剥離が発生しません。

ブラシレスモーターステンレスタイプ材質SUS304

小型・軽量・高効率（IE5相当）のブラシレスモーター

小型・軽量

同出力のACモーターに比べて、小型・軽量です。

ブラシレスモーターステンレスタイプ外形寸法

高効率 IE5相当で、低発熱

モーター効率80%（IE5相当※）で高効率モーターです。IE3相当のACモーターのステンレスタイプと比較して効率が良いため、ランニングコストを低減できます。また、高効率なため低発熱のモーターです。

  • ※ 「IE5の効率規定値」は76.2%です。IEC TS 60034-30-2に基づく可変速モーター（定格回転速度1801-6000r/min）の効率規定値（%）です。

システム構成

当社BLE2シリーズドライバとの組み合わせ

ブラシレスモーターステンレスタイプシステム構成

ご注意

  • モーターとドライバ間は最大20 mまで延長可能です。
  • モーターとドライバ間をつなぐケーブルは当社でご用意しています。
  • ドライバは、BLE2シリーズのドライバです。（ステンレスタイプ専用）

インバータとの組み合わせ

ブラシレスモーターステンレスタイプシステム構成

ご注意

  • 組み合わせが可能なインバータは、PMモーターと組み合わせが可能なインバーターです。
  • モーターとインバータ間のケーブルはお客様にてご用意をお願いいたします。

ラインアップ

モーター

出力軸タイプ 出力[W] 取付角寸法[mm] 減速比 質量[kg] IPグレード
中空軸フラットギヤヘッド
モーター 		200 104 mm
（ギヤヘッド部は110 mm）		 10、15、20、30、50 13.5 IP 67※1
IP 69K※2
※1
防塵·防水性を表すIP表示は、IEC 60529およびIEC 60034-5で規定されています。また、ドライバ接続用コネクタを除きます。
※2
IPX9KはDIN 40 050-9で規定されています。また、取付面・ケーブル・ドライバ接続用コネクタを除きます。

ドライバ（ステンレスタイプモーター用BLE2シリーズドライバ）

出力[W] 電圧[V] 質量[kg] IPグレード
ドライバ 200 単相100-120 V／
単相、三相200-240 V		 10、15、20、30、50 IP 20

接続ケーブル

モーターとドライバ間の接続ケーブル
接続ケーブル 接続ケーブル／可動接続ケーブル
最大20 m
