仕様

外形図

温度スイッチ

温度スイッチ

データダウンロード

その他仕様

一般仕様

項目		仕様
絶縁耐圧	ケースと端子間	常温常湿において、2900VACを1分間印加しても異常を認めません。
	端子と端子間	常温常湿において、500VACを1分間印加しても異常を認めません。
使用周囲温度		−35～+80℃
使用周囲湿度		95%以下（結露しないこと）
色		ライトグレー
寿命		ON/OFF回数：100,000回

ご注意

• 温度スイッチ内部に異物が侵入すると動作不良の原因になります。
  異物が入り込まないように、装置の吸込口にはフィルター等の使用をお勧めします。
• 必ず適用製品をお使いください。
• 製品はIEC（DIN）レールに取り付けてください。また、端子部に引っ張り等のストレスが加わらないようにしてください。

適用製品と台数

温度スイッチ1台で複数台制御することができます。

品名	使用可能台数（台）
HMA100F-1	6
HMA100F-4	6
HMA150F-1	6
HMA150F-4	6
HMA200F-1	4
HMA200F-4	4
HMA300F-1	2
HMA300F-4	2
HMA400F-1	2
HMA400F-4	2

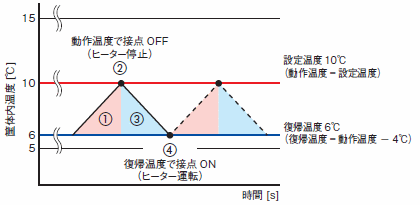

動作フロー（イメージ）

ヒーターがOFFになる温度を10°Cに設定し、筐体内の温度が低下してヒーターが動作する場合

規格

製品	適用規格	認定機関
ファン用温度スイッチ（品名：AM2-XA1） ヒーター用温度スイッチ（品名：AM2-XB1）	UL 60730-1 UL 60730-2-9	UL
	CSA E60730-1 CSA E60730-2-9
	EN 60730-1　 EN 60730-2-9	VDE

CEマーキング

低電圧指令、EMC指令、RoHS指令

製造者：STEGO Elektrotechnik GmbHによる自己宣言です。

規格認定の品名について

各規格の認定はSTEGO Elektrotechnik GmbH社の品名で取得しています。

当社製品名	製造者製品名
AM2-XA1	Type STS 011 Model No.01116.0-00
AM2-XB1	Type STO 011 Model No.01115.0-00

製造者：STEGO Elektrotechnik GmbH
