LBE2F90MS-2-1

• ※ 保存環境は、輸送中を含めた短期間の値です。

ご注意

• リニアドモーターとドライバを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。

ラックにかかる回転トルクは、下表の値以下にしてください。

• 回転トルクは、必ず許容値以下にしてください。 回転トルクがかかりすぎると、ラックブッシュの摩耗が早くなります。

※1

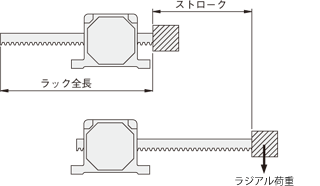

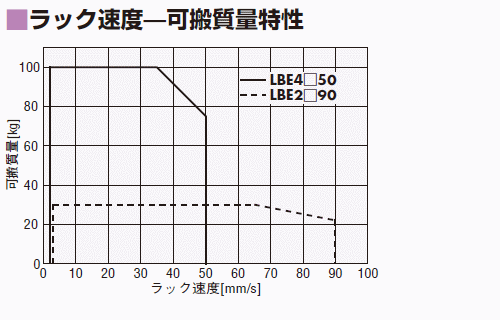

運転速度は90mm/s以下でお使いください。90mm/sを超えて使用するときは、ラジアル荷重をかけないでください。
また、必ず外部にガイドを設けてください。

※2

ラジアル荷重をかけないでください。必ず外部にガイドを設けてください。

• 品名中の□には、
  ラック移動方向を表すFまたはBが入ります。

• 基本モデル：

  リニアドモーター、ドライバの基本ユニットで使用したときに適用される仕様です。
• 拡張機能：

  別売りのデータ設定器（OPX-2A）を使用したときに適用される仕様です。

※1

内部速度設定器による1速と、外部速度設定器（20kΩ、1/4W）または外部直流電圧（DC0～5V、またはDC0～10V）による1速です。

※2

データ設定器（OPX-2A）を使用して、EXT-ERRORを割り付けている場合に限ります。

※3

データ設定器（OPX-2A）を使用して、有効に設定した場合のみ発生します。

※4

データ設定器（OPX-2A）を使用して、トルク制限値を200%未満に設定したときは発生しません。

別売りのデータ設定器（OPX-2A）を使用することにより、リニアドモーターの出力トルクに制限を設定することができます。

ご注意

• 設定速度や電源電圧、モーターケーブル延長距離により、設定値と発生トルクの誤差が最大±20%程度生じます。

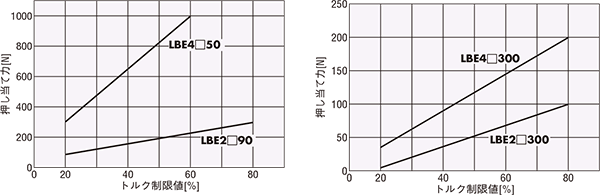

押し当て力は、別売りのデータ設定器(OPX-2A)を使用することにより、データモード · トルク制限値を設定することができます。

ご注意

• 上記は水平運転時の目安値です。 保証値ではありません。
• 垂直方向でご使用になる場合は、(負荷質量 + ラック質量)× 重力加速度分の外力が加わるため、その外力と推力との関係を考慮する必要があります。
  ご使用に際しては実際の押し当て力を測定し、トルク制限値を設定してください。
• 押し当て運転は、押し当て力の条件(ラック速度、トルク制限値)内でおこなってください。 この条件を超えるとラックが当て止めされ、モーターが破損するおそれがあります。

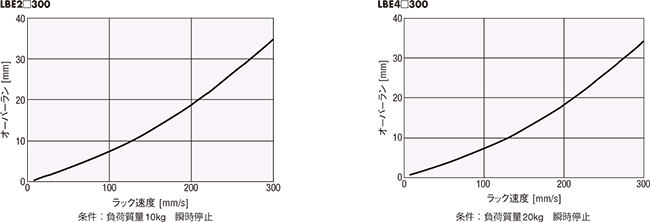

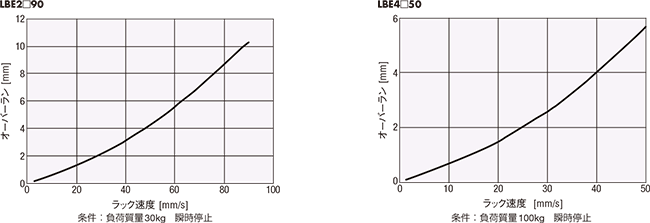

ラック速度、負荷質量によってオーバーラン量が変化します。 使用条件を確認してから、ご使用ください。

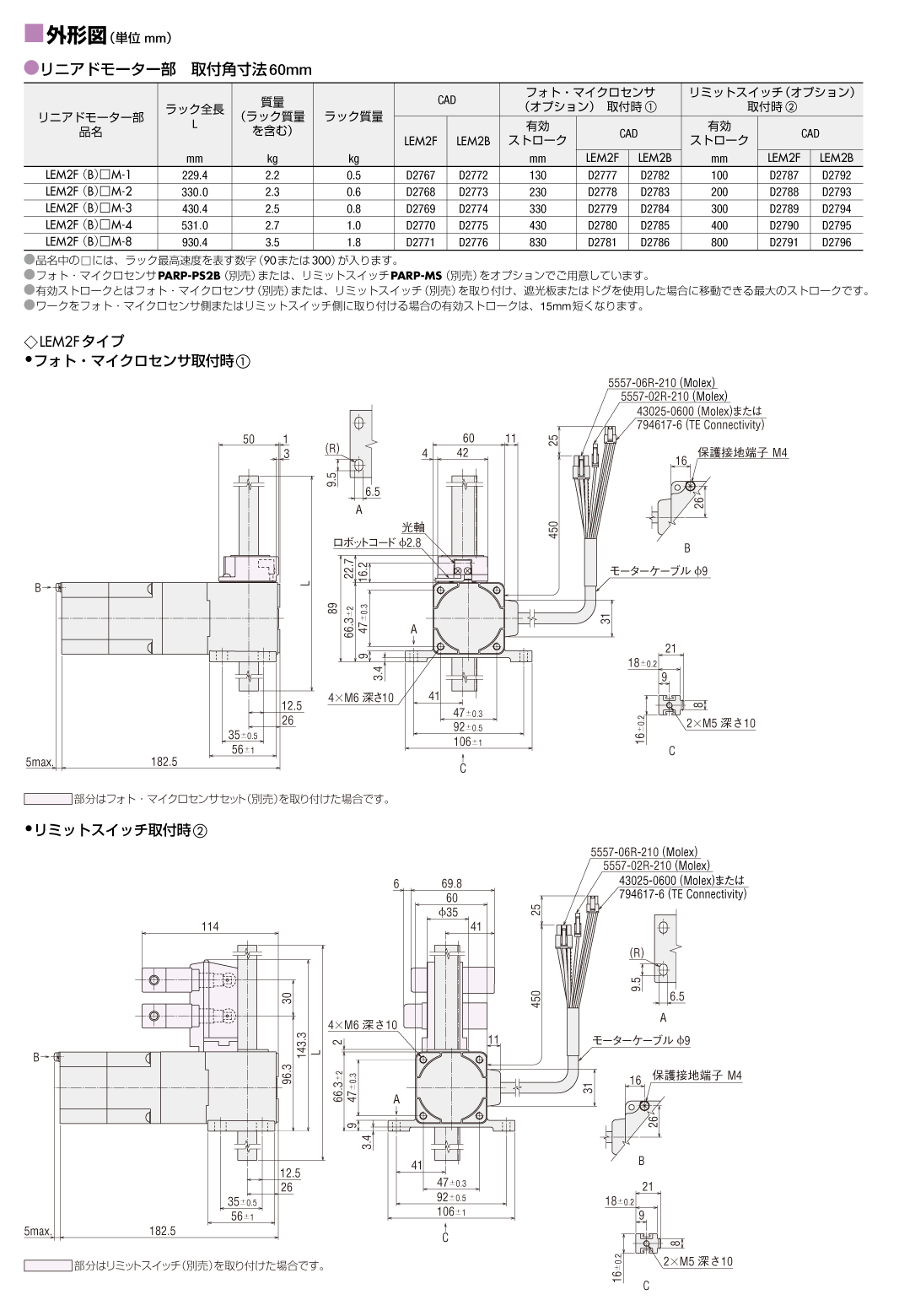

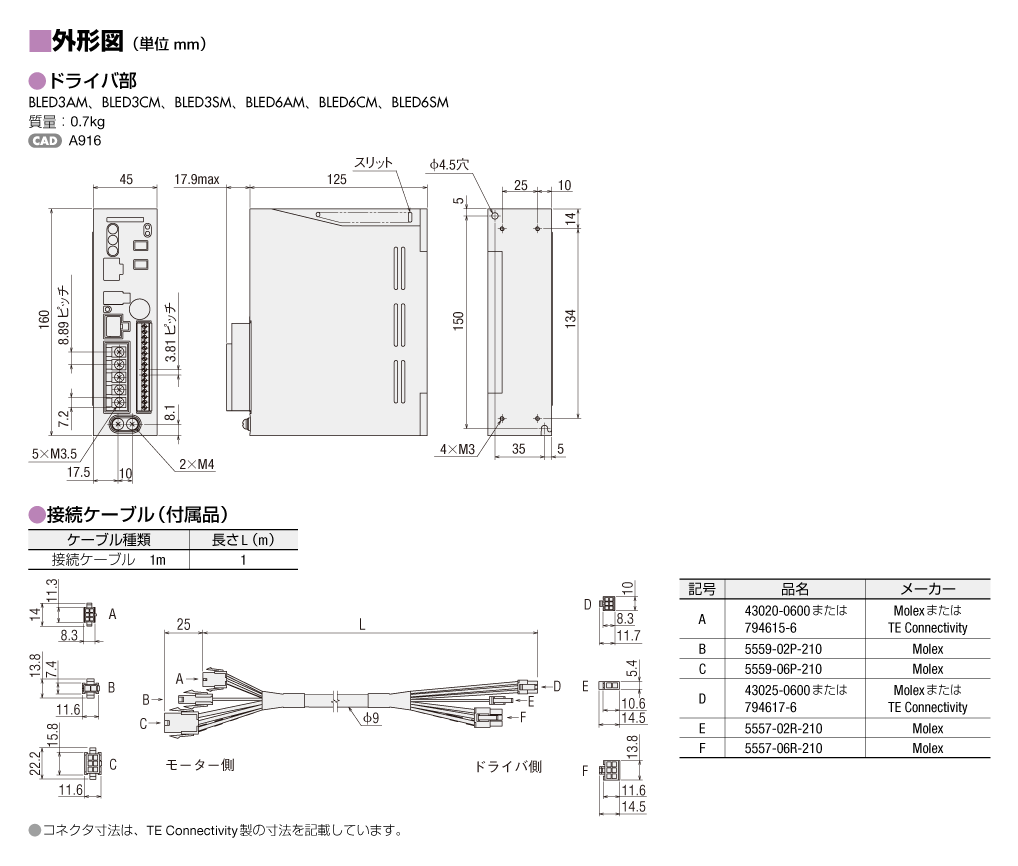

• 品名中の □ には、ラック移動方向を表すFまたはBが入ります。
  品名中の ■ には、ストロークを表す数字が入ります。

法令・規格資料

対応している法令・規格の資料は製品詳細ページの「データダウンロード」タブからダウンロードしていただけます。
（ダウンロード可能なファイルの種類は製品によって異なります。）

各国の法令・規格の解説はこちらからご確認ください。

当社製品のシリーズごとの法令・規格対応状況はこちらからご確認ください。

有害物質

RoHS 指令（2011/65/EU,2015/863/EU）の規制値を超える物質（10物質）は含有していません。

当社製品の製品含有化学物質規制への対応についてはこちらからご確認ください。
